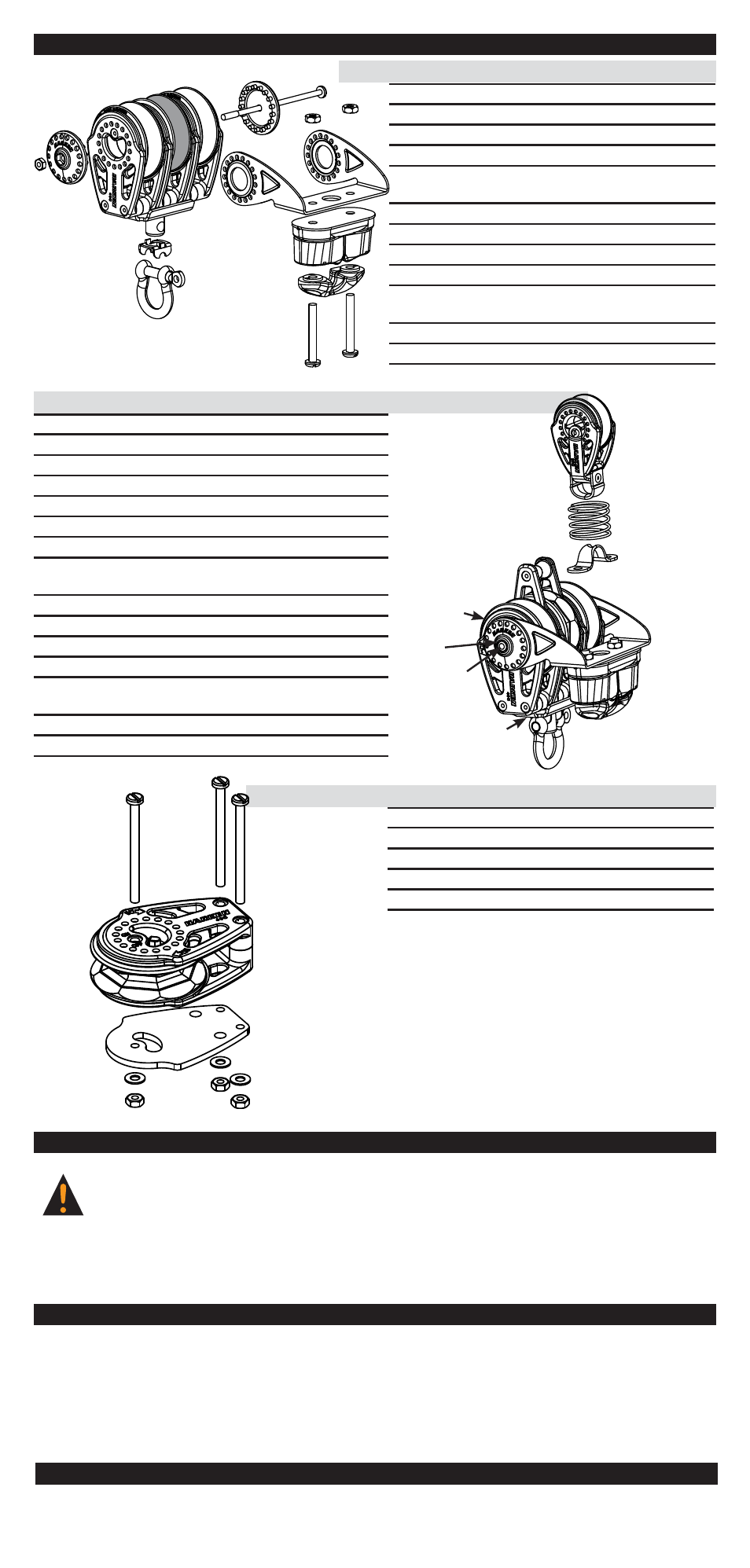

Pièces – Carbo Ratchet 40 mm
M1005/04-26-11
Poulie 40 mm triple à cliquet, poulie 29 mm et Carbo-Cam 2619
N° Désignation Qté Réf.
1 Écrou M3 1 HFS939
2 Plaque de verrouillage gauche 1 H-26265B
3 Plaque de verrouillage droite 1 H-27031B
4 Poulie 29 mm fixe à 90° 1 352
5 Ressort 1 097
6 Pontet Micro 1 281
7 Vis Custom M4 x 70 de support de
taquet coinceur
1 HFS895
8 Support de taquet coinceur 1 H-27052C
9 Écrou M4 de taquet coinceur 2 HFS890
10 Taquet coinceur Carbo-Cam Micro 1 471
11 Filoir Micro noir 1 424B
12 Vis TCL fendue M4 x 30 de taquet
coinceur
2 HFS889
13 U-Lock 1 H-27808A
14 Manille lyre basse hybride 5 mm 1 HCP1568
5
6
3
7
9
10
11
4
8
2
1
12
13
14
Poulie 40 mm à plaquer 2614
N° Désignation Qté Réf.
1 Vis TCL fendue M3 0,5 x 40 mm 3 HFS1014
2 Semelle 1 H-34924A
3 Rondelle plate M3 3 HFS1008
4 Écrou M3 3 HFS939
1
2
3
3
4
4
N° Désignation Qté Réf.
1 Écrou M3 1 HFS939
2 Plaque de verrouillage gauche 1 H-26265B
3 Plaque de verrouillage droite 1 H-27031B
4 Vis Custom M4 x 70 de support
de taquet coinceur
1 HFS895
5 Support de taquet coinceur 1 H-27052C
6 Écrou M4 de taquet coinceur 2 HFS890
7 Taquet coinceur Carbo-Cam Micro 1 471
8 Filoir Micro noir 1 424B
9 Vis TCL fendue M4 x 30 de
taquet coinceur
2 HFS889
10 U-Lock 1 H-27808A
11 Manille lyre basse hybride 5 mm 1 HCP1568
Poulies 40 mm triples à cliquet et Carbo-Cam 2613/2612
2
1
3
5
6
7
9
10
11
4
8
Les produits Harken ® sont conçus pour limiter les interventions de maintenance. Un minimum d’entretien est
cependant nécessaire pour assurer leur fonctionnement optimal, comme le prévoit la garantie limitée Harken ® .
Rincez fréquemment votre matériel d’accastillage à l’eau claire afin de le nettoyer et garantir son bon
fonctionnement. Lavez-le régulièrement avec une solution d’eau et de détergent non agressif en faisant
tourner les réas afin de répartir uniformément le produit. Rincez ensuite à l’eau claire.
Important : l’exposition à certains nettoyants pour teck ou à d’autres produits contenant des substances
caustiques peut entraîner une décoloration qui n’est pas couverte par la garantie Harken.
Garantie
Si vous souhaitez obtenir des renseignements complémentaires concernant la sécurité, la
maintenance ou la garantie, consultez le site Web www.harken.com ou le catalogue Harken ® .
Maintenance
Inspectez systématiquement chaque poulie et manille avant toute utilisation
Vérifiez régulièrement que les manilles et émerillons ne présentent aucune corrosion, fissure ou déformation.
Lors du remplacement d’une manille, veillez à utiliser le modèle Harken approprié afin de respecter les
caractéristiques de résistance initiales. Changez les cordages dès que cela s’avère nécessaire, en tenant
compte du diamètre maximal recommandé.
AVERTISSEMENT : l’absence d’inspection soigneuse et le non-remplacement des pièces métalliques
abîmées et/ou des cordages usés peuvent entraîner une rupture soudaine de la poulie ou du palan
et provoquer un accident ou des blessures graves voire mortelles et endommager votre bateau.
Pour obtenir des informations complémentaires sur la sécurité, visitez le site www.harken.com.
