Passage correct du cordage avec point fixe sur le ringot
Pour obtenir des schémas grand format imprimables, visitez le site www.harken.com.

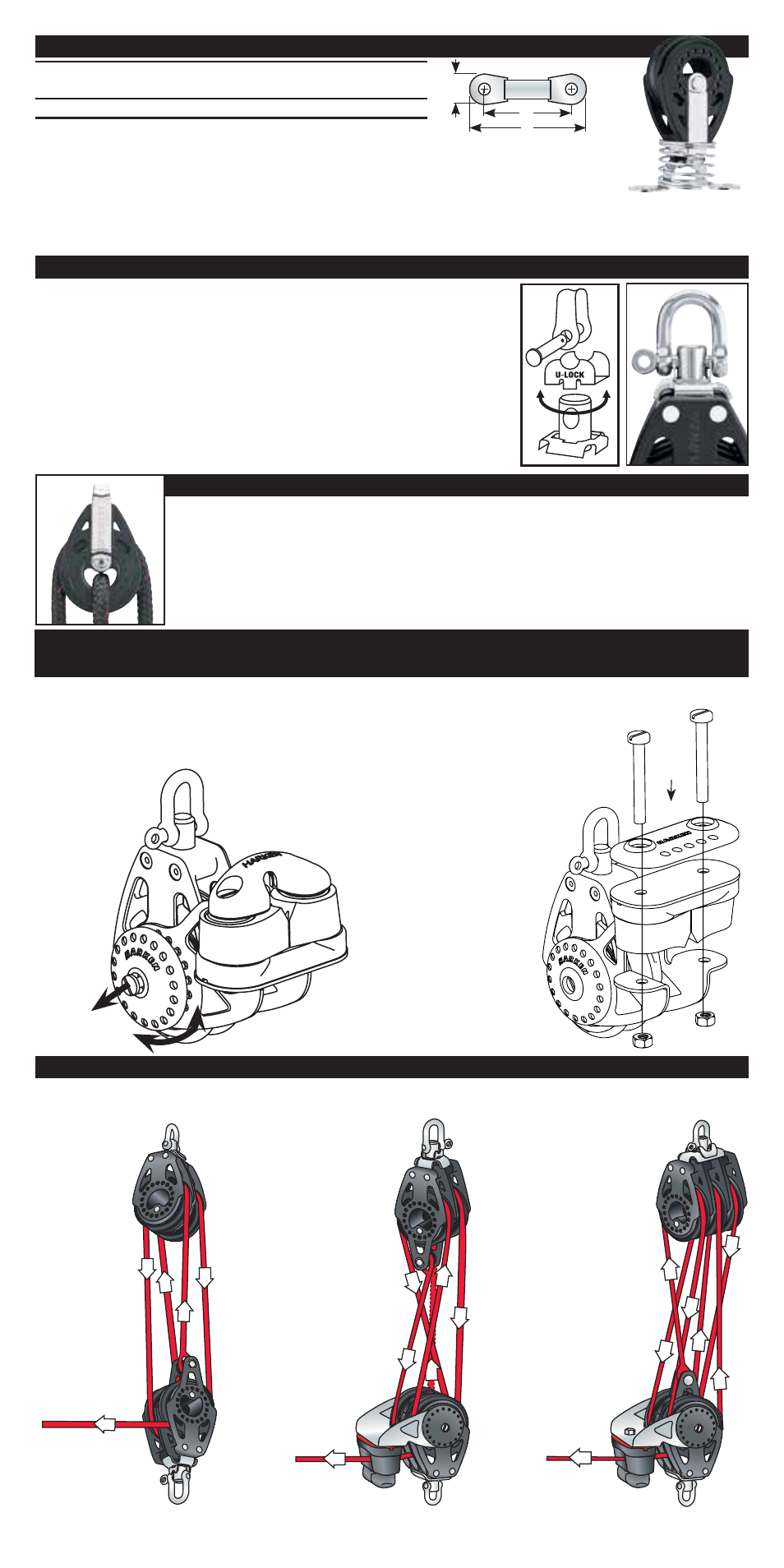

Système U-Lock à trois positions 2638 / 2639 / 2640 / 2641 / 2647 / 2648 / 2654
Réf.
HFS889
1 2
Réglage de l’angle du taquet coinceur
(modèles simples et triples)
Inversion du taquet coinceur
(modèles simples uniquement)
1. Retirez les vis du taquet coinceur.
2. Procédez au montage comme indiqué.
Remarque : installez une cale en
plastique sur l’embase du taquet
coinceur.
3. Remettez les vis en place. Ne les
serrez pas excessivement : les
cliquets doivent s’emboîter
sans contrainte.
1. Desserrez la vis maintenant la plaque de verrouillage
et tirez légèrement sur cette dernière pour la libérer.
2. Faites pivoter le support de taquet coinceur jusqu’à la
position souhaitée.
3. Remettez en place la plaque de verrouillage, puis la vis.
Veillez à ne pas
serrer excessive-
ment la vis afin
de ne pas
déformer
le réa.
Ringot intégré – 2650 / 2652 / 2659
Point fixe passé au centre pour la réalisation d’un palan 2 ou 3 brins.
Configuration des palans
Poulie verticale 2652
2652
Réf. Fixations
A B C
in mm in mm in mm
2652 M5 ou TCL/TR #10* 7 /
16
11 1 1 /
4
32 1 11 /
16
43
*Pour déterminer la longueur nécessaire, ajoutez l’épaisseur du pont ainsi
qu’une une marge suffisante pour la rondelle et l’écrou.
A
C
B
Repérez l’emplacement des trous à percer avec un pointeau en vous servant du pontet
comme gabarit. Retirez la poulie, puis percez les trous avec un foret de 4,2 mm.
Élargissez l’entrée des trous à l’aide d’un petit couteau afin de permettre au produit
d’étanchéité d’y pénétrer. Fixez la poulie en utilisant les vis, rondelles et écrous
autobloquants en acier inoxydable recommandés.
5:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
5
5
4:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
4
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1
6:1 5:1 4:1
Le système U-Lock peut autoriser la rotation de l’émerillon ou
verrouiller ce dernier en position parallèle ou perpendiculaire à la
poulie. Pour modifier l’orientation de l’émerillon, extrayez la manille,
faites tourner l’émerillon, puis remettez la manille en place. Retirez
le système U-Lock pour permettre à la poulie de pivoter librement.
