ESU Automation Kit
Comment brancher les composants du kit
15
FLUKE BIOMEDICAL
6920 SEAWAY BLVD.
EVERETT, WA 98203
USA
www.flukebiomedical.com
MADE IN USA PN 3781293
QA-ES SWITCHBOX
CUT
COAG
OFF
CUT
COAG
1 Kv
ACTIVE TO VARIABLE LOAD
(RED)
ESU
QA-ES
II
2
0
0
Neutre/Disp.
Bipolaire
Cordon 3 ou 4
Cordon 1
Cordon 5
gpa09.eps

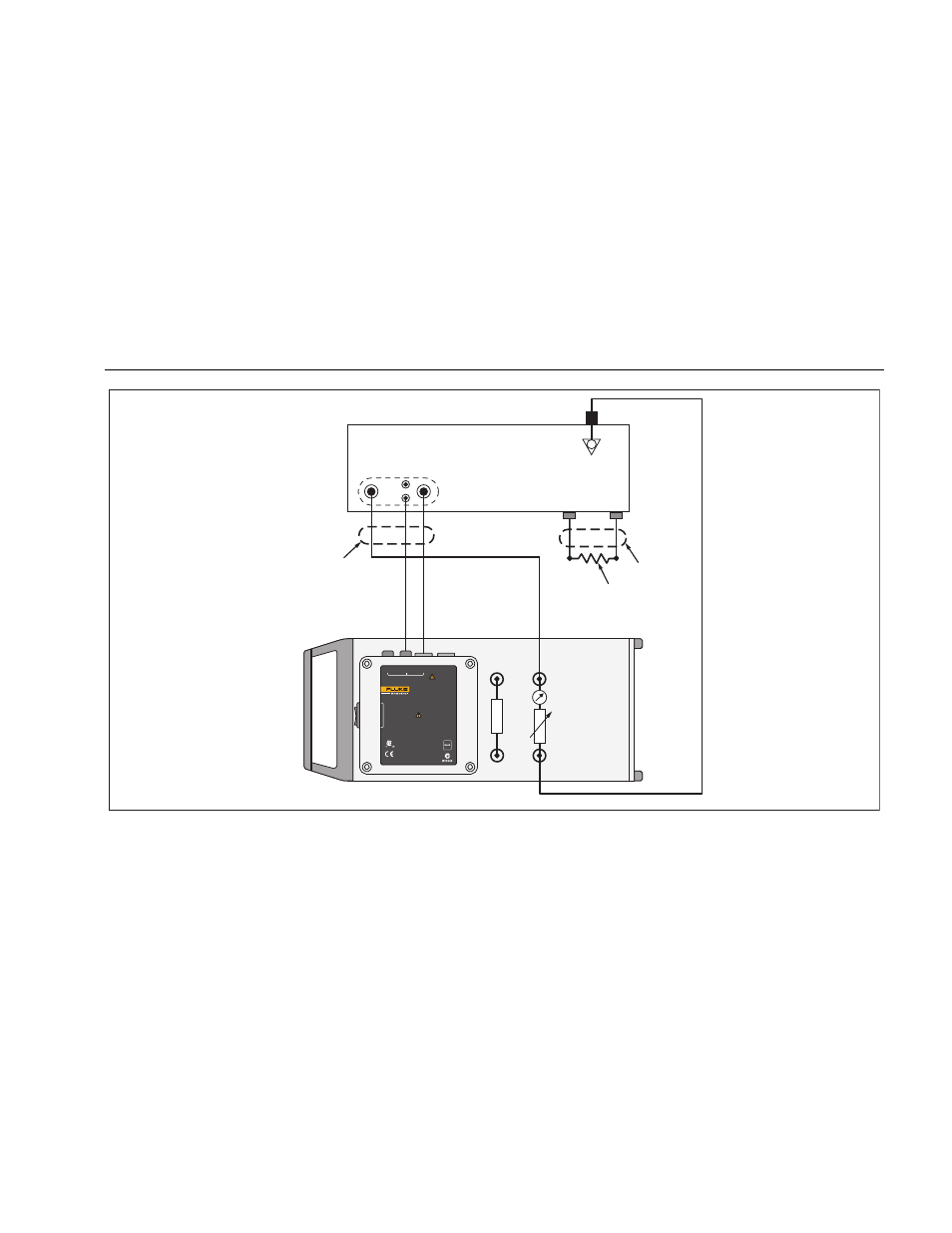

Figure 10. Courant de fuite HF pour les modes bipolaires (bistouris électriques BF & CF) – Deuxième câblage.
