Vérifications de courant de fuite HF
Ces vérifications permettent de mesurer le courant de fuite du bistouri électrique objet de la vérification. Les Figures à 10 présentent les
branchements utilisés pour effectuer différentes mesures de courant de fuite HF sur l'appareil en cours de vérification.
FLUKE BIOMEDICAL
6920 SEAWAY BLVD.
EVERETT, WA 98203
USA
www.flukebiomedical.com
MADE IN USA PN 3781293
QA-ES SWITCHBOX
CUT
COAG
OFF
CUT
COAG
1 Kv
ACTIVE TO VARIABLE
LOAD
(RED)
ESU
QA-ES
II
Activation
Coagulation (Noir) Coupe (Jaune)
F
2
0
0
Neutre/Disp.
Cordon 3 ou 4
Cordon 1
Cordon 5
gpa02.eps

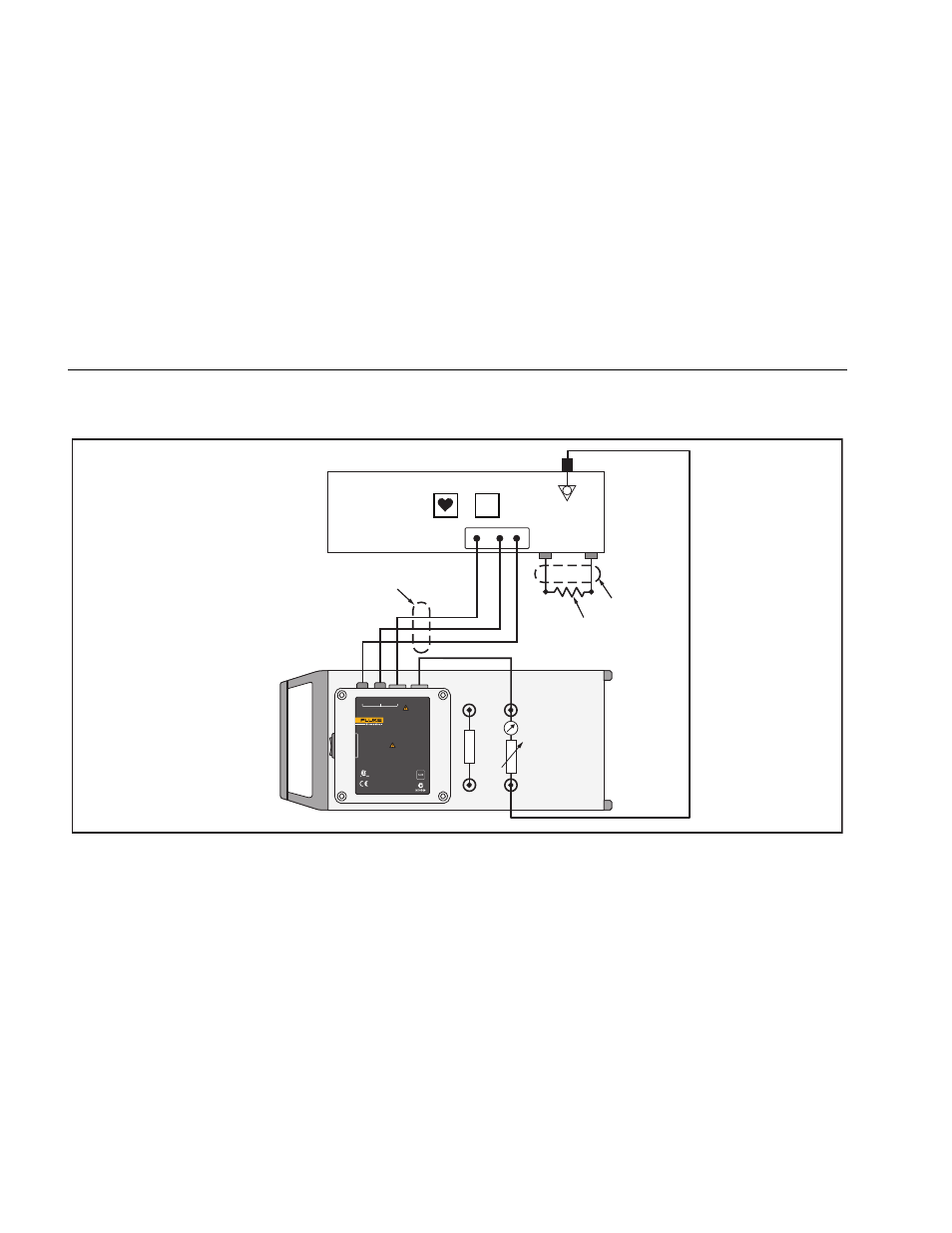

Figure 5. Raccordement de courant de fuite HF sur l'électrode d'activation pour les bistouris électriques HF isolés
