Electrical Safety Analyzer
Mesures d'un point à un autre
23
Mesures d'un point à un autre
L'analyseur peut procéder à des mesures de résistance et
de faible courant grâce à sa fonction de mesure d'un point
à un autre. Pour accéder au menu Point-to-Point (Point à
un autre), appuyez sur . Utilisez les touches de
fonction F1 à F3 pour sélectionner la fonction de mesure.
Mesures de résistance
Pour effectuer une mesure de résistance
1. Appuyez sur la touche de fonction étiquetée
Resistance dans le menu Point-To-Point.
2. Insérez les cordons de mesure dans les prises rouge
/ Ω /A) et noire.
3. Annulez la résistance de dérivation en court-circuitant
les dérivations ensemble et en appuyant sur la touche
de fonction Zero (Dérivations zéro).
4. Placez les sondes sur la résistance inconnue et
relevez la mesure affichée sur l'analyseur.
L'analyseur mesure des résistances jusqu'à 20,0 Ω . La

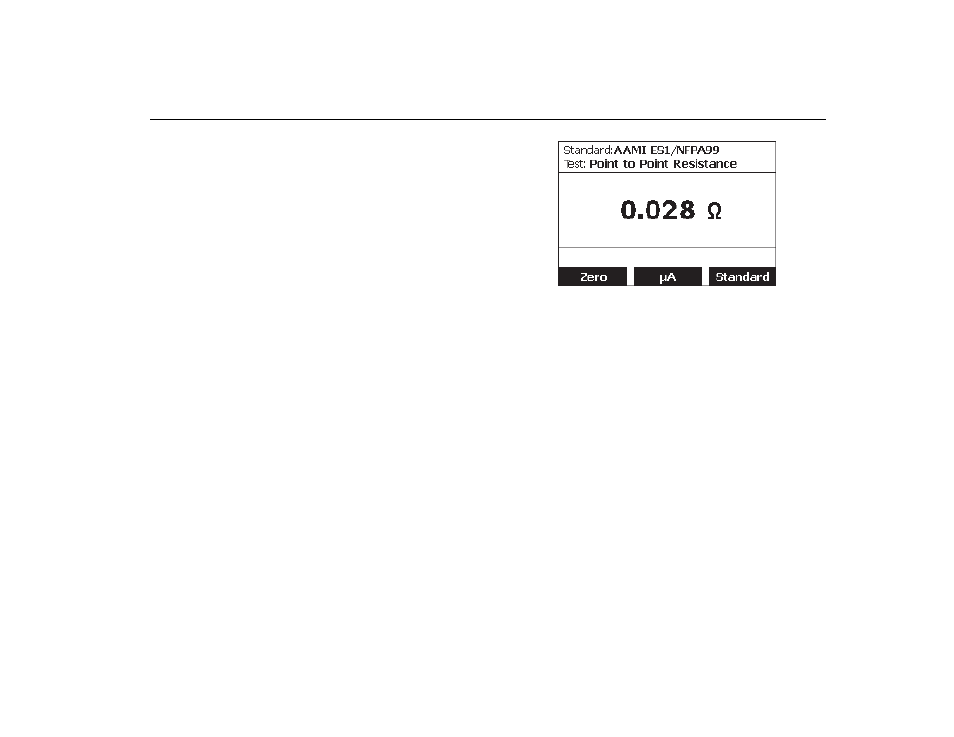

figure 13 présente un exemple du test de résistance.
Figure 13. Test de résistance point à point
Mesure du courant de fuite
L'analyseur peut effectuer des mesures TRMS jusqu'à
2 mA. Pour effectuer une mesure de fréquence :
1. Appuyez sur la touche de fonction étiquetée Leakage
dans le menu Point-To-Point.
2. Insérez les cordons de mesure dans les prises rouge
( Ω /A) et noire.
3. Placez les cordons entre les deux points de circulation
potentielle du courant inconnu, et relevez la mesure
affichée sur l'analyseur.
