Exécution des tests de sécurité électrique
13
Exécution d'un test de résistance de fil de
terre (terre de protection)
Le test de résistance de fil de terre (terre de protection)
mesure l'impédance entre la borne PE de la prise de test
de l'analyseur et les parties conductrices exposées de
l'appareil testé qui sont reliées à la terre de protection de
l'appareil testé.
Avant de procéder aux tests de fuite avec l’analyseur, il est
conseillé de tester l’intégrité du conducteur de terre reliant
la terre de la prise de test de l’analyseur et l’enceinte ou la
prise de terre de l’appareil testé.
Pour exécuter un test de résistance de fil de terre :
1. Appuyez sur  pour afficher le menu de la fonction
de résistance.
2. Reliez une extrémité d'un cordon de mesure au jack
Ω /A conformément à la figure 4.
• Si vous utilisez une sonde à accessoires,
branchez-la à l'autre extrémité du cordon de
mesure et placez la pointe de la sonde dans le
contact à la masse de la prise de test de
l'analyseur (jack d'entrée noir).
• Si vous utilisez un accessoire à pince crocodile,
branchez-le à l'autre extrémité du cordon de
mesure, placez l'adaptateur de prise nul dans le
contact à la masse de la prise de test de
l'analyseur (jack d'entrée noir), puis fixez la pince
crocodile à l'adaptateur de prise nul.
3. Appuyez sur la touche de fonction Zero. L'analyseur
remet à zéro les mesures pour annuler la résistance
du cordon de mesure.
4. Raccordez le cordon de mesure provenant du jack
rouge à l'enceinte de l'appareil testé ou à la terre de
protection.
5. Branchez le cordon d’alimentation de l’appareil testé
dans la prise de test de l’analyseur. La résistance
mesurée est affichée comme indiqué sur la figure 7
après le raccordement à l'appareil testé.

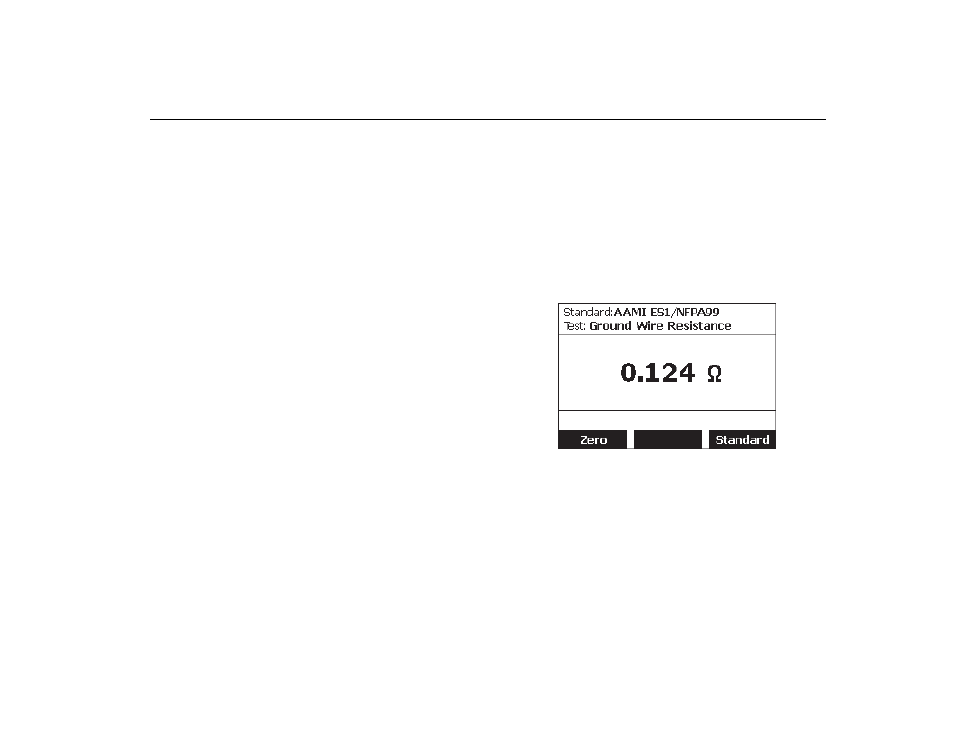

Figure 7. Test de résistance de fil de terre
 Avertissement
Pour éviter tout choc électrique, retirez
l'adaptateur de prise nul de la prise de test
après la vérification de zéro des cordons de
mesure. La prise de test est potentiellement
dangereuse dans certaines conditions de
vérification.
