Electrical Safety Analyzer
Découverte de l'instrument
5
Découverte de l'instrument
Face avant
La figure 1 et le tableau 2 décrivent les branchements et
les commandes du panneau avant de l’analyseur.
2
5
6
1
4 3
hpf116.eps

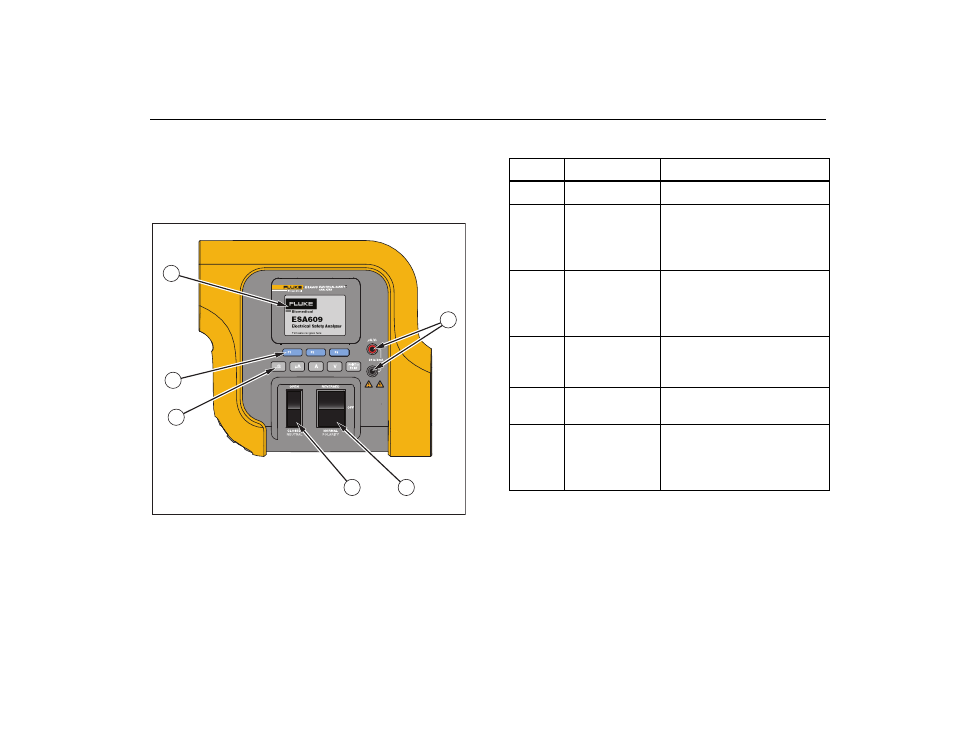

Figure 1. Connexions et commandes de la face avant
Tableau 2. Connexions et commandes de la face avant
Elément Nom Description
 Affichage L'affichage LCD.
 Jacks d'entrée
Connecteurs des cordons de
test ; ils fournissent les
branchements à l'appareil
testé.

Commutateur à
bascule de
polarité
Règle la polarité des
branchements de la prise
d'équipement sur normal ou
inversé.

Commutateur à
bascule neutre
Règle la configuration du
branchement neutre sur
ouverte ou fermée

Boutons de
fonction de test Sélectionne les fonctions de
test de l’analyseur.

Touches de
fonction
Sélectionne les options
apparaissant sur l'affichage
LCD au-dessus de chaque
touche de fonction.
