7
Données techniques
– suite –
Plaque d‘identification / marquage
Limites de pression et de température : voir les spécifications sur le corps du purgeur ou sur la plaque
d‘identification. Pour plus d‘informations voir les documents techniques de GESTRA comme les notices
techniques et les Informations Techniques.
Conformément à la norme EN 9, les données suivantes figurent sur la plaque d‘identification:
n
Nom du fabricant
n
Modèle
n
Classe de pression PN ou Class
n
Nuance des matériaux
n
Température maximale
n
Pression maximale
n
Sens de débit
n
Date de fabrication frappée sur le corps ( par ex. ), indiquant le trimestre et l‘année de fabrication
( dans notre exemple : 3 ème trimestre 005 ).
n
Type UNA 38 h: version horizontale
UNA 38 v: version verticale
UNA 39: version d‘équerre
n
SIMPLEX / DUPLEX: Type de garniture de commande ( voir Description du système )
n
∆PMX ( ∆p max ): Pression différentielle maxi admissible [bar], correspond à l‘organe
de fermeture ( OF ) commandé
3
05

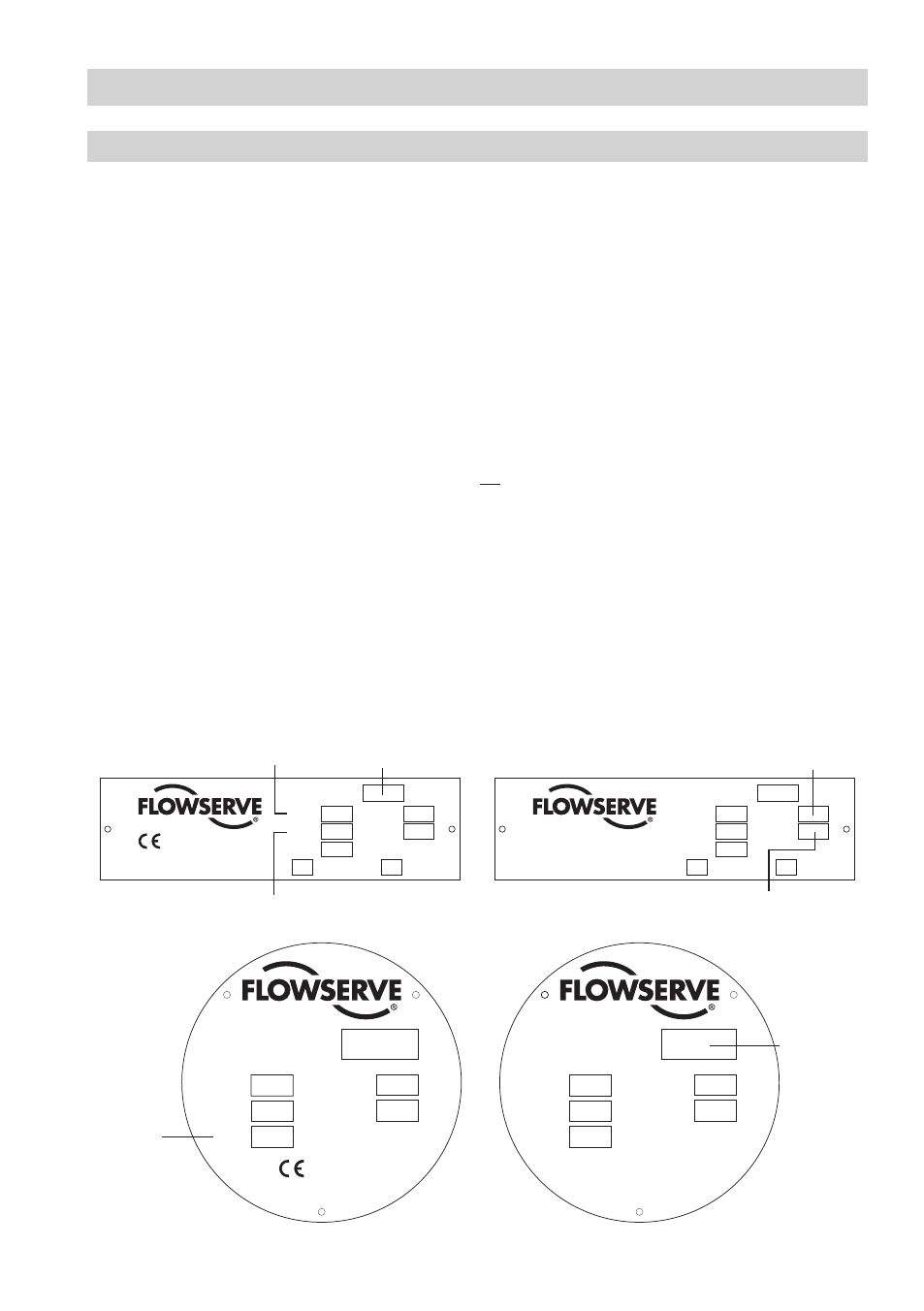

Fig. 1
0525
MADE BY GESTRA
UNA 38
TOP
DN PN
PMX
°C PMA TMA bar
bar
SIMPLEX DUPLEX MADE BY GESTRA
UNA 38
TOP
DN PN
PMX
°C PMA TMA bar
bar
SIMPLEX DUPLEX
0525
MADE BY GESTRA
UNA 39
DN PN
PMX
°C PMA TMA bar
bar
MADE BY GESTRA
UNA 39
DN PN
PMX
°C PMA TMA bar
bar
Diamètre
nominal
Pression
nominale
Température
maxi
admissible
Version de
commande / variante
Pression maxi admissible
Version de
commande
Pression
différentielle
maxi admissible
