4

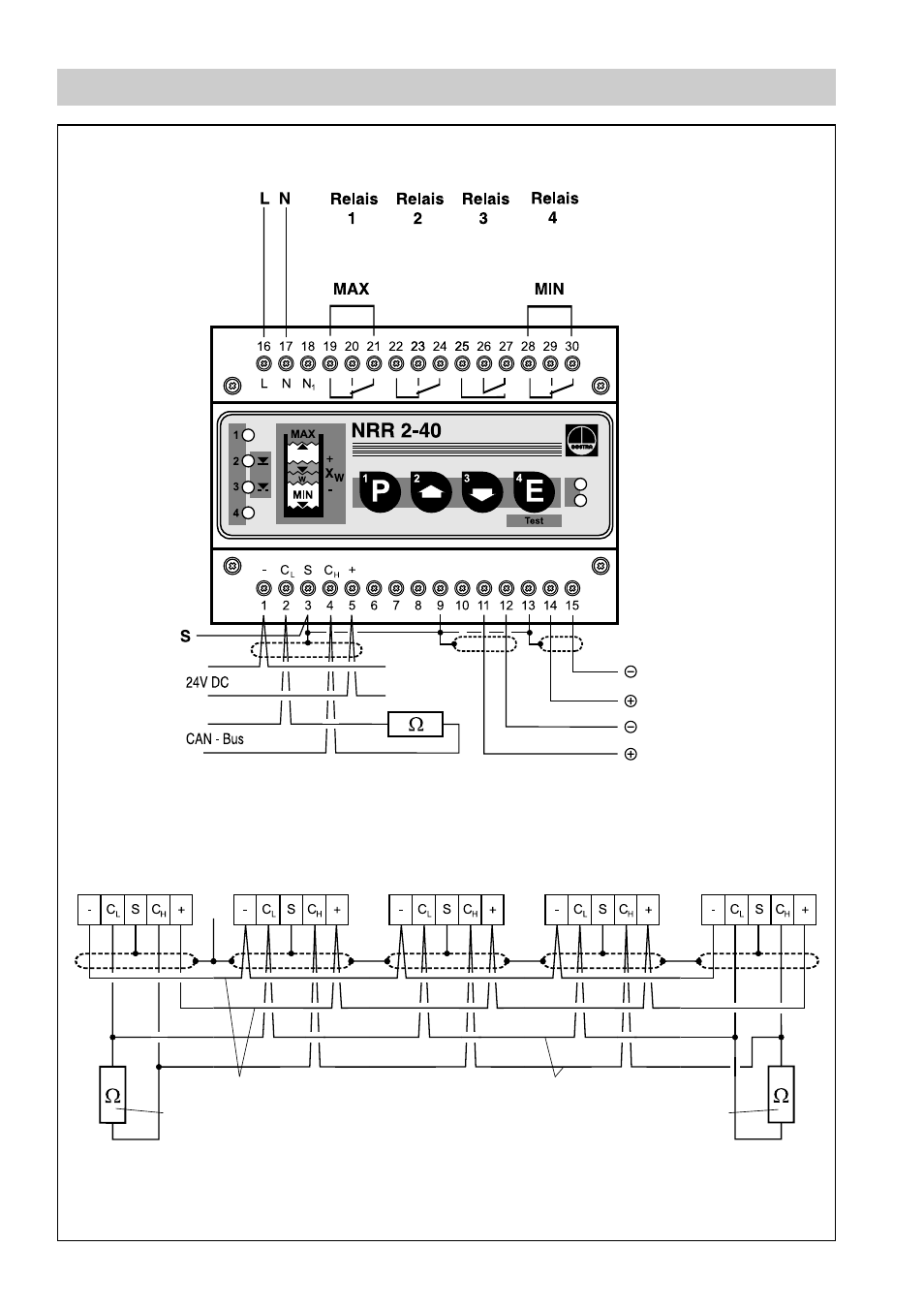

Schéma de raccordement
Fig. 4
Fig. 3
torsadée par paire
torsadée par paire
NRR 2-40 comme régulateur continu
Résistance terminale
de 120 Ohms
Sortie de valeur réelle
4-20 mA (en option)
Sortie de régulation
analogique
Variable de réglage Y,
4-20 mA (en option)
Appareil de
commande
URB1 Régulateur de
niveau
NRR 2-40 Indicateur de
niveau
NRS 1-42 Electrodes de
niveau
NRG 16-42 Capteur
...
Alimentation électrique Ligne de données CAN
Résistance terminale
120 Ohms
*) ZEP = Point central de mise à la terre
Résistance terminale
120 Ohms
ZEP*)
