Mise en service
Suite

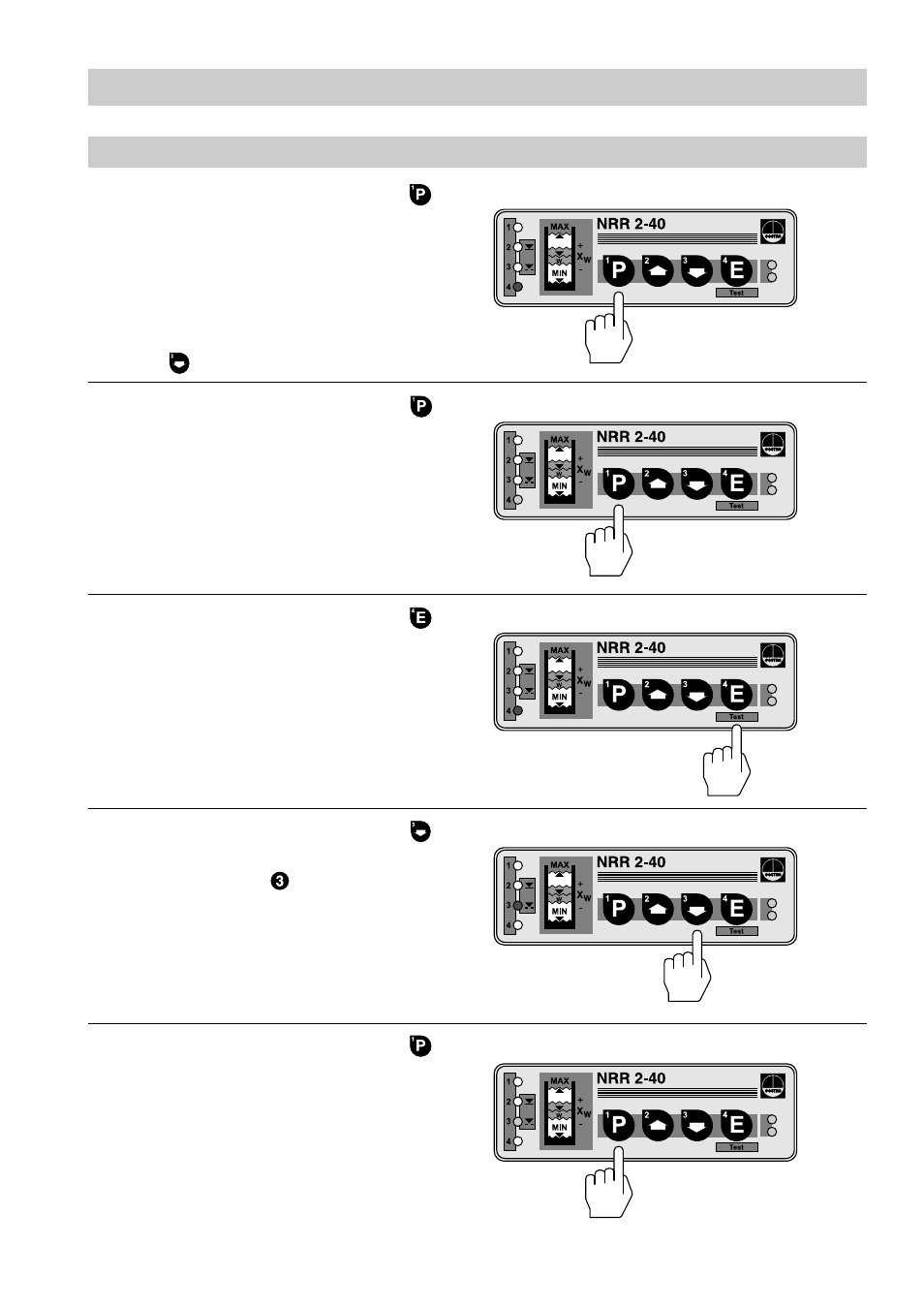

Réglage des points de coupure et plage proportionnelle
Appuyer brièvement sur la touche .
Augmenter ou réduire le niveau
dans le réservoir pour atteindre la valeur
souhaitée.
En cas de besoin, il est possible de
régler d’abord un autre point de coupure
ou la plage proportionnelle avec la
touche !
Appuyer brièvement sur la touche .
Amener le niveau au point de coupure
4 à l’intérieur de la plage de mesure
sélectionnée.
Attention : En cas d’une défaillance
système, les DEL état Bus et/ou contrôle
réseau clignotent rapidement dans le
mode programme
La DEL est allumée Les DEL clignotent lentement
La DEL clignote Les DEL clignotent lentement
Appuyer brièvement sur la touche .
Le point de coupure 4 est maintenant
mémorisé.
Appuyer brièvement sur la touche .
La limite inférieure de la plage
proportionnelle X
P
est maintenant
sélectionnée (point de coupure 3).
Appuyer brièvement sur la touche .
Amener le niveau au point de coupure 3
à l’intérieur de la plage de mesure
sélectionnée.
Exemple :
Niveau point de coupure 3 = 40 % et
niveau point de coupure 2 = 60 % donnent
une valeur X
P
(60 % – 40 %) = 20 %.
La valeur de consigne est de 50 %.
La DEL est allumée Les DEL clignotent lentement
appuyer
brièvement
La DEL est allumée Les DEL clignotent lentement
appuyer
brièvement
La DEL clignote Les DEL clignotent lentement
appuyer
brièvement
appuyer
brièvement
appuyer
brièvement
