15
Raccordement électrique
Suite
■ Câblage uniquement en ligne, pas de câblage en étoile !
■ Relier les blindages des câbles pilote et raccorder une seule extrémité
au point central de mise à la terre (ZEP).
■ Pour protéger les contacts inverseurs, sécuriser le circuit avec un fusible
T 2,5 A ou sécuriser conformément aux instructions TRD.
■ Utiliser un bouchon d’étanchéité pour entrée de câble , si une seule
ligne CAN bus est posée dans le boîtier de raccordement.
Utiliser le bouchon d’étanchéité fourni (IP 65) !
■ Une résistance terminale de 120
Ω
doit être installée sur le premier et
le dernier appareil dans le réseau CAN bus ! Fig. 11 (ci-dessus)
■ Le réseau CAN bus ne doit pas être interrompu pendant le service !
En cas d’interruption l’alarme MINI-MAXI est signalée !
Avant de séparer la ligne Can bus du bornier, tous les composants
système raccordés doivent être mis hors service afin d’éviter des
messages de défaut !
Outils
Attention
■ Tournevis cruciforme, taille 1
■ Tournevis plat, taille 2,5, entièrement isolé suivant VDE 0680
■ Clé plate de 17 mm

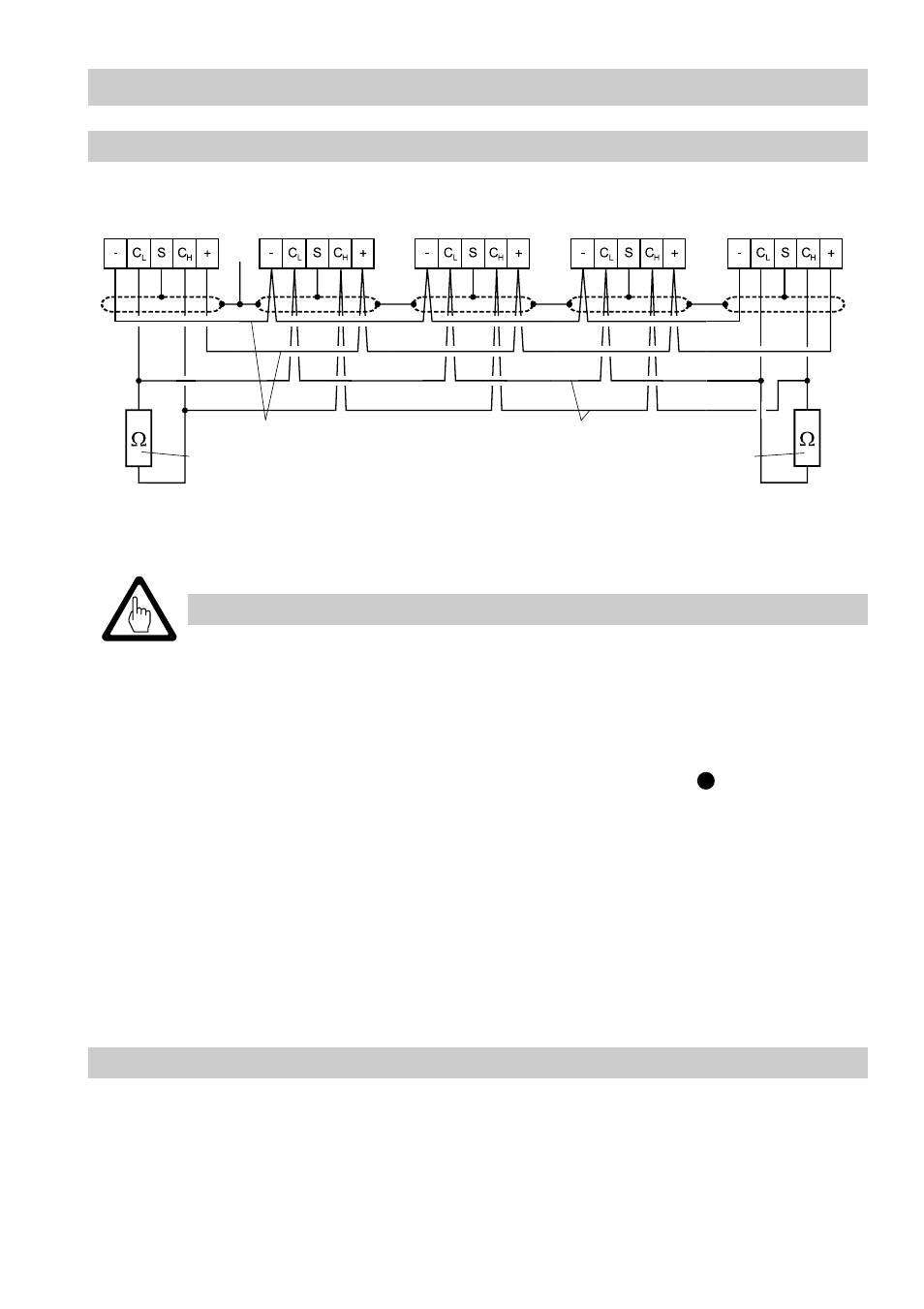

Fig. 11
Schéma de raccordement
Suite
ZEP*)
Appareil de
commande
URB 1 Appareil de
commande
. . . Electrode de
niveau
NRG 16-40
Résistance terminale
120 Ohm
Alimentation électrique Ligne de données CAN
Résistance terminale
120 Ohm
Capteur
de niveau
NRG . . . Indicateur de
niveau
NRS 1-40
*) ZEP = point central de mise à la terre
