MANUEL D’UTILISATION MEN/MHP, MEN-TI, ME-TI, FRANCAIS 71576398 - 11/09
Page 29 de 40 flowserve.com
Si le problème ne permet plus au matériel d’être
opérationnel, on doit prendre d’urgence les
mesures suivantes :
- assurer la protection des personnes et des
biens selon des procédures préalablement
étudiées avec les services de secours et de
sécurité.
- dépêcher l’intervention du personnel formé et
compétent.
6.2.1 Entretien courant
Pour l’entretien de la pompe, se référer
à la notice standard si le type de pompe utilisé est
différent de ceux indiqués ci-après.
Palier à roulements
6.2.1.1 Pompes MEN, MEN-TI et MHP :
Les paliers sont pourvus de roulements graissés à
vie en usine.
Ils ne nécessitent aucun entretien.
6.2.1.2 Pompes ME-TI :
Les paliers sont pourvus de graisse en usine. On
procédera à un renouvellement de la graisse dans la
périodicité indiquée. On éliminera autant que
possible la graisse usagée à l'aide d'un chiffon
propre non pelucheux, et on garnira le palier de
graisse fraîche.
Si une opération de surveillance montre
un fonctionnement anormal du groupe motopompe,
l'utilisateur doit :
- Consulter la rubrique "incidents de fonctionnement"
chapitre 7 de cette notice pour mettre en oeuvre les
éventuelles solutions préconisées.
- S'assurer que son installation est conforme aux
dispositions de cette notice.
- Contacter le service clientèle de FLOWSERVE si le
problème subsiste.
Type de pompe
Cadences de graissage
en heures de
fonctionnement *
Quantité de
graisse par
apport et par
appoint
Vitesse de rotation tr/min en grammes
ME-TI 200-400 1800 tr/min : 8000 h 25
ME-TI 200-500 1800 tr/min : 4000 h 25
ME-TI 250-400 1800 tr/min : 8000 h 25
ME-TI 250-500 1800 tr/min : 4000 h 30
* Au moins une fois par an
Graisse employée en usine pour le premier
remplissage :
SHELL ALVANIA R2
Ses équivalents : MOBIL : Mobilux EP 2
TOTAL : Multis 2
ELF : ELF MULTI

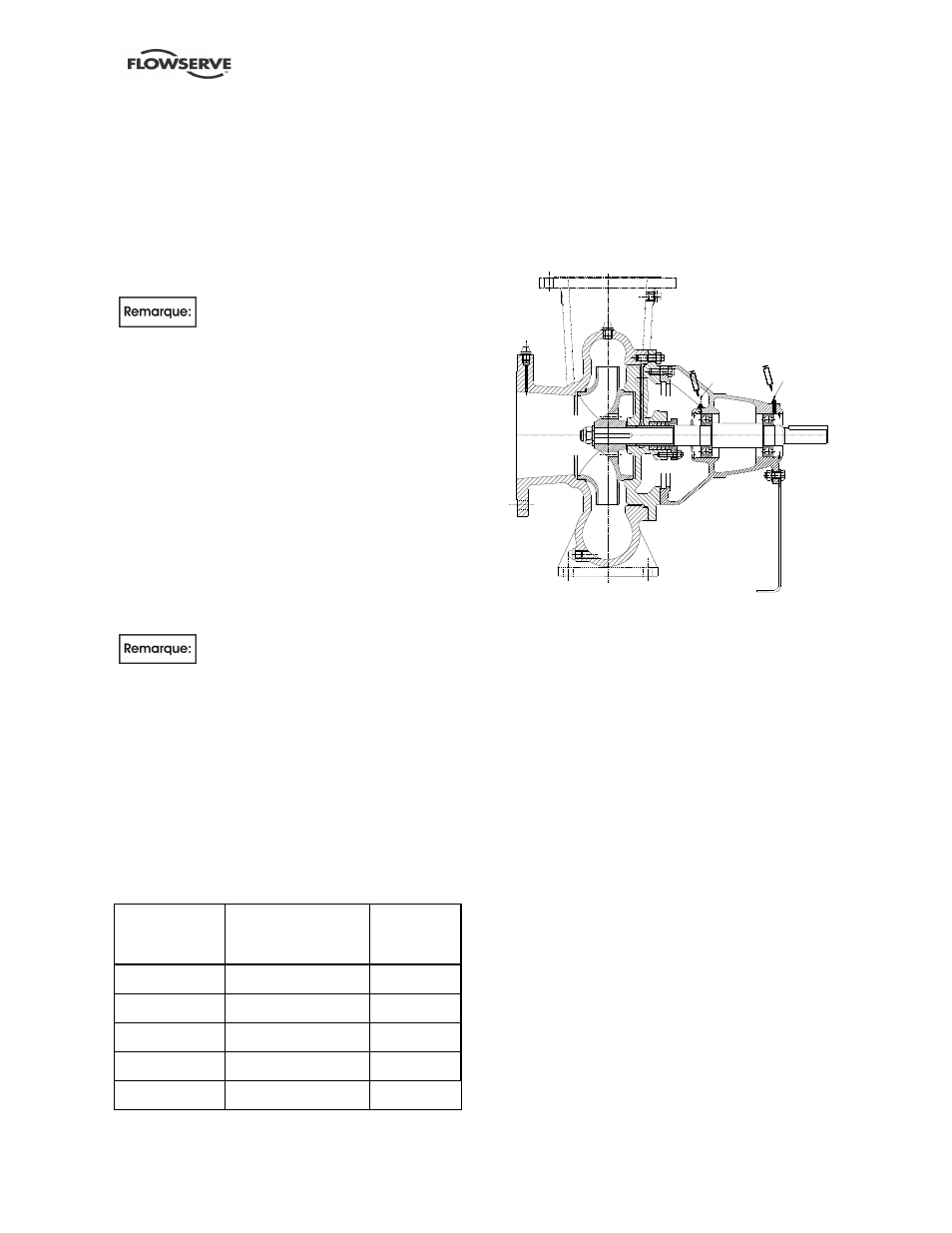

Graisseur Graisseur
6.2.2 Presse-étoupe
6.2.2.1 Pompe équipée d'un presse-étoupe
Un presse-étoupe bien rodé et réglé correctement
ne nécessite que très peu d'entretien.
Si, dans le temps, les fuites deviennent trop
importantes, on procédera à un resserrage du
fouloir, pour les ramener à un niveau normal.
Dans le cas où un nouveau serrage n'est plus
possible, il faut regarnir le presse-étoupe
6.2.2.2 Démontage et expertise du presse-
étoupe
a) Enlever les grilles de protection.
b) Reculer le fouloir.
c) Extraire les anneaux de tresse à l'aide d'un
extracteur conçu à cet effet (y compris la lanterne
si elle existe ; repérer sa position et son sens de
montage).
d) Contrôler avec soin l'état de surface de la
chemise (sauf pompes ME-TI et MEN-TI) ; la
présence de nombreux sillons marqués implique
son remplacement.
e) Nettoyer avec soin les différents éléments
constitutifs du presse-étoupe.
