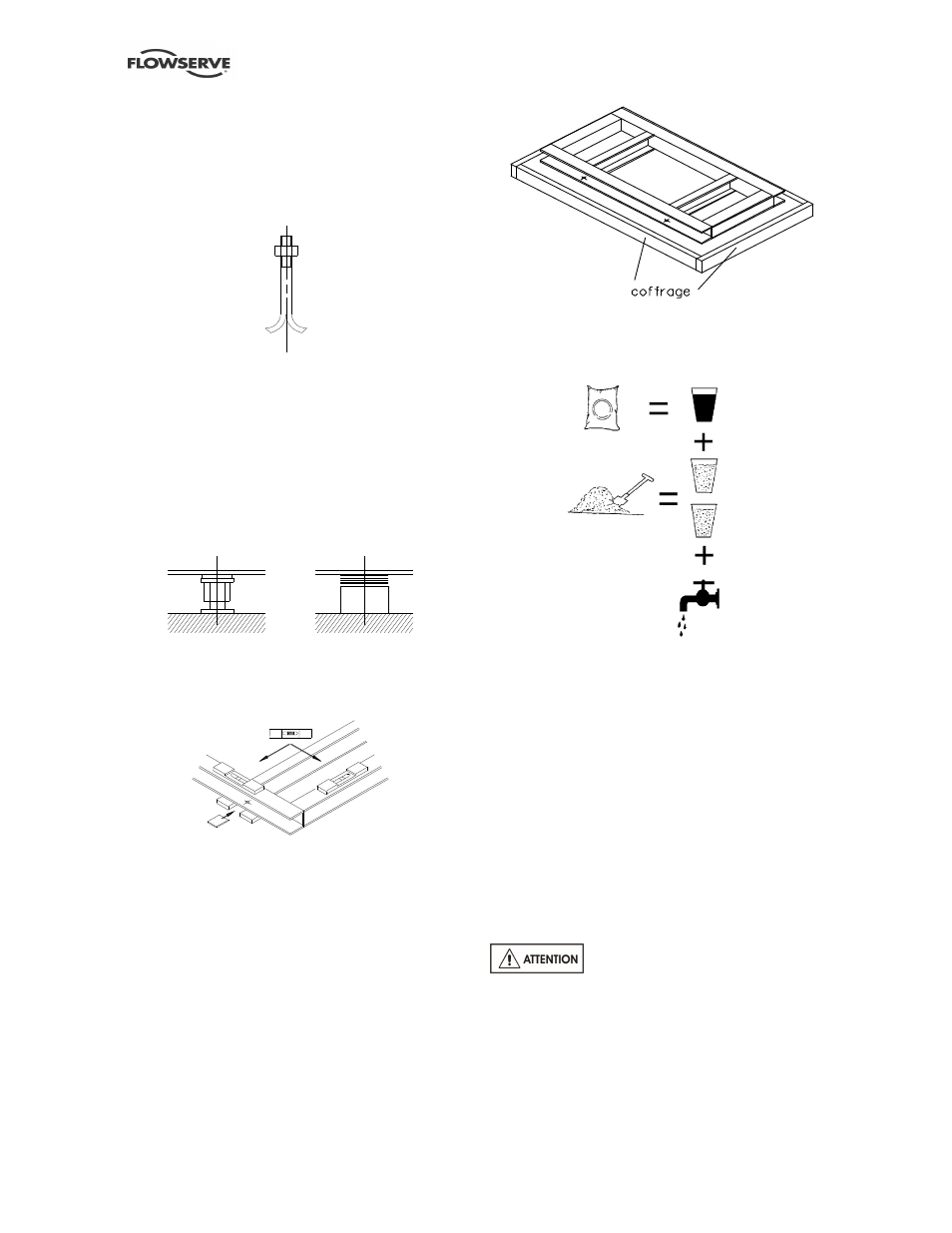

Les boulons de scellement de dimensions adaptées
aux trous de fixation seront conformes aux
standards et de longueur suffisante pour assurer
une fixation en toute sécurité dans les fondations.
Dans le cas de socles séparés, les boulons de
scellement doivent résister au couple de démarrage
du moteur.
NF E 27 811
Prévoir des trous de scellement suffisamment larges
et profonds pour installer les boulons. Aménager, si
nécessaire, des goulottes de coulée de béton.
4.2.1 Mise en place des socles pour scellement
-
Nettoyer parfaitement la surface des fondations.
- Placer des cales (épaisseur totale 20 à 25 mm)
de chaque côté des trous de scellement (en
variante, on peut utiliser des vis vérins).
- Poser le socle et mettre à niveau dans les deux
directions à l'aide de cales supplémentaires. Défaut
maxi admissible 0.5 mm pour 1 mètre.
Si les boulons sont déjà scellés, les serrer
légèrement. Sinon, laisser pendre les boulons de
scellement dans leur trou.
4.3 Scellement
4.3.1 Scellement des socles
Préparer le site pour le scellement. Nettoyer la
surface sur laquelle sera coulé le béton, et réaliser
un coffrage extérieur comme représenté.
Préparer le produit de scellement (béton, résine)
suivant les instructions des fabricants.
Utiliser des produits de scellement sans retrait
-
Verser le produit jusqu'au niveau souhaité, lisser
les surfaces. Prendre les précautions nécessaires
pour éviter la formation de poches d'air.
-
Déposer le coffrage, casser les angles
extérieurs, lisser les différentes surfaces.
-
Après prise du produit de scellement, serrer
définitivement les boulons d'ancrage.
-
Procéder à un alignement comme décrit ci-
après.
4.4 Alignement initial
4.4.1 Montage accouplement
4.4.1.1 Dilatation thermique
Normalement la pompe et le moteur
devront être alignés à la température ambiante, et
l’on devra tenir compte du coefficient de dilatation
thermique à la température de fonctionnement. Sur
les groupes pompant des liquides à haute
température, on devra les faire fonctionner à la
température réelle ; les arrêter, et immédiatement
après vérifier leur alignement.
