Fieldpiece SRL2 Détecteur infrarouge de fuites de réfrigérant - Manuel

Détecteur
infrarouge
de fuites de
réfrigérant
Modèle : SRL2
MANUEL D'UTILISATION
Description
Le SRL2 utilise des optiques infrarouges pour générer
une technologie de détecteur portatif de fuites de
réfrigérant présentant une combinaison de caractéris-
tiques supérieures qui sont : sensibilité, vitesse, durée de
vie du détecteur, durée de vie de la pile, portabilité et facil-
ité d'utilisation.
Le gaz est aspiré à travers la pointe de la sonde dans
le capteur à l'intérieur du corps du SRL2. Le capteur
détecte les changements de concentration, concentration
non absolue, facilitant la détection des fuites même aux
endroits où le réfrigérant est mélangé à l'air.
Le SRL2 détecte les fuites aussi minimes que 0,1 oz/an
(3 g/an), ce qui dépasse les normes les plus rigoureuses
SAE J1627. Le SRL2 est livré avec un chargeur mural et
de voiture pour sa pile au lithium-ion ultra compacte qui
confère au SRL2 une autonomie de fonctionnement en
continu de 8 heures avant qu'une recharge ne soit néces-
saire. Cette durée d'autonomie est suffisante pour une
journée complète de travail.
À la différence de nom-
breux autres détecteurs
de fuites, la vapeur d'huile
ne déclenche pas le
SRL2.
Le SRL2 a des
paramètres de sensibilité
variables, pour limiter au minimum les déclenchements
accidentels. Un auto-étalonnage rapide et automatique de
30 secondes à l'amorçage assure une performance opti-
male. Un filtre remplaçable intégré bloque l'humidité et les
particules nocives en suspension. Le SRL2 est également
doté d'un bouton de sourdine et une fonction de maintien
de crête.
Spécifications
Élément de détection : optiques photographiques
infrarouges améliorées
Durée de vie du détecteur : 10 ans
Réfrigérants : HFC, CFC, HCFC et mélanges de
réfrigérants
Niveau de sensibilité (selon SAEJ1627) :
ÉLEVÉ : 0,1 oz/an (3 g/an) et au-delà
MOYEN : 0,5 oz/an (14 g/an) et au-delà
BAS : 1,0 oz/an (28 g/an) et au-delà
Temps de réponse : de 0,5 à 1 seconde
Arrêt automatique : après 10 minutes d'inactivité
Pile : 3,7 VCC (nominal), pile au lithium-ion recharge-
able de 18 000 mAh (modèle NP-120) remplaçable
par l'utilisateur.
Durée de vie de la pile : 8 heures en utilisation continue
avant qu'une recharge ne soit nécessaire.
Dégradation (30 %) après 500 cycles de
charge/décharge ou deux ans, selon le cas qui se
présente.
Diode électroluminescente de pile faible : s'allume
lorsqu'il reste environ 1 heure d'autonomie.
Durée de charge : moins de 4 heures avec l'un des
deux chargeurs fournis.
Environnement fonctionnel : de 32 ºF (0 °C) à 104 ºF
(40 °C) pour une humidité relative <75 % (sans con-
densation)
Atmosphère d'entreposage : humidité relative <80 %,
compteur et pile
Pour 80 % de récupération de pile :
de -4 ºF (-20 °C) à 140 ºF (60 °C) moins d'un mois
de -4 ºF (-20 °C) à 113 ºF (45 °C) moins de 3 mois
de -4 ºF (-20 °C) à 68 ºF (20 °C) moins d'un an
Brevets : #6,791,088 et #7,022,993
Astuces rapides
1.
Continuez de déplacer la pointe de la sonde au-delà
des endroits où vous soupçonnez la présence d'une
fuite.
2.
Après avoir détecté une fuite, repassez la sonde
pour la localiser précisément.
3.
Pour localiser des fuites plus importantes, ajustez la
sensibilité.
Comparaison des détecteurs de fuites
Fieldpiece propose deux détecteurs de fuites. Le
SRL8 utilise un capteur à diode chauffée. La diode
chauffée a l'avantage de détecter des niveaux de con-
centration absolue de sorte qu'elle peut être maintenue
sur une fuite et continuer à émettre des bips.Ce
détecteur est également très sensible au début de son
utilisation. Il a pour inconvénient de perdre la sensibilité
de son capteur à la longue qui doit éventuellement être
remplacé. Il est d'autre part plus sensible pour la détec-
tion de certains réfrigérants que d'autres.
Le SRL2 utilise un capteur infrarouge (IR). Comme il
détecte un CHANGEMENT de concentration, la sonde
doit être déplacée continuellement. Parmi les principaux
avantages du capteur infrarouge de Fieldpiece, citons
notamment que sa sensibilité reste toujours la même
pendant toute la durée de vie de l'instrument, que sa
durée de vie est identique à celle de l'instrument, qu'il ne
se déclenche pas en présence d'humidité ou d'huile, et
que sa sensibilité est pratiquement la même pour la plu-
part des réfrigérants. Le principal inconvénient des cap-
teurs infrarouge est leur sensibilité aux perturbations
mécaniques.
T2 T2 T2 T2 T2 T2 T2 T2
T2 T2 T2 T2 T2 T2 T2 T2 PEAK
MUTE ON/OFF
ON/OFF
L/M/H
SENSITIVITY H
M
L
PEAK LOW-BATT
PRESS FOR 1 SECOND
SRL2
Infrared
Refrigerant
Leak Detector
SENSITIVITY
H
M
L
PEAK
LOW-BATT
Utilisation
Protection ON/OFF
Pour allumer ou éteindre le SRL2, appuyez et main-
tenez appuyé le bouton ON/OFF pendant une seconde.
Ce léger délai permet d'éviter d'appuyer sur le bouton par
inadvertance. Si vous oubliez de l'éteindre, le SRL2
s'éteint automatiquement au bout de 10 minutes.
Affichage par DEL d'un diagramme à barres
L'affichage par DEL à huit segments indique le degré de
changement de concentration de réfrigérant. Le nombre
de barres allumées sur l'affichage augmente au fur et à
mesure qu'augmente la concentration de réfrigérant dans
l'air.
Bouton L/M/H (sensibilité)
Réglez le niveau de sensibilité en appuyant sur le bou-
ton L/M/H. Le niveau de sensibilité Faible (L), Moyen (M)
ou Élevé (H) sera indiqué par leurs DEL respectives.
Plus la concentration de réfrigérant dans l'air ambiant
est élevée, plus le réglage de la sensibilité doit être bas
pour minimiser les fausses alertes.
Bouton de sourdine (MUTE)
La pression sur le bouton MUTE a pour effet de faire
basculer le son alternativement entre activation et désacti-
vation.
Bouton de crête (PEAK)
La fonction PEAK consigne le changement de concen-
tration le plus élevé atteint tout en continuant la détection
des fuites. Appuyer sur PEAK pour activer ou désactiver
cette fonction. La désactivation de la fonction PEAK effac-
era le changement de crête. La DEL PEAK s'allume
lorsque la fonction PEAK est activée.
Mode turbo
La fonction TURBO correspond à un quatrième niveau
de sensibilité. Cette fonction fait basculer le SRL2 sur le
niveau de sensibilité le plus élevé possible. Cette carac-
téristique est activée en appuyant successivement quatre
fois sur le bouton PEAK et ne peut être activée que
lorsque le SRL2 est paramétré sur le niveau de sensibilité
le plus élevé (H).
En mode TURBO, la première DEL verte du SRL2 clig-
note et le son de détection audio aura une tonalité contin-
ue.
Pour quitter le mode TURBO, appuyez de nouveau
quatre fois successivement sur le bouton PEAK, ou bas-
culez du niveau de sensibilité élevé (H) sur un autre
niveau.
Attention : en mode TURBO, le SRL2 est très sensible
et peut se déclencher facilement à la suite de mouvements
brusques ou violents ainsi qu'en présence de change-
ments de concentration de réfrigérant même infimes. À
manipuler avec précautions en mode TURBO.
Procédure de détection des fuites
Tenir le SRL2 à l'écart des zones de fuites de réfrigérant
possibles tant que la période de chauffe et d'étalonnage
n'est pas terminée. La séquence de chauffe et d'étalon-
nage dure environ 30 secondes après la pression sur le
bouton ON/OFF. Faites chauffer le SRL2 complètement
avant l'utilisation pour éviter les fausses alertes. Au démar-
rage, le compteur est paramétré sur une sensibilité élevée
par défaut.
Les points qui risquent le plus de subir des fuites de
réfrigérant sont les joints soudés des tuyaux de réfrigérant
et les changements dans les sections transversales ou la
direction de ces tuyaux.
Le SRL2 détecte les changements de concentration de
réfrigérant, et non la concentration absolue de réfrigérant.
Ceci permet à l'utilisateur de détecter facilement les fuites
aux endroits où le réfrigérant s'est échappé dans l'air
ambiant, par exemple un réfrigérateur ayant une fuite dans
un espace fermé. Le SRL2 détectant le changement,
utilisez la méthode « double passage » pour détecter les
fuites.
1. Placez la pointe de la sonde assez près du tuyau.
Vous devez vous trouver à une distance de 1/4 po
(0,63 cm) d'une fuite peu importante pour la détecter.
Dans ce cas, s'aider de l'autre main pour guider la
pointe de la sonde le long des tuyaux de réfrigérant
peut s'avérer utile.
2. Déplacez continuellement la pointe de la sonde le long
des tuyaux de réfrigérant à une vitesse de 1 à 3
pouces (2 à 8 cm) par seconde.
3. Lorsque le SRL2 indique un changement de concen-
tration, notez l'endroit sur le tuyau et continuez de
déplacer la pointe de la sonde au-delà de la fuite
potentielle pour rafraîchir l'espace d'air à l'intérieur du
SRL2 avec de l'air propre. Remarque : Si la sonde
du SRL2 traverse une zone de concentration de
réfrigérant très élevée, vous pourriez avoir besoin
d'utiliser de l'air frais pendant 4 secondes avant de
passer à l'étape 4 afin d'éliminer toute trace de
réfrigérant à l'intérieur du SRL2.
4. Repassez la pointe de la sonde au même endroit
indiqué et au-delà. Lorsque le SRL2 indique un deux-
ième changement, notez l'endroit sur le tuyau. La
source de la fuite sera à mi-chemin entre les deux
points indiqués.
5. De très hautes concentrations de réfrigérant peuvent
engendrer une surcharge qui prend quelques secon-
des pour se dissiper.

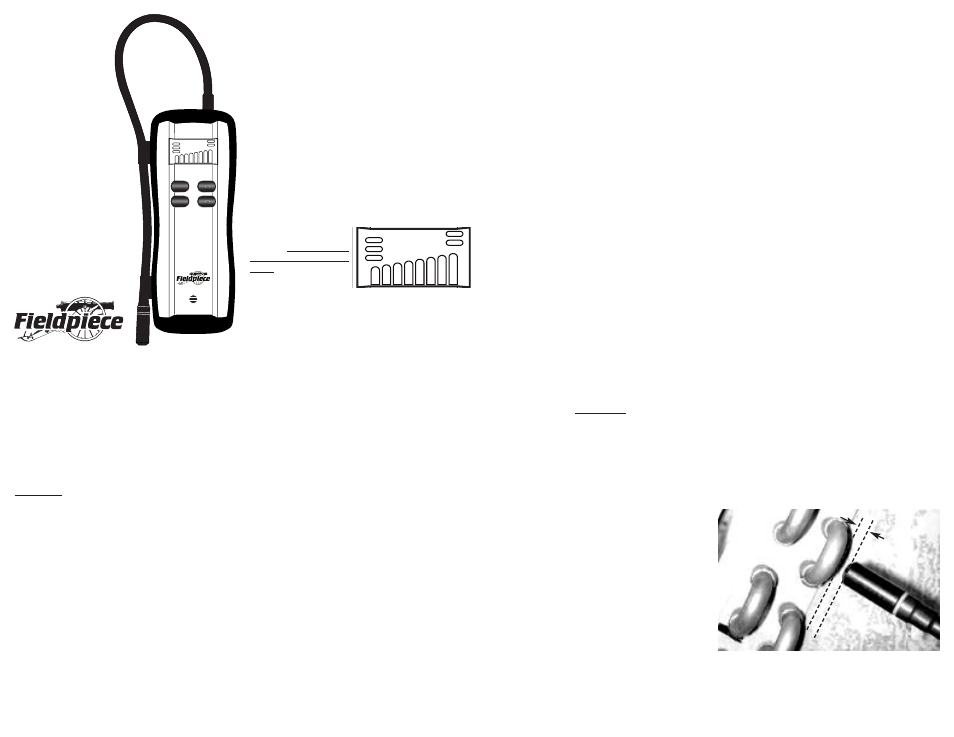

Serpentin en A testé dans un évaporateur par
le SRL2, à 1/4 po (0,63 cm) du tuyau.
1/4 po
(0,63
cm)
