12 ASPIRATEUR SUR ROUES
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
5.4 AFFÛTAGE DES LAMES
5.3 RÉGLAGE DE LA COURROIE SUR LES MACHINES AUTO-TRACTÉES
Vérifiez l’état des courroies d’entraînement une fois par an ou
toutes les 25 heures de fonctionnement, la première éventualité
prévalant. Pour régler la courroie :
1. Retirez la protection après avoir retiré les vis de 11/32 po.
(figure 5.1).
2. Desserrez les trois boulons de carrosserie de 1/4 po fixant la
partie soudée du support de la transmission (figure 5.2)
3. Desserrez les deux boulons de 1/4 po fixant le palierà bride
de 1/2 po de la transmission.
4. Une fois les cinq boulons desserrés, glissez la partie soudée
du support de la transmission dans les trous ovales afin
d’assurer une flexion correcte de la courroie. La flexion
devrait être de 1/4 po lorsqu’une pression est exercée sur la
courroie à mi-chemin entre les deux poulies.
5. Lorsque la tension de courroie correcte est obtenue, resserrer
tous les boulons à un couple de 9 lb-pi.
6. Vérifiez la tension de la chaîne (flexion de 1/4 po)
a. Desserrez les quatre boulons de 1/4 po fixant les
roulements de roue arrière au cadre.
b. Glissez l’essieu arrière dans les trous de boulons pour
obtenir une flexion correcte de la chaîne. La flexion devrait
être de 1/4 po lorsqu’une pression est exercée sur la chaîne
à mi-chemin entre les deux pignons d’entraînement.
c. Resserrez les quatre boulons de 1/4 po à un couple de
9 lb-pi.
7. Vérifiez à nouveau la tension de la courroie. Répétez la
procédure si nécessaire.
8. Remettez en place la protection de courroie au moyen des
vis de 11/32 po.

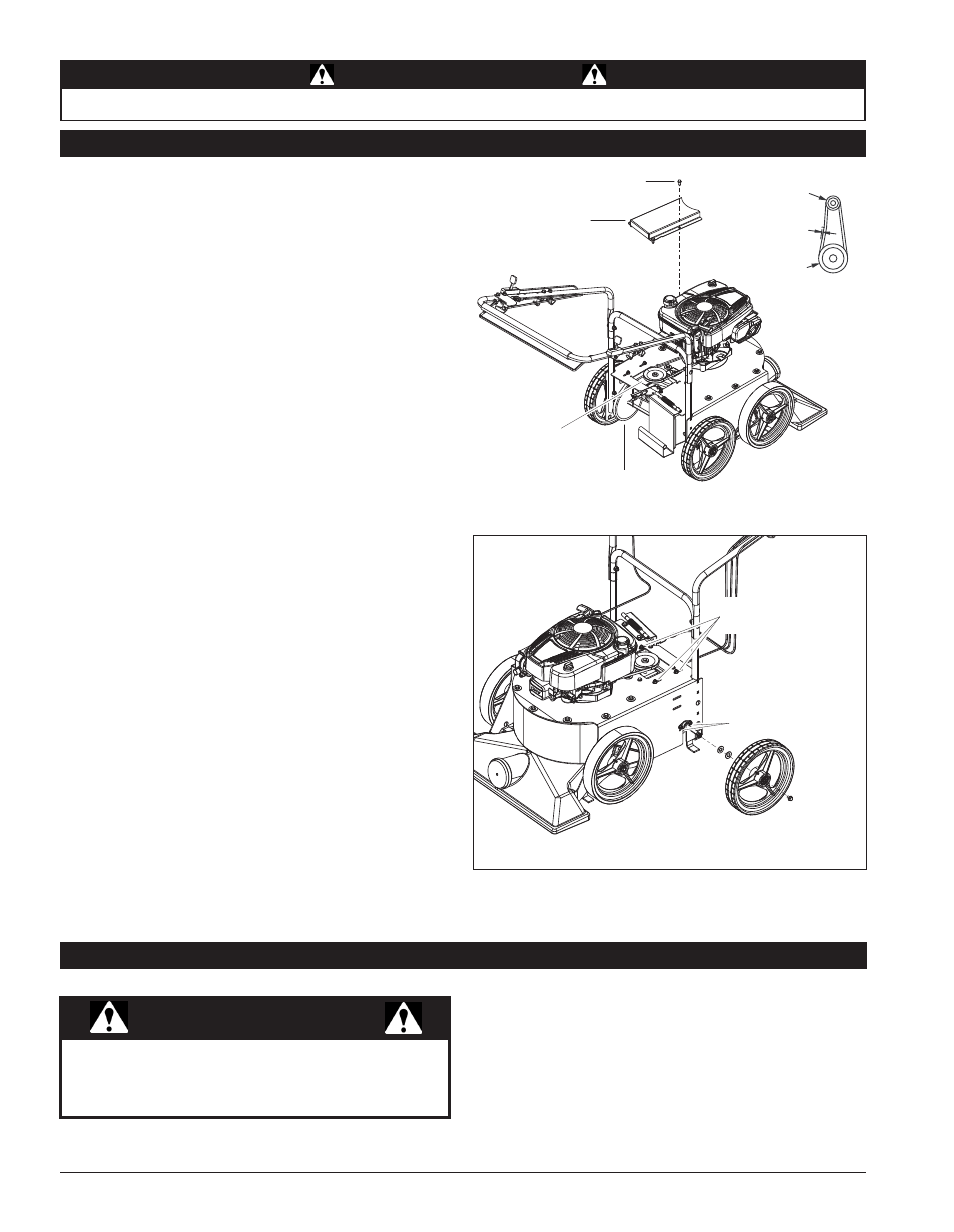

Figure 5.1, Dépose de la protection de la courroie
Figure 5.2, Desserrage des boulons de 1/4 po
WARNING
Pour éviter tout dommage corporel ou matériel : Arrêtez le
moteur, débranchez le fil de la bougie et assurez-vous que
toutes les pièces en mouvement sont immobilisées avant de
procéder à tout entretien, réglage ou réparation.
1. Arrêtez le moteur, attendez l’arrêt complet de toutes les pièces
en mouvement et débranchez la bougie.
2. Soulevez l’anse du sac et retirez le sac de l’évacuation.
3. Assurez-vous, à l’aide d’une branche que le sac n’est pas
plein et que ses orifices ne sont pas obstrués.
4. Soulevez la trappe d’évacuation et vérifiez l'absence
d'obstructions.
5. À l’aide d’une branche ou d’un objet similaire, débouchez le
dispositif d’évacuation et le rotor.
VIS 11/32 x 7/8 po
PROTECTION DE
COURROIE
CHAÎNE
D’ENTRAÎNEMENT
POULIE
D’ENTRAÎNEMENT
UNE FLEXION DE
1/4 À 1/2 PO
EST ACCEPTABLE
TENSION DE LA
CHAÎNE ET DE
L A COURROIE
D’ENTRAÎNEMENT
COURROIE
D’ENTRAÎNEMENT
POULIE
D’ENTRAÎNEMENT
(ROUES ENLEVÉES
UNIQUEMEN T AUX POUR
UNE MEILLEURE LISIBILITÉ)
DESSERREZ
LES BOULONS
DESSERREZ
LES BOULONS
