16 DÉCHIQUETEUSE/BROYEUSE DE 3 POUCES
SeRVICe & enTReTIen
aVaNT D’INsPECTEr Ou DE rÉParEr uNE PIÈCE DE CETTE MaCHINE, COuPEZ La sOurCE D’aLIMENTaTION, DÉCONNECTEZ LE CÂbLE DE La bOuGIE
D’aLLuMaGE ET assurEZ-VOus QuE TOuTEs LEs PIÈCEs EN MOuVEMENT sE sONT IMMObILIsÉEs.
mISE EN GARdE
Vérifiez l’état des courroies d’entraînement annuellement ou
toutes les 25 heures de fonctionnement, selon l’événement qui
se produit en premier. remplacez la courroie si elle est fissurée,
éraillée ou usée. Pour remplacer la courroie, procédez de la
manière suivante:
5.13 LUbRIFIcATION
Lubrifiez la machine régulièrement avec une graisse à base de lithium.
Des conditions extrêmes nécessitent des graissages plus fréquents.
Graissez les points suivants toutes les 50 heures de
fonctionnement.
ImPORTANT
Les graisses à base de polyurée ne sont pas compatibles avec
les graisses à base de lithium . Le mélange de ces deux types de
graisse peut donner lieu à la défaillance prématurée de la machine.
NOTE
Ne graissez pas les paliers à l’excès. un graissage excessif
peut entraîner une surchauffe et/ou le décollement des joints.
ajoutez la graisse lentement et sous pression légère. Dans
la mesure du possible, tournez le palier lentement pendant
la lubrification.
Enlevez l’écran protecteur supérieur, le guide de courroie 1.
supéruieur et le garde-courroie-inférieur.
Enlevez la poulie folle.
2.
Faites glisser la courroie pour la retirer des poulies. 3.
Inspectez les poulies pour détecter tout signe d’usure possible. 4.
remplacez les poulies si elles sont fissurées ou usées de sorte que
la zone de contact avec la courroie ne soit pas lisse et plate.
Placez la nouvelle courroie sur les poulies. Ne forcez pas
5.
l’installation de la courroie sur les poulies, car cela risquerait
de causer une rupture de corde.
réinstallez la poulie folle.
6.
Vérifiez l’alignement. (section 5.10) 7.
remplacez tous les écrans protecteurs, guides et dispositifs 8.
de protection.
5.11 ENLÈVEmENT / REmPLAcEmENT
dES cOURROIES d’ENTRAÎNEmENT
5.12 ENLÈVEmENT dU ROTOR
retirez la 1. portière/ les écrans protecteurs de décharge, la
grille, le chapeau de l’arbre rotor.
Desserrez les vis de pression sur le collier d’arrêt qui assujettit
2.
le palier du côté de la goulette sur l’arbre du rotor.
À l’aide d’un poinçon ou d’un marteau, tapez légèrement
3.
sur le collier d’arrêt en sens inverse de la rotation normale
jusqu’au desserrement ; enlevez le collier d’arrêt et le palier.
Enlevez l’écran protecteur supérieur, le guide de courroie
4.
supérieur et le garde-courroie inférieur afin de permettre
l’accès au palier du côté du moteur.
retirez la courroie de transmission. (section 5.11).
5.
Desserrez les vis de pression qui tiennent la poulie de courroie 6.
sur l’arbre rotor et retirez la poulie.
recommencez les étapes 2 et 3 sur le palier du rotor du
7.
côté du moteur.
Enlevez les boulons qui assujettissent le couvercle de la
8.
goulette de broyeuse au cadre et enlevez le couvercle de la
goulette de broyeuse.
retirez le rotor.
9.

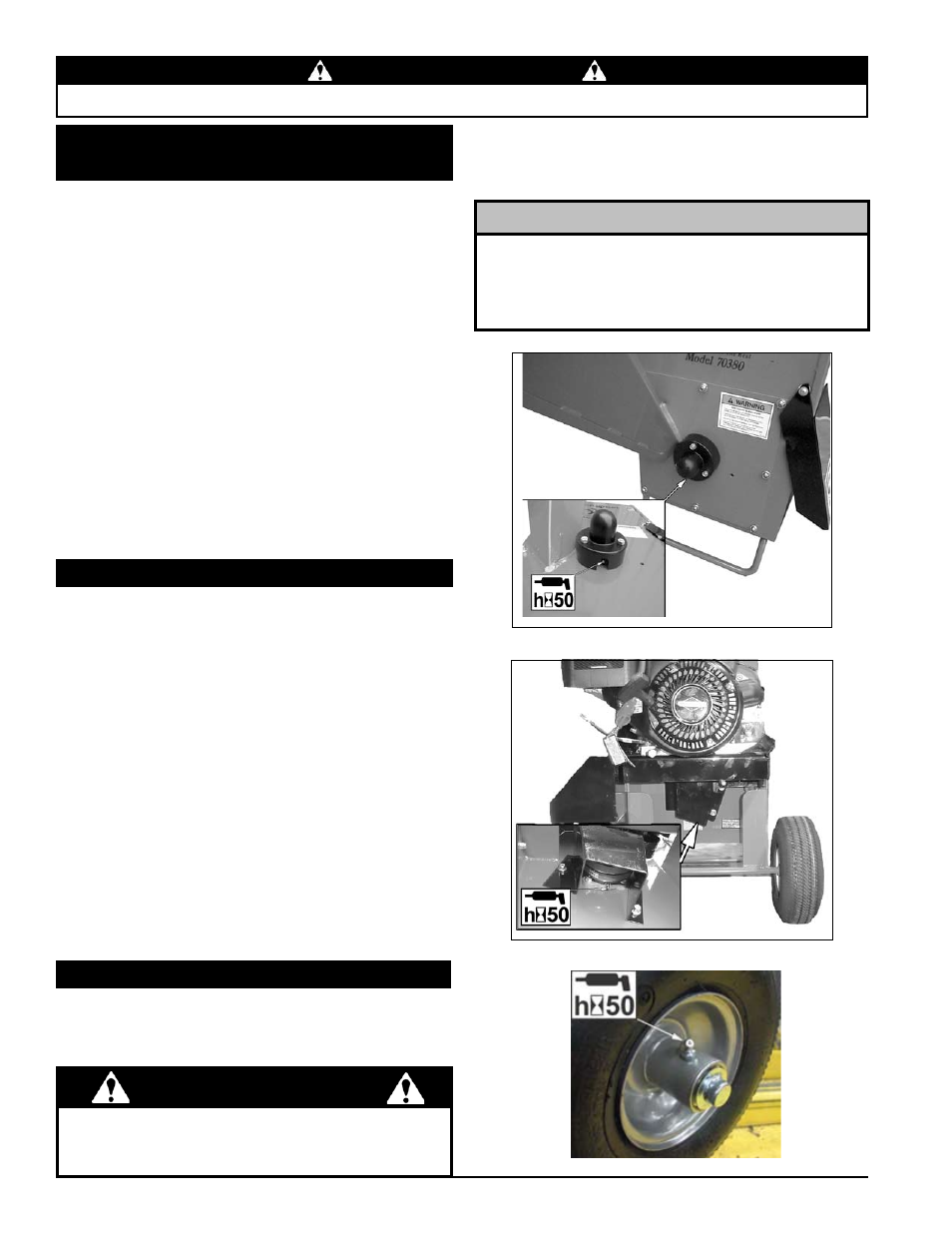

Palier du côté de la goulette (figure 5,5). 1.
Palier du côté du moteur (figure 5,6). 2.
Palier du côté du roue (figure 5,7). 3.
Figure 5,5. Palier du côté de la goulette.
Figure 5,6. Palier du côté du moteur.
Figure 5,7. Palier du côté du roue.
