18 DÉCHIQUETEUSE/BROYEUSE/SOUFFLEUSE 5 PO
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
5.10 DÉPOSE DU ROTOR
5.9 NETTOYAGE D’UN ROTOR OBSTRUÉ
1. Arrêtez le moteur, désaccouplez le rotor et laissez la
machine s'immobiliser complètement. Débranchez le fil de
la bougie.
2. Desserrez et retirez le boulon de carrosserie de 3/8 po fixant
le couvercle d’accès aux lames de coupe.
3. Ouvrez le couvercle donnant accès au compartiment de la
déchiqueteuse/broyeuse.
MISE EN GARDE
Si la machine est obstruée, arrêtez le moteur, débranchez
le fil de la bougie et laissez la machine s’immobiliser
complètement avant d’éliminer les débris. Ne faites pas
marcher la machine si les protections et grilles ne sont pas
en place.
1. Desserrez et retirez le boulon de carrosserie de 3/8 po fixant
le couvercle d’accès aux lames de coupe.
2. Ouvrez le couvercle donnant accès au compartiment de la
déchiqueteuse/broyeuse.
3. Desserrez les boulons de la bague retenant la poulie
d’entraînement sur l’arbre, et retirez la poulie.
4. Desserrez la vis pression des bagues de verrouillage. À
l’aide d’un pointeau et d’un marteau, tapez doucement sur
les bagues de verrouillage dans le sens opposé au sens de
rotation normal afin de pouvoir les retirer.
5.11 REMPLACEMENT DE LA COURROIE
D’ENTRAÎNEMENT
Vérifiez l’état des courroies d’entraînement une fois par an ou
toutes les 25 heures de fonctionnement, la première éventualité
prévalant. Si la courroie est craquelée, usée, effilochée ou étirée,
remplacez-la. Pour remplacer la courroie :
1. Arrêtez le moteur, désaccouplez le rotor et laissez la
machine s’immobiliser complètement. Débranchez le fil de
la bougie.
2. Place de l'engagement poignée dans la position START.
3. Enlevez la protection de courroie.
4. Éliminez les débris du rotor de broyage et/ou de la décharge
et du tube de la partie supérieure de la déchiqueteuse. Faites
tourner le rotor à la main pour vous assurer qu’il peut tourner
librement.
5. Rebranchez le fil de la bougie, remettez le moteur en marche
et reprenez l’activité.

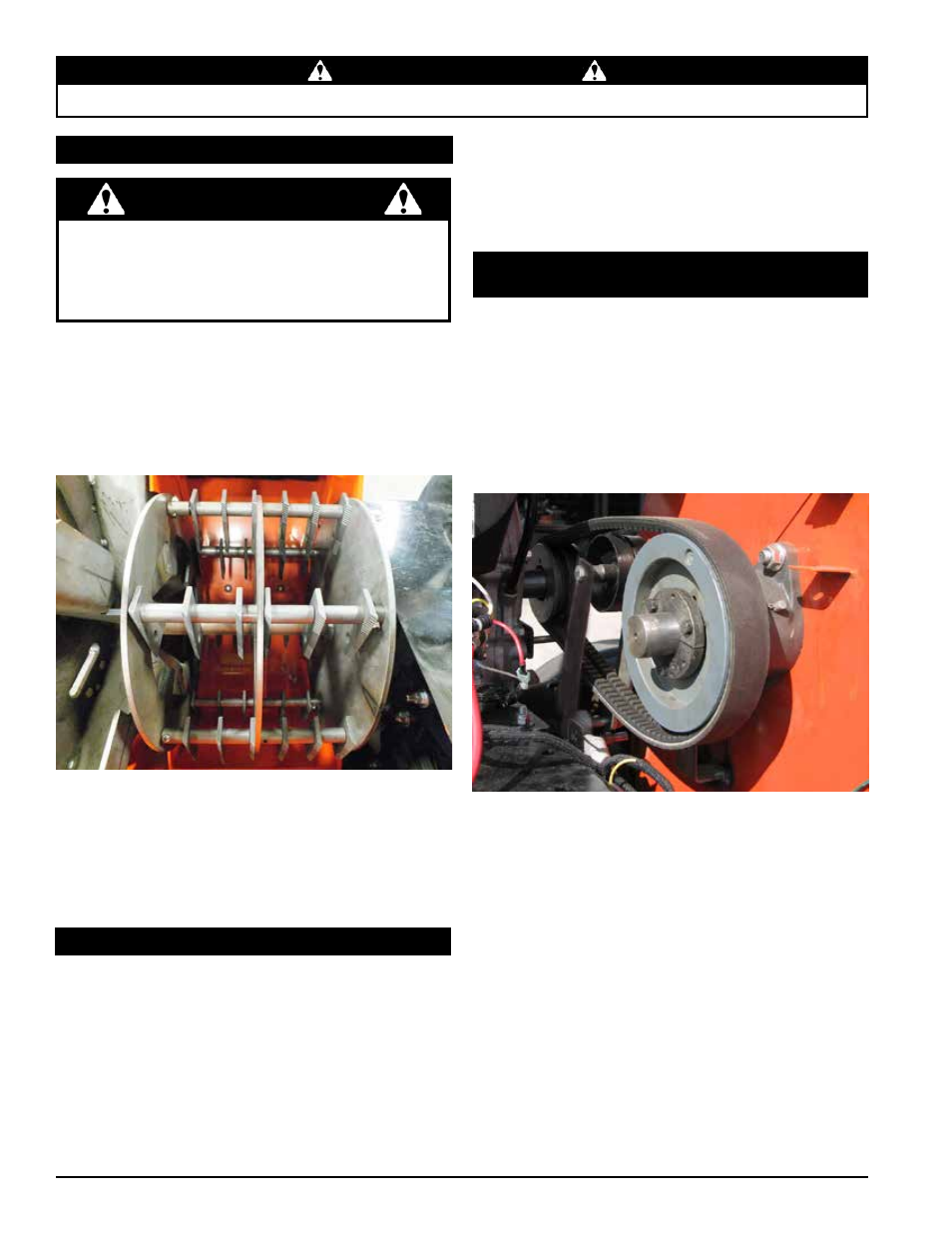

Figure 5.7, La courroie d'entraînement sur la poulie du rotor
Figure 5.6, L'accès Rotor
5. Déboulonnez les paliers et soulevez le rotor pour le sortir
de la machine.
6. Retirez les paliers de l’arbre du rotor.
7. Réinstallez l’ensemble du rotor et les paliers, puis serrez les
boulons au couple correct.
