5 DÉCHIQUETEUSE 5 POUCES
FRANÇAIS
Partie
2
ASSEMBLAGE
1. Montez la goulotte d’alimentation sur le corps de la
déchiqueteuse à l’aide de six (6) boulons de carrosserie
de 3/8 x 1 1/4 po, de rondelles de 3/8 po et d’écrous
Nylock de 3/8 po.
2. Fixez le support de la goulotte sur le pied de support de
la déchiqueteuse à l’aide d’un (1) boulon de 3/8 x 2 3/4
po, d’une rondelle de 3/8 po et d’un écrou Nylock de3/8
po, comme illustré à la figure 2.1.
3. Fixez l’autre extrémité du support de la goulotte en retirant
le boulon central retenant la goulotte d’alimentation à la
charnière (illustré dans l’encart de la figure 2.1). Placez
l’extrémité du support entre la rondelle et la charnière
puis resserrez le boulon et l’écrou.

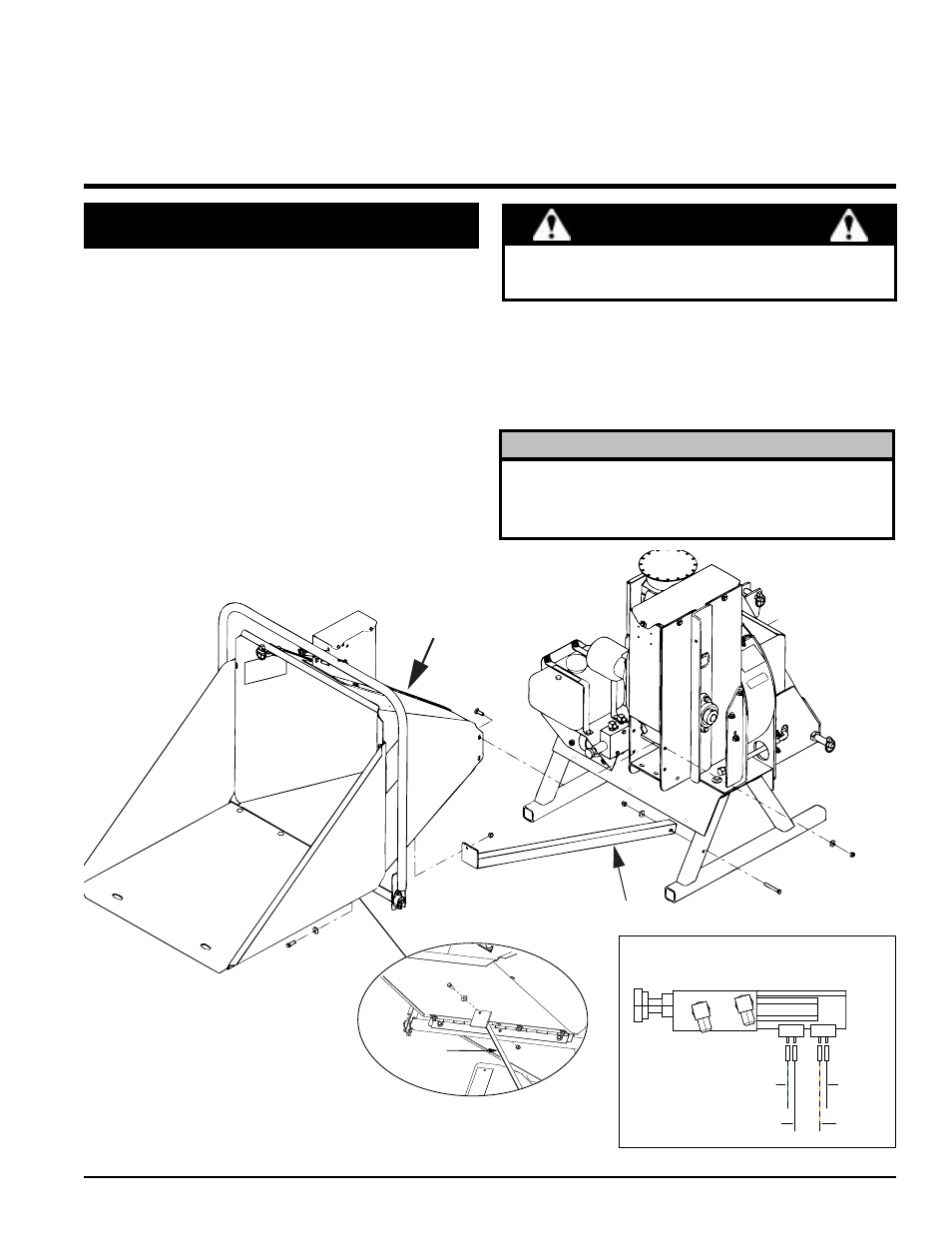

2.1 FIXATION DE LA GOULOTTE ET DE
SON SUPPORT
Goulotte
D’Alimentation
Support de la Goulotte
Goulotte D’Alimentation
Support de la Goulotte
Figure 2.1, Fixation du déflecteur du tube de décharge
Figure 2.2
AVERTISSEMENT
Si des boulons ou des écrous tombent dans la
machine, veillez à les en retirer avant de mettre la
machine en route.
4. Connectez les quatre câbles sortant de la goulotte
aux connecteurs situé sur la valve de commande
hydraulique comme le montre la figure 2.2 Le fil
supplémentaire avec une extrémité terminale bague
n'est utilisée que si l'ajout d'une auto LOFA alimentation
option de contrôleur.
Si les positions d’alimentation vers l’avant ou vers l’arrière
sont inversées lorsque vous mettez la machine en route, il
se peut que vous ayez branché les connecteurs sur la mau-
vaise prise.
REMARQUE
NOIR ORG/NOIR
NOIR VERT/NOIR
12646 VALVE,
COMMANDE HYDRAULIQUE
