6 DÉCHIQUETEUSE 5 POUCES
ASSEMBLAGE
2.2 FIXATION DU TUBE DE DÉCHARGE

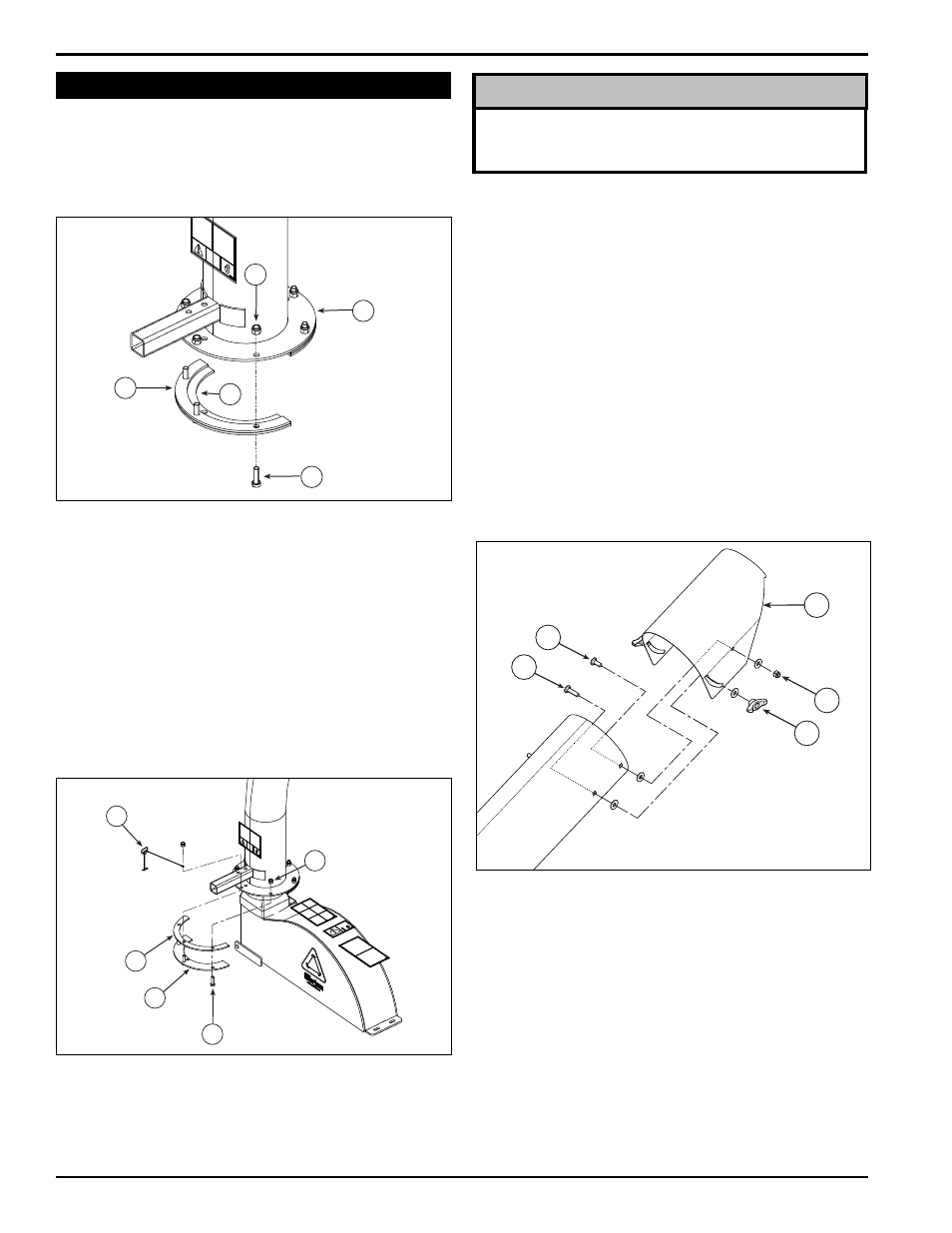

Figure 2.3, Fixation du tube de décharge
Figure 2.4, Fixation du tube de décharge
1. Fixez un anneau de support (1) et un anneau
d’écartement (2) sur la base du tube de décharge (3) à
l’aide de trois boulons (4) de 3/8 x 1 1/4 po et d’écrous
Nylock (5). Serrez en laissant un écart de 1/16 po pour
permettre le montage sur la bride. Voir la Figure 2.3.
2. Faites glisser le tube sur la bride de montage du châssis
de la déchiqueteuse. L’anneau de support (1) du tube
de décharge doit glisser sous le rebord de la bride.
Serrez les boulons et les écrous pour l’immobiliser.
3. Installez la deuxième moitié de la pièce d’écartement
(2) et de l’anneau de support (1) sur le tube de décharge
à l’aide des boulons (4) de 3/8 x 1 1/4 po et des écrous
Nylock (5).
4. Attacher la lanière avec la broche de sortie (11) comme
le montre la figure 2.4.
5. Graissez l’embout de graissage situé à la base de la
goulotte pour la lubrifier. Faites tourner la goulotte et
graissez-la jusqu’à ce qu’elle tourne librement.
6. Faites tourner le tube de 360 degrés et bloquez-le à
l’aide de la goupille de blocage pour vous assurer qu’il
est correctement monté.
7. Fixez le déflecteur (6) sur le tube de décharge. Pour
connecter le déflecteur, faites passer deux boulons
(7) de 5/16 x 1 1/4 po dans le trou inférieur du tube
de décharge. Faites passer ces boulons à travers
l’intérieur du tube, la rondelle, le déflecteur, la rondelle,
puis le bouton (8).
8. Terminez en boulonnant le déflecteur sur le tube à l’aide
de deux boulons (9) de 5/16 x 1 po insérés dans le trou
à l’extrémité du tube de décharge, puis fixez avec des
rondelles de 5/16 po et des écrous Nylock (10).
Figure 2.5, Fixation de la goulotte de la déchiqueteuse et de son
support
Conservez les noix aussi serré que possible tout
en permettant au tuyau de décharge de tourner
librement.
ATTENTION
