17 DÉCHIQUETEUSE 5 POUCES
FRANÇAIS
RÉPARATIONS ET ENTRETIEN
1. Enlevez le boulon de 3/8 po retenant le couvercle d’accès
au châssis principal. Inclinez le couvercle pour accéder
au rotor.
2. Enlevez la grande protection de courroie.
3. Enlevez la poulie de tension de la courroie et enlevez la
courroie d’entraînement des poulies.
4. Enlevez la bague et la poulie de l’arbre du rotor à l’aide
des boulons de blocage de la bague.
5. Retirez les deux boulons de 1/2 po de chaque palier de
rotor.
6. Chassez la goupille cylindrique de 1/4 po de l'arbre du
rotor sur le palier avant.
7. À l’aide d’un palan ou d’un appareil de levage, soulevez le
rotor pour le sortir complètement du châssis. L’ensemble
du rotor pèse 63,5 kg (140 lb).
8. Enlevez les deux paliers à l’aide d’un extracteur lorsque
le rotor est sorti du châssis et mettez de nouveaux paliers
sur l’arbre du rotor.
9. Remplacez la goupille cylindrique par une goupille de
1/2 x 2 po, référence 15137.
10. Remettez l’ensemble du rotor sur le châssis de la
déchiqueteuse à l’aide d’un palan ou d’un appareil de
levage.
11. Remettez le rotor en place en le glissant jusqu’à ce que
la goupille cylindrique avant soit bien serrée contre le
palier avant.
12. Immobilisez le palier avant et installez les quatre boulons
de 1/2 po sur chaque palier pour les fixer solidement sur
le châssis. Serrez les boulons à un couple de 75 pi-lb.
13. Vérifiez l’enclume de la déchiqueteuse et réglez-la au
besoin. Immobilisez le palier arrière.
14. Glissez la bague sur l’arbre, la bride contre le collier et
immobilisez la bague sur l’arbre.
15. Fixez la grande poulie sur la bague.
16. Remettez en place la courroie d’entraînement sur
les poulies et la poulie de tension inférieure. Vérifiez
l’alignement des poulies et réglez-les au besoin.
17. Refermez le couvercle et remettez les boulons.
18. Remettez en place la protection de courroie et reprenez
les opérations.
5.11 DÉPOSE DU ROTOR

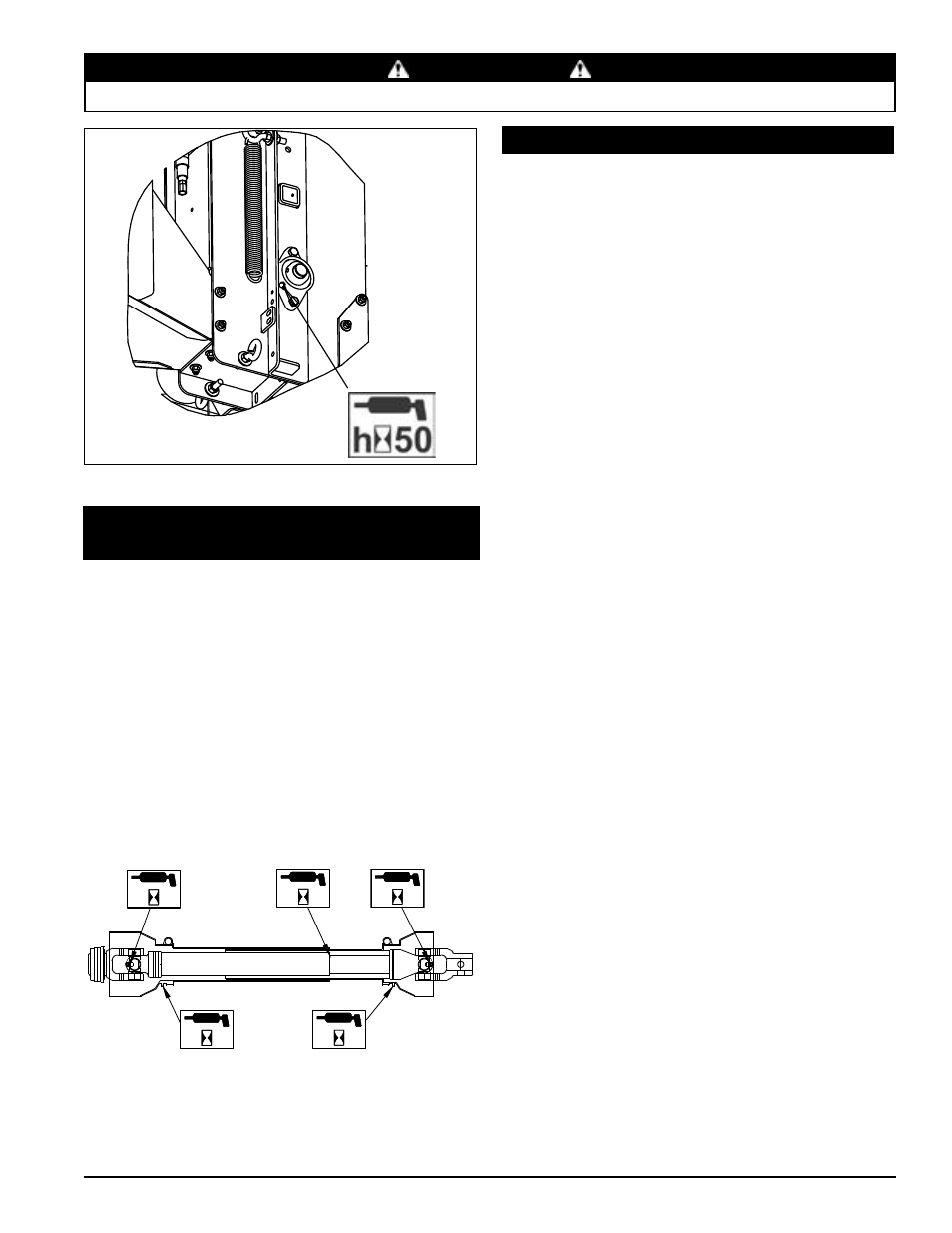

Figure 5.10 Graisseur sur le côté droit du rouleau d’alimentation
5.10 LUBRIFICATION DE LA PRISE DE
FORCE
8 h 8 h 8 h
8 h 8 h
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION ET
ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
AVERTISSEMENT
1. Toutes les huit heures, lubrifiez les tourillons de la prise
de force. Assurez-vous que la graisse entre dans les
quatre paliers.
2. Toutes les huit heures, lubrifiez les tubes intérieurs de
la prise de force. Les pièces télescopiques doivent être
lubrifiées pour fonctionner correctement. Les pièces
télescopiques sans raccords doivent être séparées et
graissées à la main avec un pinceau.
3. Toutes les huit heures, lubrifiez le palier de retenue
du dispositif de protection de la prise de force. Les
raccords filetés moulés situés sur la protection près
de chaque palier sont destinés à servir de graisseurs
et doivent être lubrifiés toutes les huit heures de
fonctionnement.
