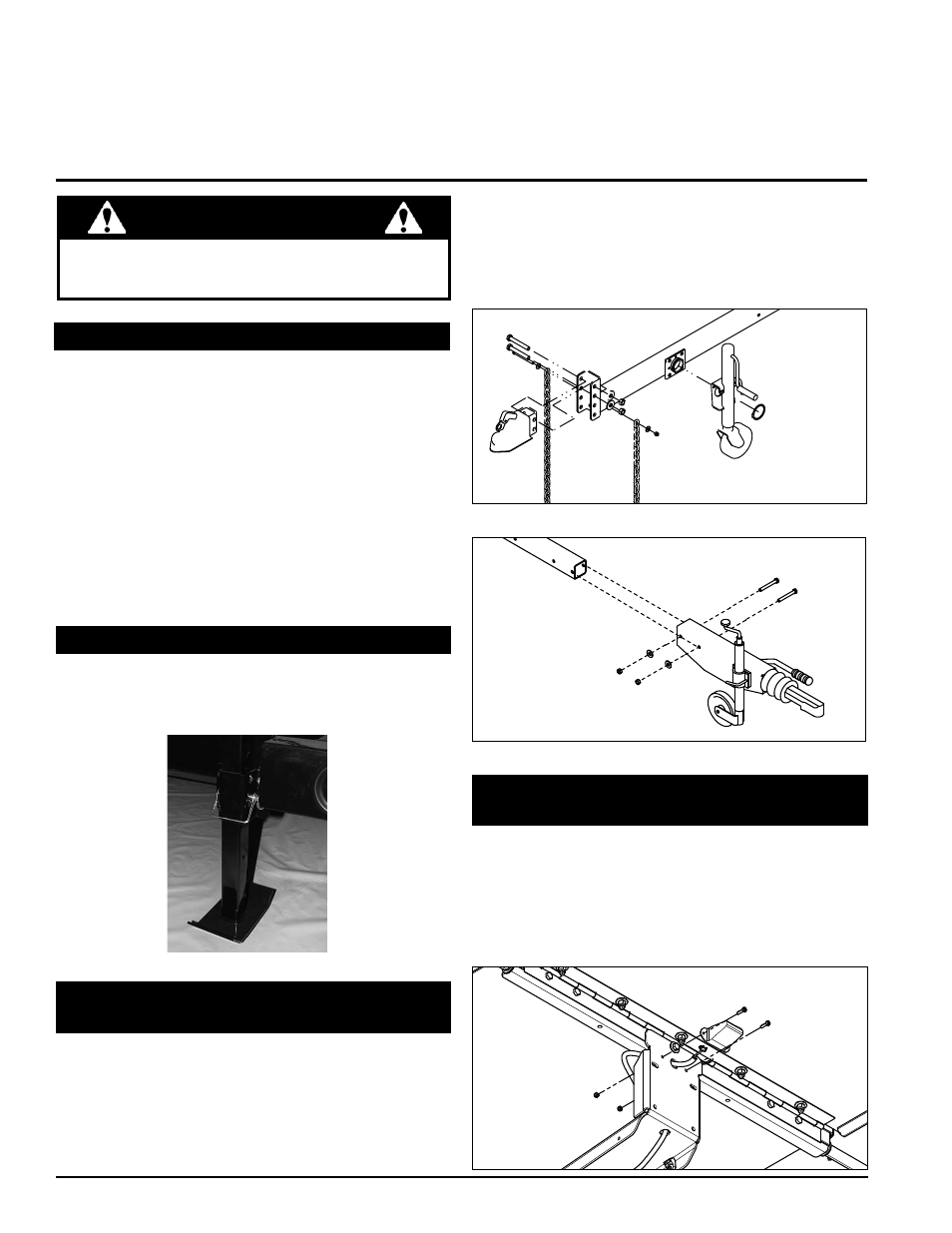

6 DÉCHIQUETEUSE DE 6 POUCES
Partie
ASSembLAGe
2
mISe eN GARDe
Si des boulons ou des écrous sont tombés dans la
machine, il est important de les enlever avant de démarrer
la machine.
2.1 FIxATION DeS ROUeS De LA RemORqUe
2.2 INSTALLez Le STAbILISATeUR ARRIÈRe
2.3 FIxATION De L'ATTeLAGe De LA
RemORqUe
Instructions à suivre dans les cas applicables.
Retirez la déchiqueteuse de son emballage d’expédition. 1.
Placez la machine sur une surface horizontale avant de tenter
de l’assembler. Consultez le tableau des couples de serrage
des boulons et des vis à la fin du manuel.
levez la remorque à plusieurs centimètres au-dessus du sol
2.
à l’aide d’un treuil ou d’un cric. Veillez à soutenir solidement
la déchiqueteuse.
Maintenez une des roues contre un des moyeux et alignez les
3.
trous des boulons de roue sur ceux des boulons de moyeu.
Vissez les écrous de roue (se trouvant dans le kit de pièces)
sur les boulons de roue et serrez-les à un couple de 75 lb-
pi. Effectuez ce serrage suivant une configuration en croix.
Procédez de même sur l'autre roue.
Installez le stabilisateur arrière en le glissant dans le guide de
support de la remorque à l'arrière du châssis de la déchiqueteuse.
Fixez et ajustez le stabilisateur à l’aide de la goupille expansible
fournie.
Instructions à suivre dans les cas applicables.
Fixez l’accouplement à rotule sur la partie soudée de l’attelage 1.
à l’aide des boulons de 1/2 x 4 po, des rondelles de 1/2 po et
des écrous de 1/2 po fournis. Serrez au couple correct.
Glissez la partie soudée de l’attelage dans la remorque de
2.
la déchiqueteuse et ramenez-la vers les trous de montage
de 1/2 po.
Modèles d’attelages américains
Modèle d’attelage européen
(Modèles européens uniquement)
Fixez le feu de la plaque d’immatriculation sur le support de 1.
la goulotte, situé sous la goulotte d’alimentation, à l’aide de
deux (2) écrous nº 10-24 et de deux (2) vis nº 10-24 x 1/2.
Branchez le faisceau de fils sur le feu de la plaque
2.
d’immatriculation.
2.4 FIxATION De LA PLAqUe
D’ImmATRICULATION
Connectez la partie soudée de l’attelage au châssis à l’aide 3.
des deux boulons de 1/2 x 4 1/2 po, des rondelles de 1/2 po
et des écrous de 1/2 po. Serrez au couple correct.
Vérifiez que le cric de la barre d’attelage et les chaînes de
4.
sécurité (modèles américains uniquement) sont installés
correctement.
