21 DÉCHIQUETEUSE 8 POUCES A PLATEAU TOURNANT
FRANÇAIS
SERVICE & ENTRETIEN
AVERTISSEMENT
AVANT D’INSPECTER OU D’EFFECTUER LE SERVICE DE TOUTE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ÉNERGIE, DÉSEMBRAYEZ
L’HYDRAULIQUE, OUVREZ L’ÉCRAN DE PROTECTION ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES MOBILES SONT VENUES À UN REPOS COMPLET.
13. Tour à tour, tournez chacun des boulons de tension de
courroie dans le sens des aiguilles d’une montre d’un nombre
égal de tours jusqu’à ce que la flèche au centre de la courroie
soit de 7/16” quand une charge de 20 lb est placée contre
la courroie.
14. Vérifiez l’alignement de la poulie en utilisant une règle
et ajustez la vis de tension de courroie appropriée si
nécessaire.
15. Serrez les quatre boulons de montage du moteur au couple
de serrage approprié.
16. Serrez les boulons fixant les éjecteurs de poulie sur le
moteur. Il doit y avoir un écartement de 0,028” entre la
courroie d’entraînement et les éjecteurs quand la courroie
est engagée.
17. Serrer le boulon de l’attache du moteur.
18. En utilisant une clé, tirer la petite poulie guide vers le centre
de la déchiqueteuse.
5.10.2 REMPLACEMENT DE LA COURROIE
D’ENTRAÎNEMENT HYDRAULIQUE
1. Vérifiez tous les ans l’état de la courroie d’entraînement
ou après toutes les 25 heures de fonctionnement, selon
l’événement qui se produit en premier. Si la courroie
est fissurée, effilochée, usée ou allongée, remplacez-la.
Suivez la procédure ci-dessous pour remplacer la courroie
d’entraînement.
2. En utilisant une clé, tirez la petite poulie guide pour l’éloigner
de la courroie hydraulique afin de relâcher la tension.
3. Retirez la courroie d’entraînement hydraulique de la poulie
d’entraînement du moteur et de la pompe hydraulique.
4. En utilisant une clé, tirez la petite poulie guide vers le centre
de la déchiqueteuse.
5. Installez la courroie d’entraînement hydraulique sur Ia
pompe hydraulique, sur l’extérieur de la poulie guide et sur
la poulie d’entraînement du moteur (figure 5.5).
6. Relâchez la poulie guide pour appliquer la tension sur la
courroie d’entraînement de la pompe hydraulique.
19. Installez la courroie d’entraînement de l’hydraulique sur la
pompe hydraulique (sur l’extérieur de la poulie guide) et sur
la poulie d’entraînement du moteur (Figure 5.5.)
20. Relâchez la poulie guide pour appliquer la tension sur la
courroie d’entraînement de la pompe hydraulique.
21. Levez la poignée d’engagement, démarrez le moteur et
abaissez la poignée d‘engagement pour essayer les unités.
Ajustez les poulies et la tension de courroie si nécessaire.

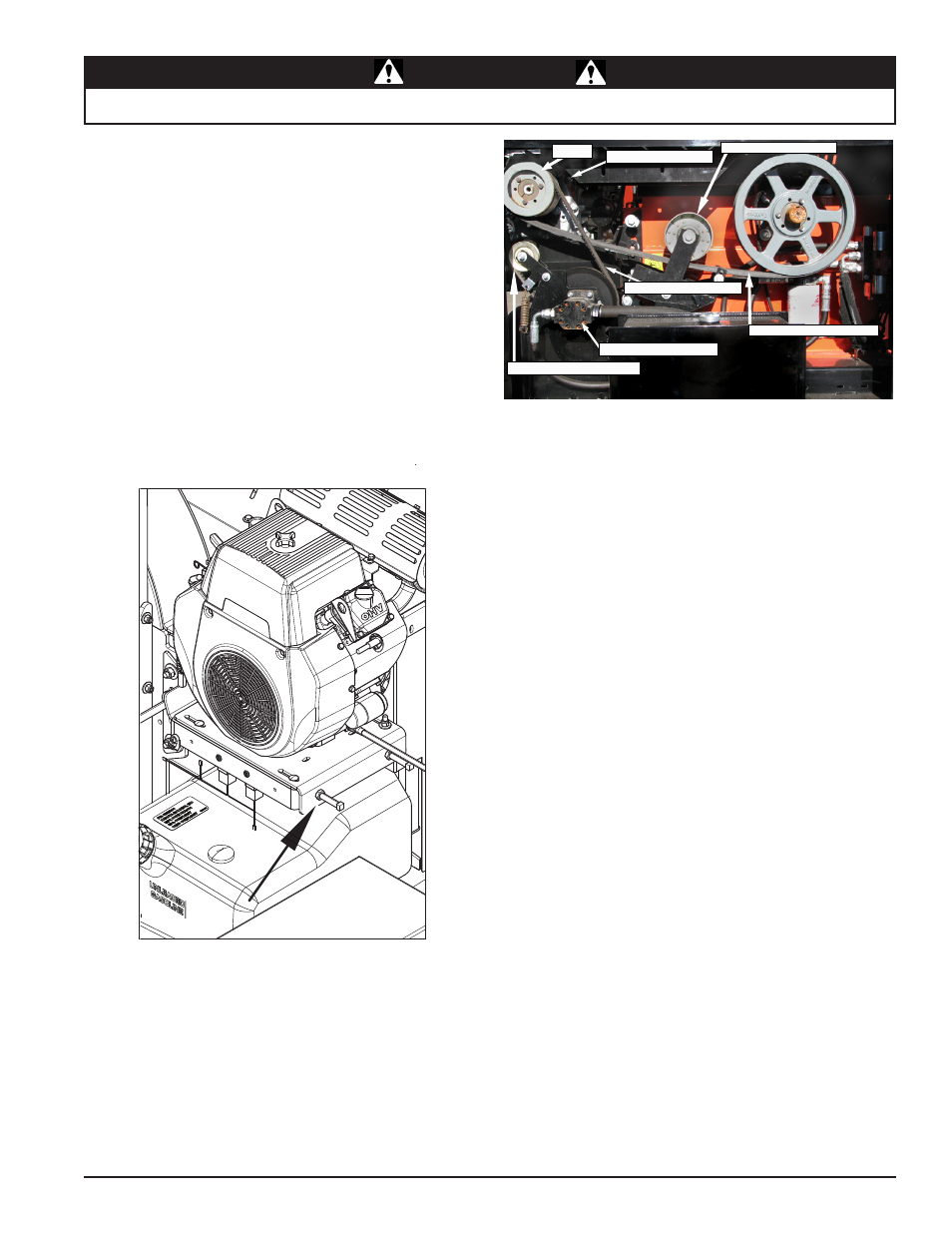

Figure 5.5, Les boulons de tension sont dirigés vers
l’extérieur sur le dessin
POULIE
ATTACHE DE MOTEUR
COURROIE D’ENTRAINMENT
PETITE POULIE GUIDE
GRANDE POULIE GUIDED
COURROIE HYDRAULIQUE
POMPE HYDRAULIQUE
