dÉChIQUETEUSE À PLaTEaU ToURnanT 18
SERVICE & ENTRETIEN
aVanT d’InSPECTER oU d’EFFECTUER LE SERVICE dE ToUTE PIÈCE dE CETTE MaChInE, CoUPER La SoURCE d’ÉnERGIE, dÉSEMbRaYER
L’hYdRaULIQUE, oUVRIR L’ÉCRan dE PRoTECTIon ET S’aSSURER QUE ToUTES LES PIÈCES MobILES SonT VEnUES À Un REPoS CoMPLET.
AVeRTISSemeNT
5.9 RemORqUe 5.8 dISqUe ObSTRUÉ
Si la machine devient obstruée, lever la poignée d’engagement,
arrêter le moteur, débrancher le fil de bougie et laisser la
machine venir à un arrêt complet avant d’enlever les débris.
ne pas faire fonctionner la machine sans les protecteurs et
écrans corrects en place.
AVeRTISSemeNT
L’introduction de matériau trop grand ou en trop grand nombre
en même temps peut obstruer la déchiqueteuse. Pour dégager
un disque obstrué, procéder de la manière suivante:
Relever la poignée d’engagement et fermer l’interrupteur à clé du 1.
moteur. Laisser toutes les pièces mobiles venir au repos complet.
Retirer les deux boulons de 3/8” qui retiennent le couvercle
2.
d’accès sur le bâti de déchiqueteuse et soulever le couvercle
d’accès.
Retirer la goupille d’arrêt de sa position de rangement (voir
3.
ci-dessous).
Tourner le clapet de non-retour dans le sens horaire pour
4.
engager la pompe de vérin.
Pomper à l’aide de la poignée pour relever le rouleau
5.
d’alimentation jusqu’à ce que la position de la goupille d’arrêt
s’aligne avec l’un des trous de console de support.
Immobiliser la position en mettant la goupille d’arrêt à travers
6.
la console de support et la position de goupille d’arrêt.
Effectuer un nettoyage pour enlever les débris du disque de
7.
déchiqueteuse, tourner le disque à la main pour s’assurer
qu’il est libre de tourner. Faire attention à éviter les lames de
déchiqueteuse lors de l’enlèvement des débris.
Retirer la goupille d’arrêt et la remettre dans sa position
8.
de rangement. En LaISSanT La GoUPILLE d’aRRÊT
danS ToUTE aUTRE PoSITIon, on PEUT GÊnER LE
FonCTIonnEMEnT dU RoULEaU d’aLIMEnTaTIon.
Tourner le clapet de non-retour dans le sens antihoraire pour
9.
débrayer la pompe et abaisser le vérin.
Fermer le couvercle d’accès et remettre les boulons en place.
10.
démarrer le moteur, abaisser la poignée d’engagement 11.
lorsque le moteur tourne pour engager la courroie
d’entraînement. Recommencer le fonctionnement avec une
commande des gaz à ¼.
GOUPILLE
D’ARRÊT EN
POSITION DE
RANGEMENT
POSITION DE
GOUPILLE D’ARRÊT
CONSOLE DE
SUPPORT
VÉRIN DE ROULEAU
D’ALIMENTATION
CLAPET DE
NON-RETOUR

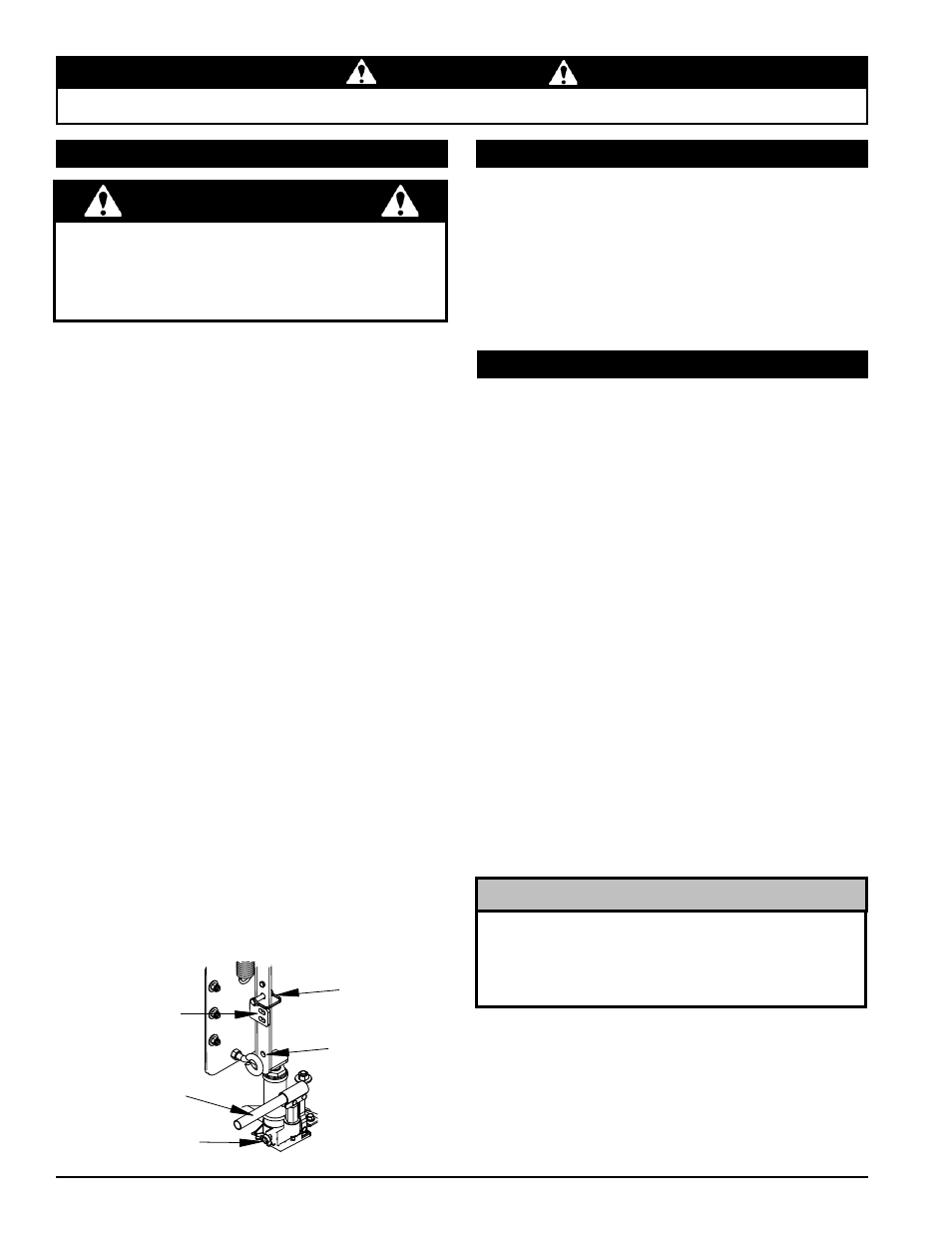

Figure 5.4 - Vérin de rouleau d’alimentation
5.10 COURROIeS d’eNTRAÎNemeNT
5.10.1 RemPLACemeNT de COURROIe
d’eNTRAÎNemeNT de dISqUe
Vérifier tous les ans l’état de la courroie d’entraînement ou après
toutes les 25 heures de fonctionnement, selon l’événement qui
se produit en premier. Si la courroie est fissurée, effilochée, usée
ou allongée, la remplacer. Remplacer seulement la courroie par
une courroie du type en bandes d’origine. ne pas utiliser des
courroies de type unique.
Lever la poignée d’engagement pour désembrayer la 1.
courroie d’entraînement.
desserrer le boulon sur l’attache du moteur. nE PaS
2.
L’EnLEVER.
desserrer les boulons fixant l’éjecteur de courroie sur le
3.
moteur (situé au-dessus de la petite poulie). nE PaS LES
EnLEVER.
assurer que les boulons de mise sous tension de courroie
4.
sur la plaque de montage du moteur sont serrés contre le
support de moteur.
Tourner chacun des deux boulons de huit tours dans le sens
5.
inverse des aiguilles d’une montre.
desserrer les quatre boulons du support de moteur et faire
6.
glisser le moteur vers le bâti de la déchiqueteuse.
Retirer la grande poulie guide.
7.
En utilisant une clé, tirer la petite poulie guide pour l’éloigner 8.
de la courroie hydraulique pour relâcher la tension.
Retirer la courroie d’entraînement hydraulique de la poulie 9.
d’entraînement sur le moteur.
Retirer l’ancienne courroie d’entraînement du disque et
10.
installer la nouvelle courroie d’entraînement sur le moteur
et la grande poulie.
Installer la grande poulie guide.
11.
abaisser la poignée d’engagement pour engager la courroie 12.
d’entraînement.
Si la courroie ne s’installe pas facilement, tourner les deux
boulons de tension de courroie dans le sens inverse des
aiguilles d’une montre d’un nombre égal de tours et faire
glisser le moteur pour le rapprocher de la déchiqueteuse
jusqu’à ce que la courroie puisse être installée.
NOTe
Vérifiez le serrage des boulons de roue tous les mois. 1.
Vérifiez la pression de gonflage des pneus tous les mois. 2.
Vérifiez et regarnissez les roulements de roue avec de la 3.
graisse tous les 12 mois.
Pour remorquer, connectez toujours les chaînes de sécurité.
4.
assurez-vous que les boulons de l’attelage de la remorque
sont bien serrés.
Vérifiez les feux de la remorque périodiquement.
5.
