DÉCHIQUETEUSE 9 POUCES
AssemblAge

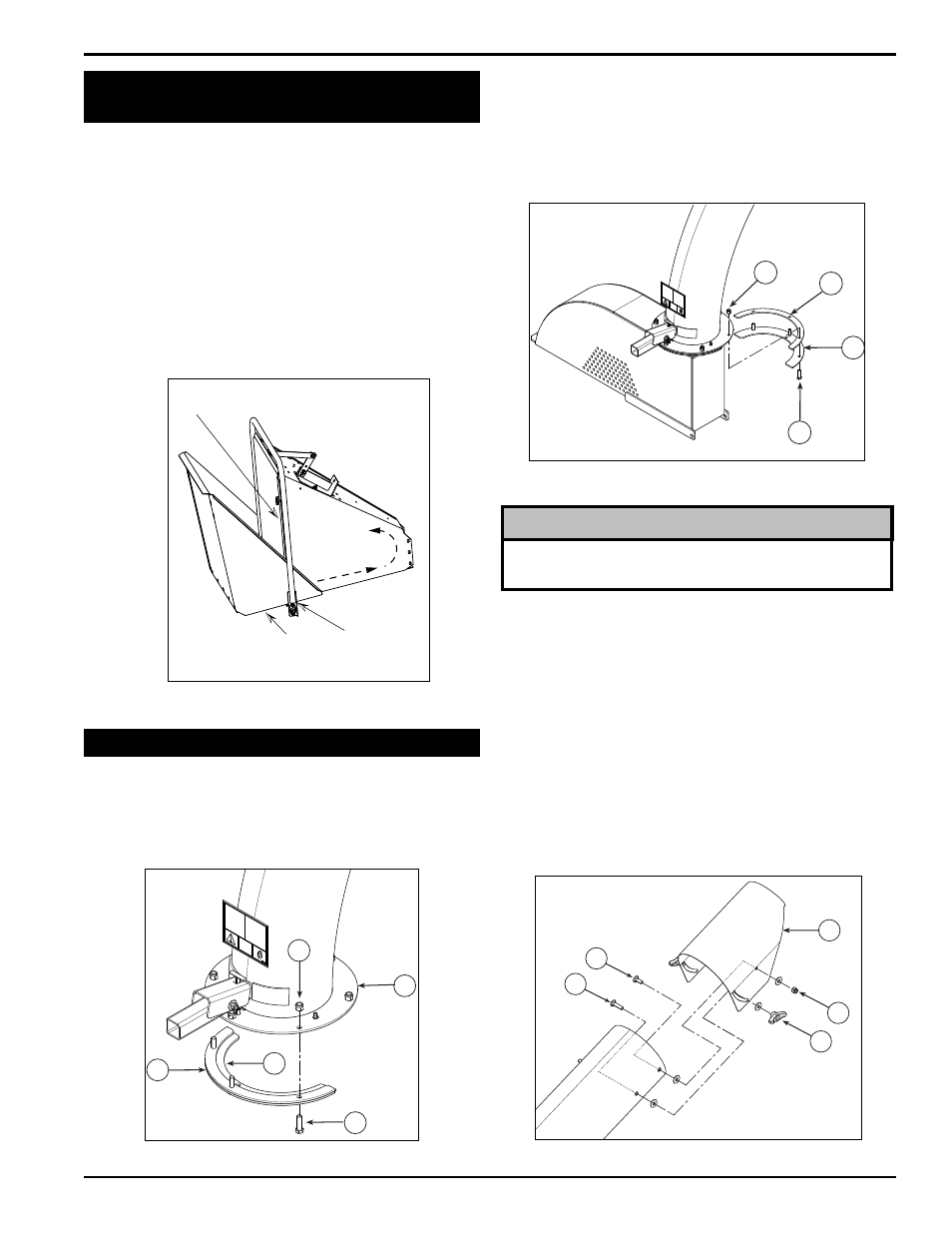

1. Inclinez le plateau de rallonge ver le haut, de sorte que
sa partie inférieure soit dirigée vers l’extérieur (figure 2,3).
Glissez les rebords du plateau entre la charnière et les
rebords de la goulotte de la déchiqueteuse.
2. Inclinez le plateau vers le bas jusqu’à ce qu’il repose sur la
charnière et que ses rebords soient en contact avec l’arrière
des rebords de la goulotte de la déchiqueteuse.
3. Insérez cinq boulons de carrosserie de 3/8 x 1 po (se trouvant
dans le kit du propriétaire) dans le plateau de rallonge et la
charnière. Immobilisez les boulons à l’aide de rondelles et
d’écrous Nylock du bas.
4. Fixez la pièce soudée de support de la goulotte sur le trou
central de la goulotte à l’aide du boulon existant.
2.4 FIxATION DU PLATEAU DE RAL-
LONGE
REBORD DU
PLATEAU DE
RALLONGE
REBORD DE GOULOTTE
DE DÉCHIQUETEUSE
CHARNIÈRE DE
RALLONGE
Figure 2,3. Fixation du plateau de rallonge
2.5 FIxATION DU TUBE DE DECHARGE
Gardez les écrous aussi serrés que possible tout en permettant
à la goulotte d’évacuation de tourner librement.
NOTE
Figure 2,4. Ensemble de goulotte d’évacuation Figure 2,6. Ensemble de déflecteur
Figure 2,5. Ensemble de goulotte d’évacuation
1. Fixez un anneau de support (1) et un anneau d’écartement
(2) sur la base du tube de décharge (3) à l’aide de trois
boulons (4) de 3/8 x 1 1/4 po et d’écrous Nylock (5). serrez
en laissant un écart de 1/16 po pour permettre le montage
sur la bride. Voir la Figure 2.4.
1
2
3
4
5
6
7
9
8
10
1
2
4
5
2. Faites glisser le tube sur la bride de montage du châssis de la
déchiqueteuse. L’anneau de support (1) du tube de décharge
doit glisser sous le rebord de la bride. serrez les boulons et
les écrous pour l’immobiliser.
3. Installez la deuxième moitié de la pièce d’écartement (2) et
de l’anneau de support sur le tube de décharge à l’aide des
boulons (4) de 3/8 x 1 1/4 po et des écrous Nylock (5).
4. Graissez l’embout de graissage situé à la base de la goulotte
pour la lubrifier. Faites tourner la goulotte et graissez-la
jusqu’à ce qu’elle tourne librement.
5. Faites tourner le tube de 360 degrés et bloquez-le à l’aide
de la goupille de blocage pour vous assurer qu’il est
correctement monté.
6. Fixez le déflecteur (6) sur le tube de décharge. Pour connecter
le déflecteur, faites passer deux boulons (7) de 3/8 x 1 1/2 po
dans le trou inférieur du tube de décharge. Faites passer ces
boulons à travers l’intérieur du tube, la rondelle, le déflecteur,
la rondelle, puis le bouton (8).
7. terminez en boulonnant le déflecteur sur le tube à l’aide
de deux boulons (9) de 3/8 x 1 po insérés dans le trou à
l’extrémité du tube de décharge, puis fixez avec des rondelles
de 3/8 po et des écrous Nylock (10).
