14 DÉCHIQUETEUSE À PRISE DE FORCE 540
SeRVICe & eNTReTIeN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
mise eN Garde
Faire attention que la lame ne surchauffe pas et qu’elle 3.
ne change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
Utiliser des temps courts de meulage et refroidir avec de l’eau
4.
ou un certain type de liquide de refroidissement.
Aiguiser une quantité égale de chaque lame pour maintenir
5.
l’équilibre du disque.
De petites imperfections comme des entailles et des bavures
6.
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
Pour les lames qui ont été aiguisées à maintes reprises,
7.
s’assurer que la surface aiguisée s’étend au-delà de
l’ouverture de la fente de déchiquetage. Si elle ne s’étend pas
au-delà de l’ouverture, il faut remplacer les lames.
5.5 rÉGLaGe de L’eNCLUme de La
dÉCHiqUeTeUse
Le dégagement entre les lames de la déchiqueteuse et l’enclume
doit être compris entre 1/16 et 1/8 de pouce. Vérifiez le
dégagement toutes les huit heures de fonctionnement et effectuez
les réglages nécessaires. L’enclume est réversible. Les quatre
côtés de l’enclume peuvent servir au déchiquetage.
Pour régler l’enclume :
Retirez les deux boulons de 3/8 po situés sur le couvercle 1.
d’accès au rotor.
Levez le couvercle d’accès pour faire apparaître le rotor.
2.
À partir de l’intérieur du boîtier, mesurez le dégagement entre 3.
la lame et l’enclume de la déchiqueteuse.
Desserrez les trois boulons de 1/2 po retenant l’enclume sur
4.
le châssis de la déchiqueteuse. On accède à ces boulons
sous le rouleau d’alimentation (voir l’illustration ci-dessous).
Réglez l’enclume vers l’intérieur ou l’extérieur pour obtenir 5.
le dégagement correct. Vérifiez le dégagement de toutes les
lames par rapport à l’enclume.
Serrez les boulons de l’enclume à 75 lb-pi et boulonnez le
6.
couvercle d’accès au rotor pour le fermer.
Si le bord de l’enclume est endommagé ou présente une usure
irrégulière, retirez les trois boulons retenant l’enclume et utilisez
l’un des trois autres bords. Réglez à la mesure correcte.

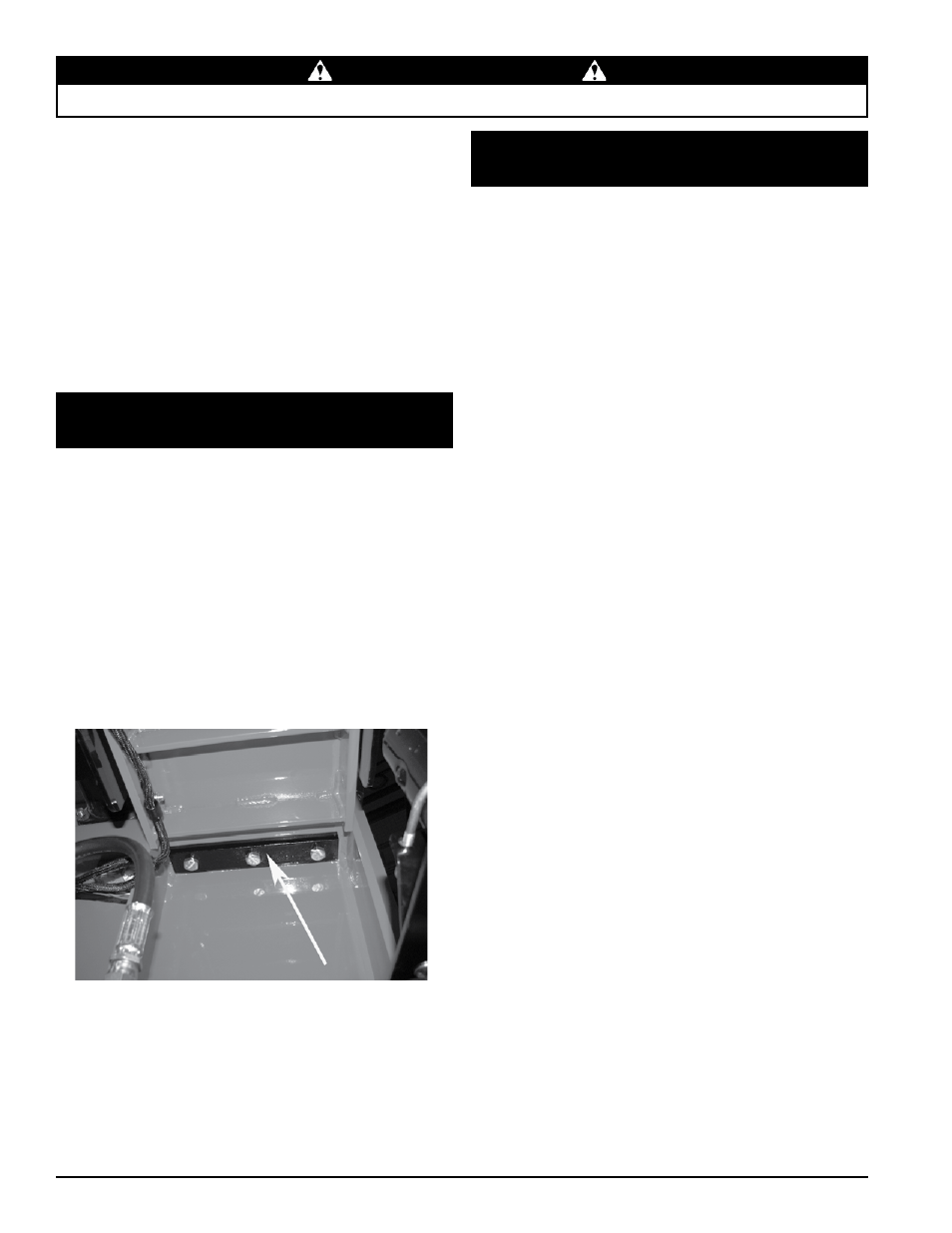

La flèche montre l’enclume de la déchiqueteuse
Le capteur d’avance électronique est en option sur le modèle
CH8540 et standard sur le modèle CHF9540H. Pour programmer
le capteur, suivez les instructions ci-dessous.
ÉTaPe 1 – LaNCer Le mOde PrOGramme
Appuyez sur le bouton « S » sans le relâcher tout en tournant
la clé de contact sur la position « marche » jusqu’à ce que le
symbole « L » commence à clignoter sur l’affichage à cristaux
liquides (LCD).
ÉTaPe 2 – eNTrer bas rÉGime (b=bas)
Le réglage bas représente la vitesse en tours/minute à laquelle
le rouleau d’alimentation s’arrête. La flèche « vers le haut »
augmente le réglage de la vitesse tandis que la flèche « vers le
bas » le diminue. Avec un réglage de vitesse bas, le moteur peine
davantage avant que le rouleau d'alimentation ne s’arrête.
Appuyez sur la flèche appropriée (vers le haut ou vers le bas) 1.
jusqu’à ce que la vitesse désirée s’affiche (1375 tr/min est le
réglage recommandé).
Appuyez une fois sur le bouton « S » pour sauvegarder
2.
le réglage affiché. Ne choisissez pas un réglage égal ou
inférieur à zéro.
ÉTaPe 3 – eNTrer ViTesse NOrmaLe (N=NOrmaLe)
Le réglage normal représente la vitesse en tours-minute à laquelle
tourne normalement le rotor de la déchiqueteuse.
Appuyez sur la flèche appropriée (vers le haut ou vers le bas) 1.
jusqu’à ce que la vitesse désirée s’affiche (1500 tr/min est le
réglage recommandé).
Appuyez une fois sur le bouton « S » pour sauvegarder le
2.
réglage affiché.
ÉTaPe 4 – eNTrer ViTesse ÉLeVÉe (É=ÉLeVÉe)
Ce réglage n’est pas nécessaire avec cette application.
Réglez sur zéro pour désactiver. 1.
Appuyez une fois sur le bouton « S » pour sauvegarder 2.
lorsque zéro s’affiche.
ÉTaPe 5 – eNTrer ViTesse reTOUr (reT=reTOUr)
Le réglage retour représente la vitesse en tours/minute à laquelle
le rouleau d’alimentation se remet en marche. Le rouleau
d’alimentation doit se remettre en marche avant que le rotor
n’atteigne la vitesse « normale » afin d’optimiser l’efficacité de
la déchiqueteuse. Un réglage de vitesse élevé permet au moteur
de reprendre de la puissance avant la remise en marche du
rouleau d’alimentation.
Appuyez sur la flèche appropriée (vers le haut ou vers le bas) 1.
jusqu’à ce que la vitesse désirée s’affiche (1400 tr/min est le
réglage recommandé).
ÉTaPe 6 – eNTrer Le NOmbre de PÔLes (iPU-NOmbre
de PÔLes)
Le nombre de pôles sert à indiquer le nombre de dispositifs de
captage de vitesse.
Appuyez sur la flèche appropriée (vers le haut ou vers le bas) 1.
jusqu’à ce que (1) s’affiche.
Appuyez une fois sur le bouton « S » pour sauvegarder,
2.
lorsque un (1) s'affiche.
5.6 PrOGrammaTiON de La
COmmaNde LOFa
