Manuel du propriétaire du Cybex
24

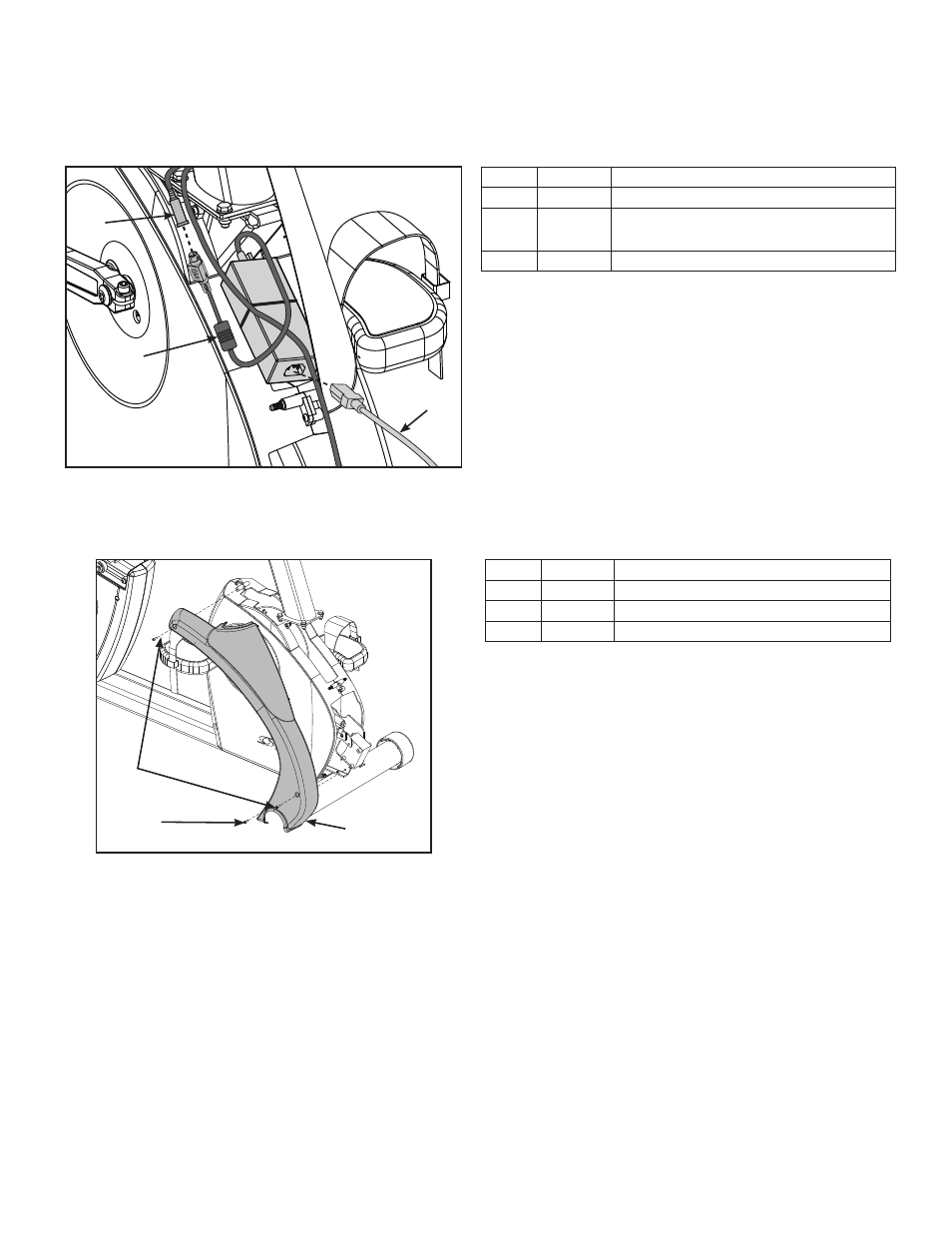

8. Connectez le connecteur DIN du câble de la console sur la sortie de l'alimentation électrique.
Assurez-vous que les deux connecteurs soient enclenchés et ne puissent pas être séparés
sans retirer la protection pour les libérer.
3
1
2
Article Description
1 Sortie de l'alimentation électrique
2 Connecteur DIN du câble de la
console
3 11 Cordon d'alimentation
Installez les caches avant.
1. Installez le cache avant droit à l'aide de trois vis et d'un tournevis cruciforme.
1
3
2
Article Description
1 15 Vis, 8-16 x .50 po (3)
2 16 Vis, 8-16 x .75 po (1)
3 4 Cache avant droit
Outre les trois vis de montage par cache avant, il y a cinq connecteurs en plastique qui maintiennent
les caches avant ensemble. Assurez-vous que les quatre connecteurs en plastique sont insérés
correctement dans chaque cache avant.
