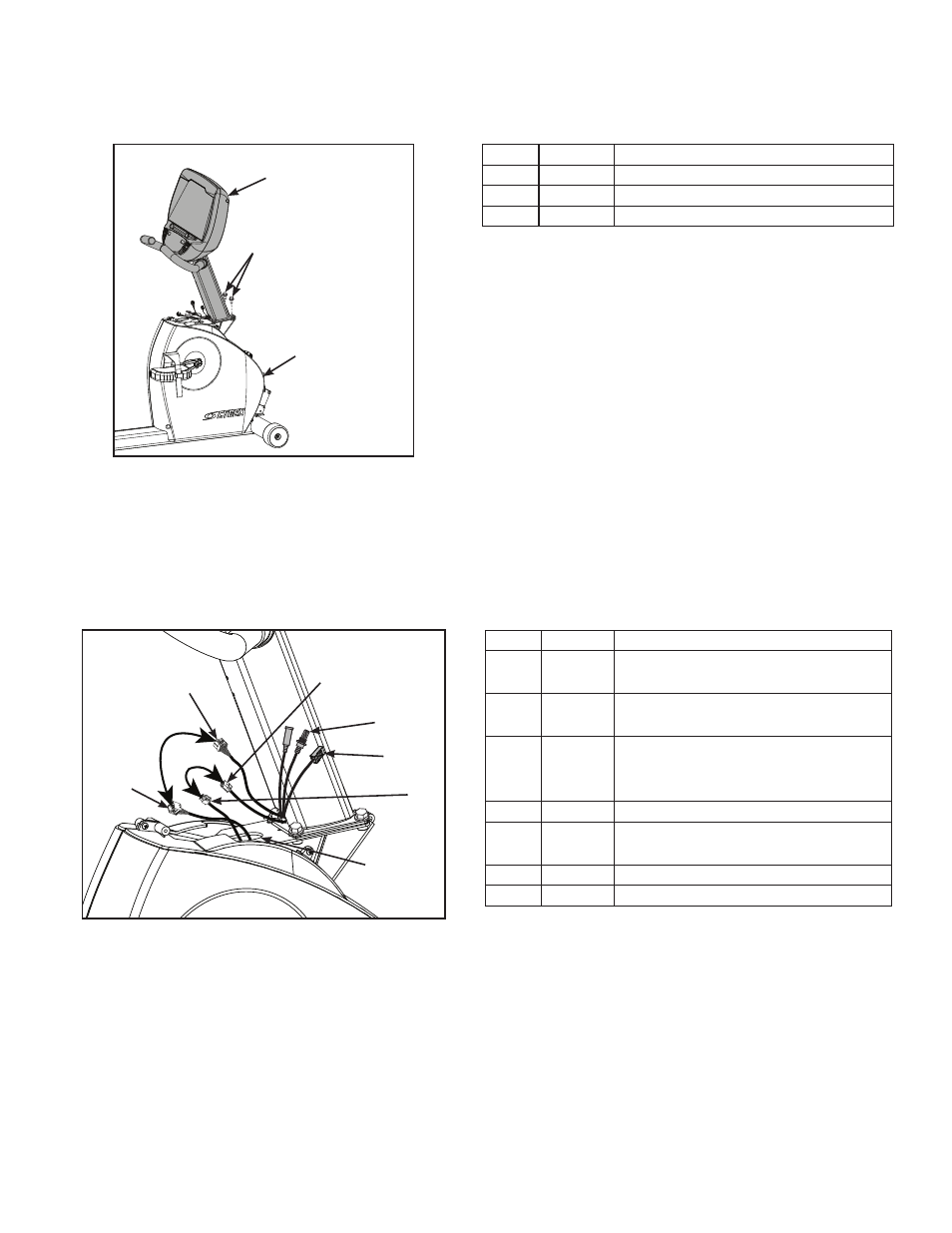

2. Placez la console dans la bonne position sur le châssis en la faisant glisser sur les deux vis de
montage.
2
3
1
Article Description
1 2 Assemblage de la console
2 13 Vis (2)
3 1 Assemblage du châssis
3. Enfilez à la main les deux autres vis.
4. Fixez solidement les quatre vis à l'aide d'une clé à douilles de 1/2 po.
5. Branchez le connecteur supérieur du câble de l'affichage au connecteur inférieur du câble
de l'affichage. Assurez-vous que les connecteurs de câbles s'enclenchent et sont fixés
solidement.
1
3
6
4
7
2
5
Article Description
1 Connecteur supérieur de
l'affichage
2 Connecteur inférieur de
l'affichage
3 Connecteur supérieur du
dispositif de fréquence
cardiaque
4 Câble coaxial
5 Connecteur inférieur du dispositif
de fréquence cardiaque
6 Trou supérieur dans le cadre
7 Câble Ethernet
6. Branchez le connecteur supérieur du système de la fréquence cardiaque au connecteur
inférieur du système de la fréquence cardiaque.
7. Glissez chaque connecteur de câble dans le trou supérieur du cadre. Évitez de pincer ou
d'endommager les câbles lors de l'assemblage.
