Manuel du propriétaire du Cybex
16

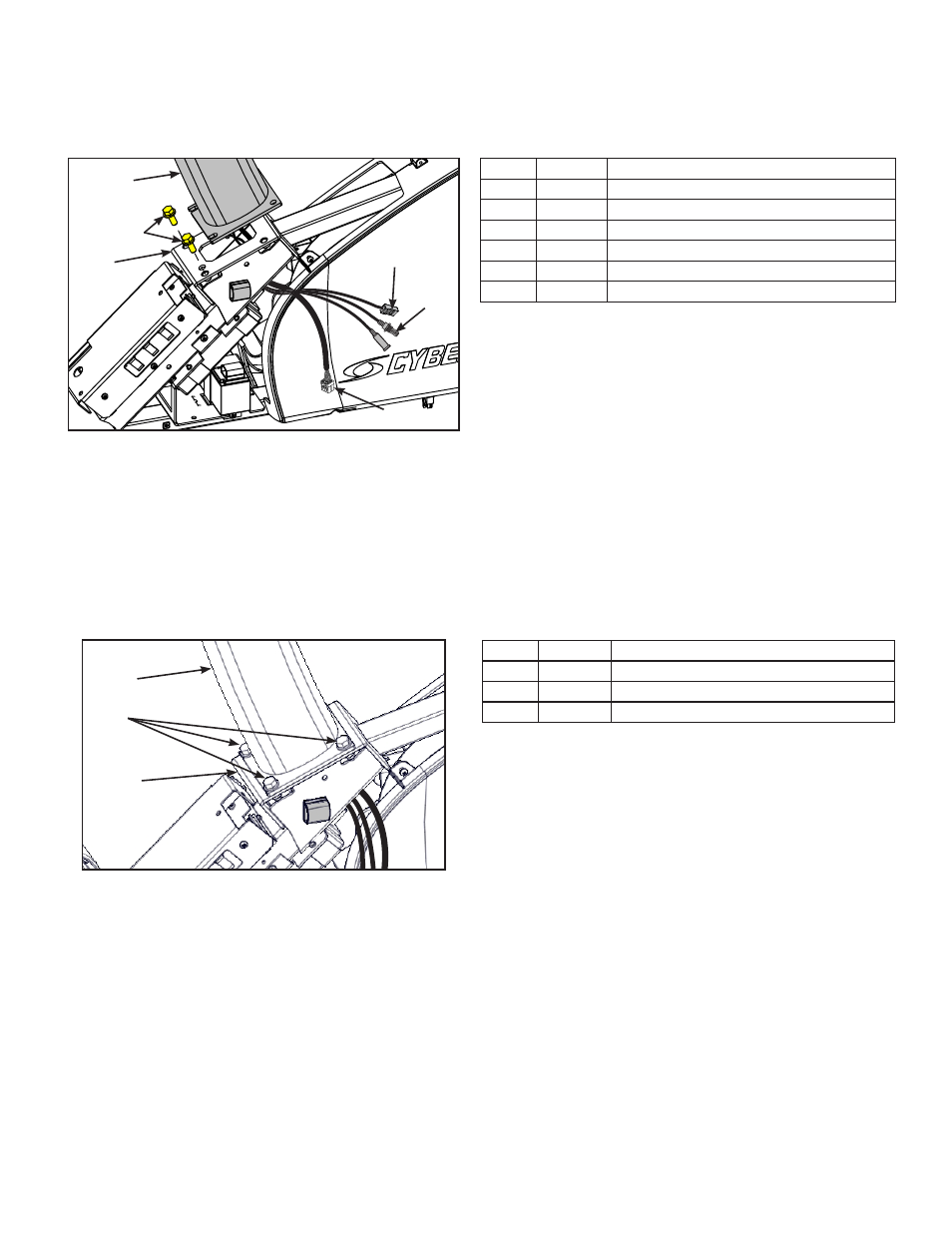

Installez la console sur le châssis.
1. Enfilez à la main deux vis sur le châssis.
1
2
3 6
4
5
Article Description
1 Assemblage de la console
2 13 Vis (2)
3 1 Assemblage du châssis
4 Câble coaxial
5 Câble d'affichage
6 Câble Ethernet
La console devra être soutenue pendant les étapes 2 à 5.
2. Insérez le câble de l'affichage, de l'alimentation, coaxial et Ethernet par le cadre du côté
gauche. Évitez de pincer ou d'endommager les câbles lors de l'assemblage.
3. Placez la console dans la bonne position sur le châssis en la faisant glisser sur les deux vis de
montage.
4. Enfilez à la main les deux autres vis.
2
3
1
Article Description
1 Assemblage de la console
2 13 Vis (2)
3 1 Assemblage du châssis
5. Fixez solidement les quatre vis à l'aide d'une clé à douilles de 1/2 po.
