30
Manuel d’utilisation de la Cybex
Soulever et déplacer l’appareil
1. Enlevez les gros boulons et les supports d'expédition. Pour le moment, laissez le matériel
d'emballage sur les bras de liaison. Cela permettra de protéger la peinture de l'appareil lors de
l'assemblage.
2. Saisissez chaque jambe de support arrière fermement et soulevez avec une personne de
chaque côté.
3. Soulevez les jambes de support arrière inférieures en utilisant des méthodes de levage
appropriées de sorte que les roues de transport avant soient en mesure de rouler sur le sol.
4. Déplacez l'appareil jusqu'à l'emplacement souhaité.
5. Abaissez les jambes de support arrière.

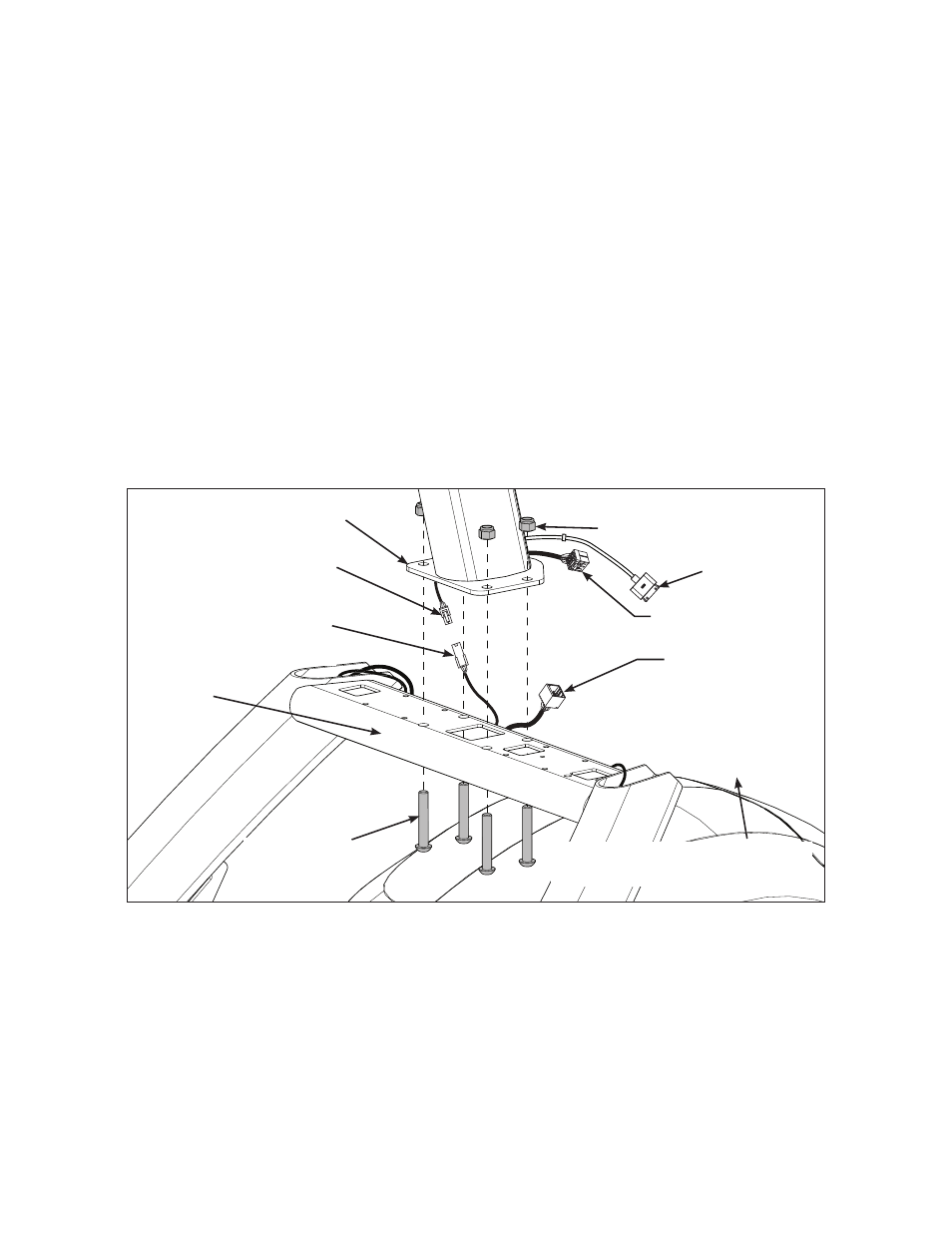

Fixez 770AT l'assemblage de la console.
1. Placez la console sur le cadre. Assurez-vous de ne pas pincer les câbles en abaissant
la console.
Câble inférieur de
fréquence cardiaque
Câble supérieur de
fréquence cardiaque
Câble supérieur
d'affichage
Console
Contre-écrous (4)
Boulons (4)
Câble pour
iPod
Châssis
Câble inférieur
d'affichage
2. Insérez (par dessous) les quatre boulons dans le cadre et la console.
3. Vissez à la main les quatre contre-écrous sur les boulons.
4. Serrez les quatre boulons et contre-écrous avec une clé Allen de 55 mm (7/32 po.) et une clé
à fourche de 1,43 cm (9/16 po.).
5. Branchez le câble supérieur de fréquence cardiaque dans le câble inférieur.
6. Branchez le câble supérieur de l’écran dans le câble inférieur.
Câble coaxial (option
Moniteur de visualisation E3)
