Guide du propriétaire du Cybex
19

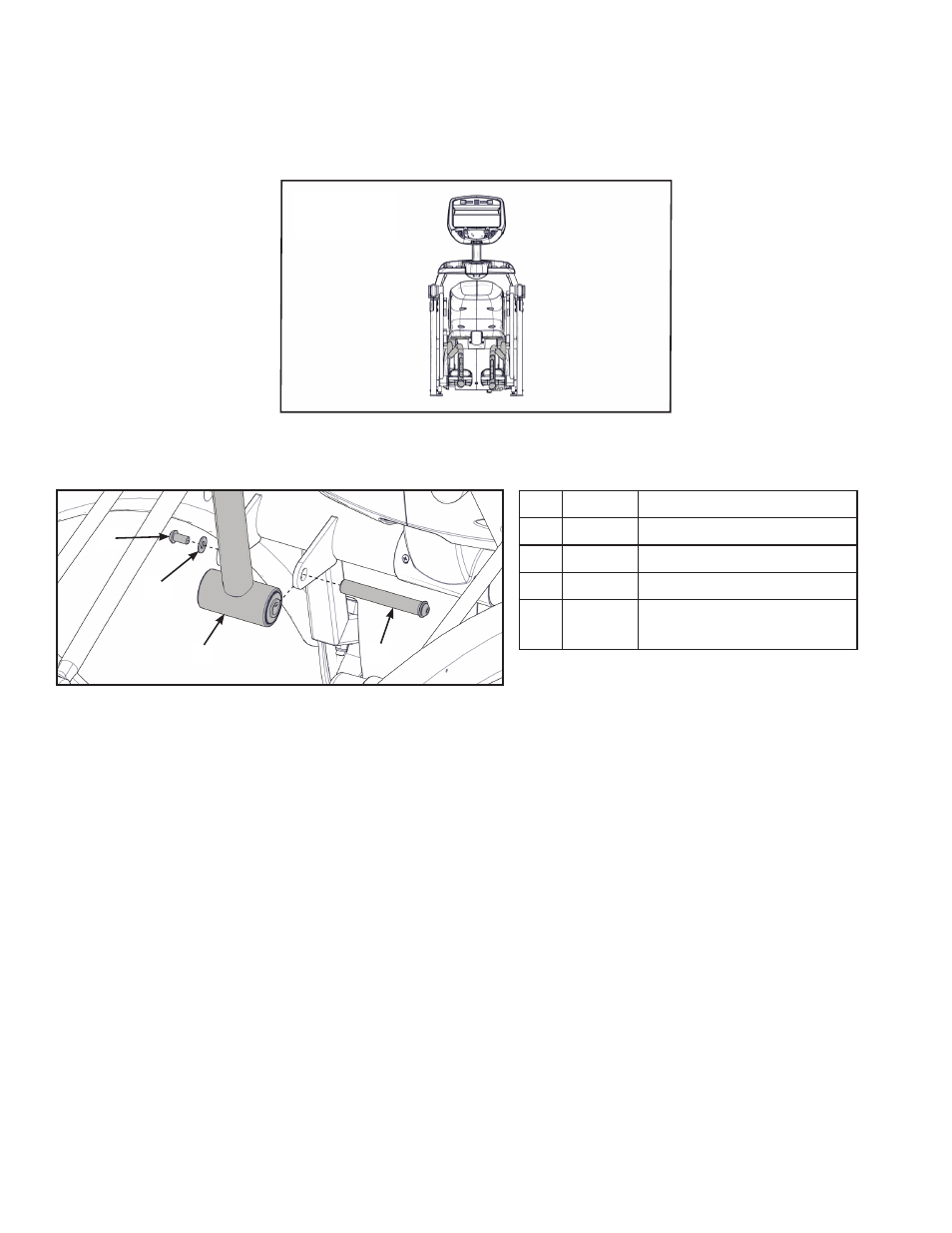

Retirez l'assemblage des poignées gauche et droite
Les poignées gauche et droite sont expédiées dans des positions tournées. Les poignées doivent
être retirées et tournées sur 180 degrés pour une installation et un assemblage appropriés.
Shipping
Position
1. Retirez une vis et une rondelle de l'assemblage de la poignée gauche à l'aide de deux clés
Allen de 7/32 po.
3
2
4
1
Article Description
1 Vis
2 Rondelle
3 Poignée gauche
4 Assemblage de l'arbre
du pivot
2. Glissez l'arbre du pivot vers l'extérieur et retirez la poignée gauche.
3. Tournez la poignée gauche sur 180 degrés.
4. Appliquez la Loctite aux filetages à l'intérieur de l'arbre du pivot et vissez.
5. Placez la poignée droite en position et ramenez l'arbre du pivot à sa position initiale.
6. Installez la vis et la rondelle sur la poignée gauche à l'aide de deux clés Allen de 7/32 po.
