Guide du propriétaire du Cybex
16
Soulevez et déplacez l'appareil
1. Retirez avec précaution les tire-fonds et les supports d’expédition. Laissez le matériel
d’emballage sur les bras de liaison pour l'instant. Vous éviterez ainsi d’érafler la peinture
pendant l’assemblage.
2. Tenez fermement chaque support arrière et soulevez en laissant une personne de chaque
côté.
3. Soulevez les supports arrière inférieurs à l'aide de méthodes de levage appropriées afin que
les roues de transport avant puissent rouler sur le sol.
4. Faites rouler l'appareil jusqu'à l'emplacement prévu.
5. Supports arrière inférieurs.

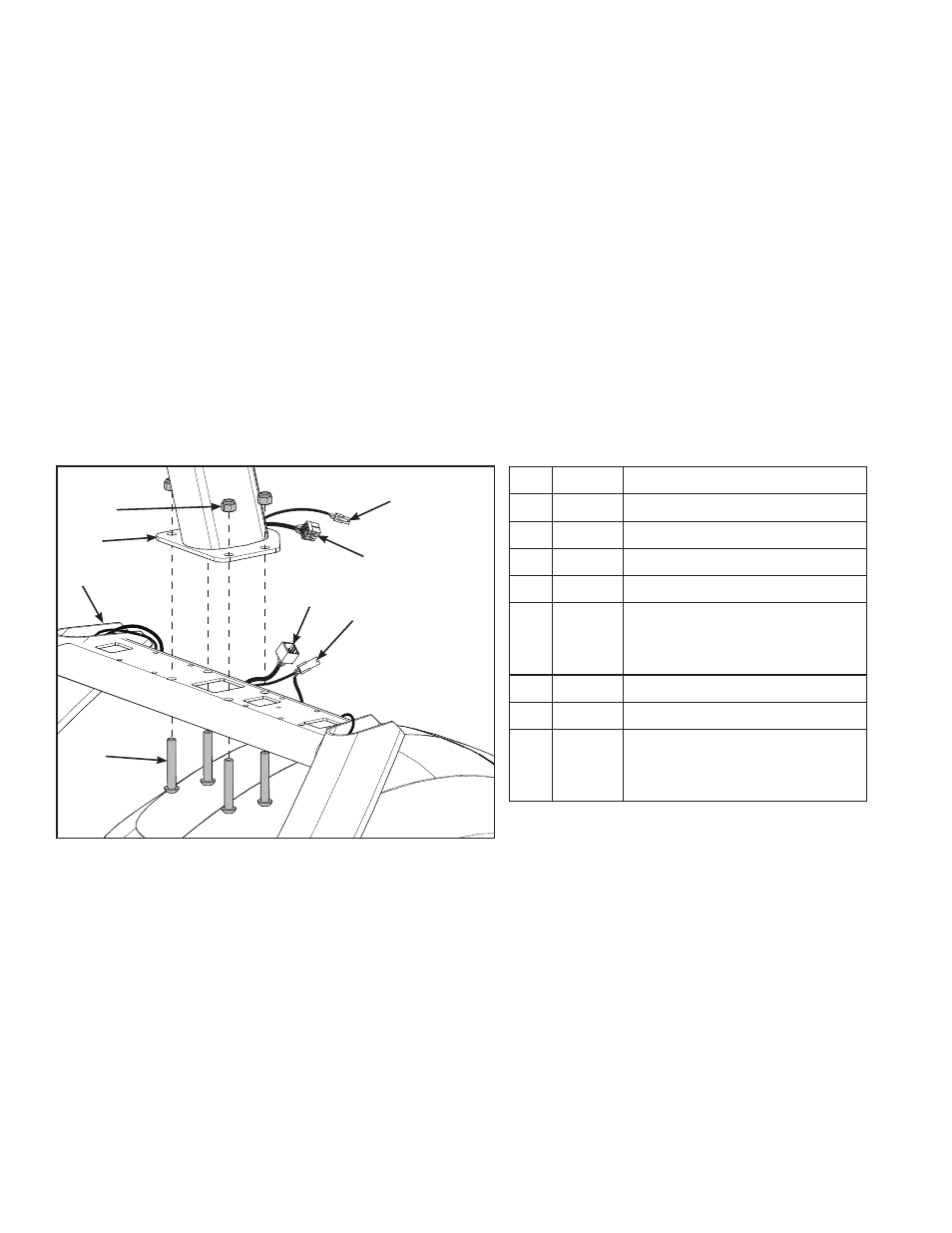

Installez la console
1. Placez la console en position sur le châssis. Ne pincez pas les câbles en posant la console.
8
5
6
2
1
4
3
7
Article Description
1 19 Rondelles de blocage (4)
2 2 Assemblage de la console
3 1 Assemblage du châssis
4 17 Boulons (4)
5 Câble supérieur du
dispositif de contrôle du
rythme cardiaque
6 Câble d'affichage supérieur
7 Câble d'affichage inférieur
8 Câble inférieur du dispositif
de contrôle du rythme
cardiaque
2. Insérez (à partir du dessous) les quatre boulons dans le châssis et la console.
3. Vissez à la main les quatre rondelles de blocage sur les boulons.
4. Serrez les quatre boulons à l'aide d'une clé Allen de 7/32 po et d'une clé à fourche de 9/16 po.
5. Branchez le connecteur du câble d'affichage supérieur dans le connecteur du câble
d'affichage inférieur.
6. Branchez le câble supérieur du dispositif de contrôle du rythme cardiaque dans le câble
inférieur correspondant.
