BRONKHORST HIGH-TECH B.V.
1.7 Electronique
Chaque coffret est conçu pour protéger l’électronique des IRF et IEM.
Les cartes électroniques conçues par Bronkhorst High-Tech B.V. sont réalisées avec des composants
montés en surface (CMS).
Chaque carte électronique est configurée selon l’une des configurations de sortie suivantes (avec les entrées
correspondantes) :
Code Signal de sortie Signal d’entrée
du signal capteur consigne
A 0…5 Vcc 0…5 Vcc
B 0…10 Vcc 0…10 Vcc
F 0…20 mA (sortant) 0…20 mA (sortant)
G 4…20 mA (sortant) 4…20 mA (sortant)
K 0…5 Vcc (câble compensation) n/a Seulement pour débitmètres
L 0…10 Vcc (câble compensation) n/a Seulement pour débitmètres

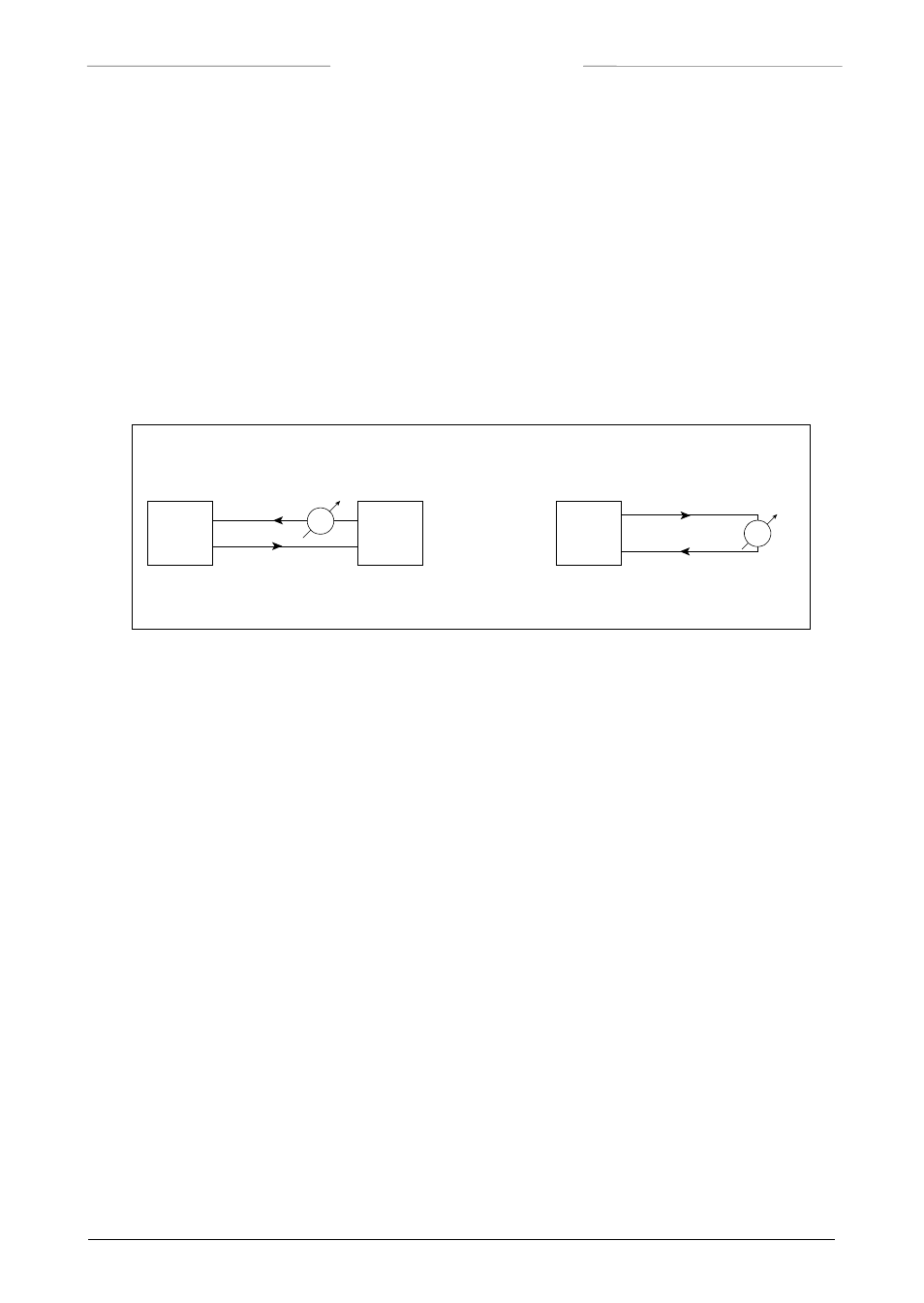

mA
- +
instrument
sortie
commun 0V
alimentation
sortie I
Entrant Sortant
Signal de sortie eu courant
I
mA
+
-
instrument
commun 0V
Pour les débitmètres massiques, seul le signal de sortie est disponible.
N.B : disposition des signaux de sortie en courant.
Sinking : rentrant, Sourcing : sortant
