BRONKHORST HIGH-TECH B.V.

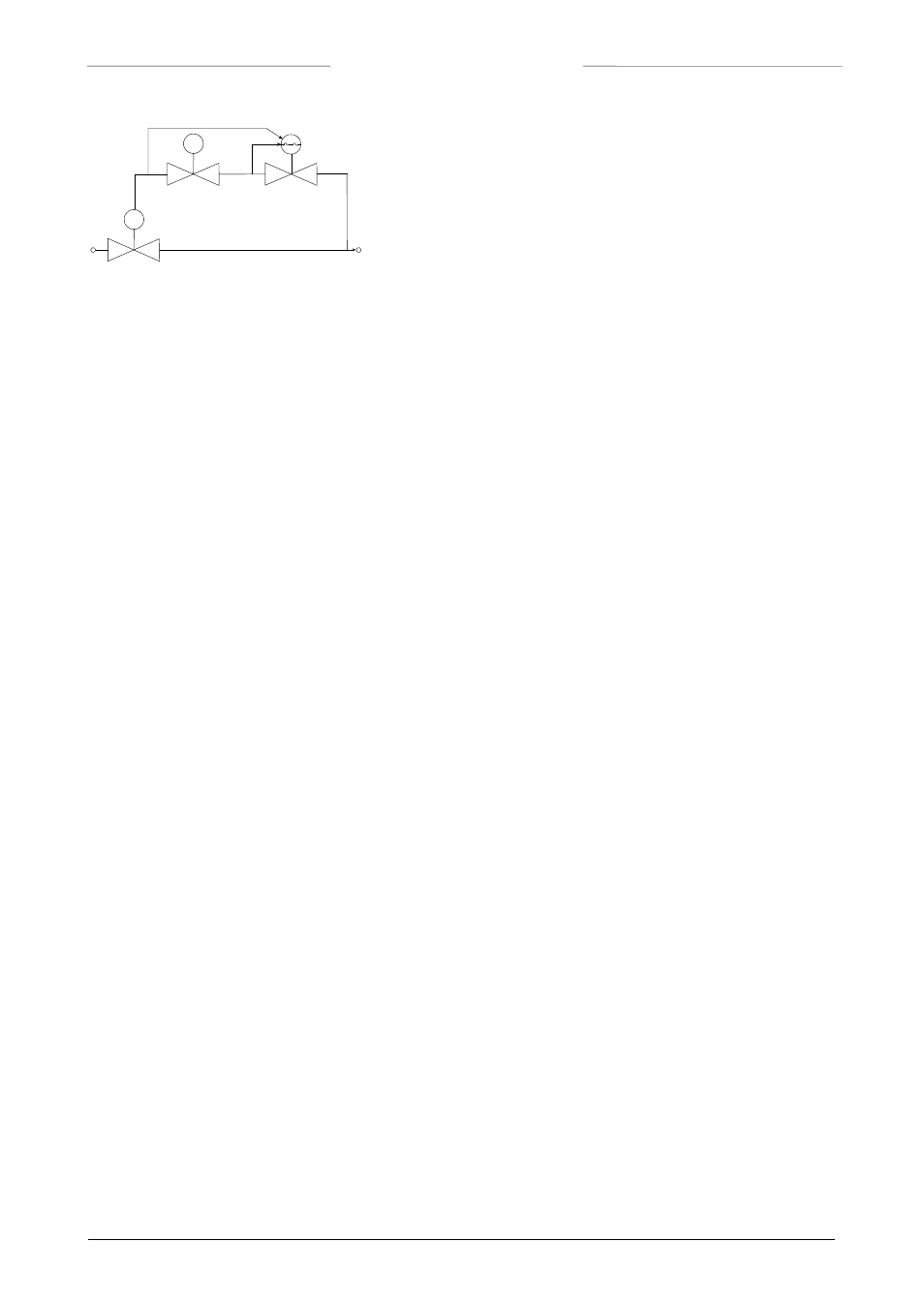

1.5.3 Vanne pilotée
La vanne pilotée a été conçue pour réguler des débits élevés. Le
pilote de la vanne contrôle la différence de pression qui maintient
le piston en position d’équilibre.
1.5.4 Vanne à soufflets
Cette vanne à commande directe dispose d’un solénoîde de contrôle à faible puissance. Sa conception
originale intègre un soufflet en métal qui permet une régulation sur un orifice de fort diamètre. Cette vanne
est spécialement conçue pour des applications à faibles pressions.
Bronkhorst High-Tech vous conseille fortement de monter les vannes à soufflet avec son corps cylindrique en
position verticale.
1.6 Capteurs et élément déprimogène
Ces éléments sont utilisés pour mesurer un débit de gaz dans un débitmètre ou un régulateur de débit. Il est
à noter que ces éléments ne sont pas utilisés dans les débitmètres liquides et capteurs de pression. Selon
l’application, les débitmètres disposent d’un capillaire démontable adapté à l’élément déprimogène utilisé.
De plus, pour des débits supérieurs à 1250 l
n
/mn, l’élément déprimogène est lié au capillaire de façon à
compenser la non-linéarité de la fonction de transfert de l’élément déprimogène par un système breveté.
Trois types de capillaires sont disponibles :
- Petit diamètre (type C)
Les données suivantes s’applique à ce type de capillaire :
- Il présente une perte de charge d’environ 35 mbar.
- L’élément déprimogène est constitué d’un empilement de disques sur lesquels des sillons sont
usinés avec une grande précision. Chacun de ces sillons, soumis à une ∆P de 35 mb, laisse
passer 10 ml
n
/mn.
- Dans la série COMBI-FLOW ainsi que tous les instruments travaillant à plus de 100 bars (type M),
le capteur est équipé de joints métal.
En général, pour toutes les applications à basses pressions, le capteur est insensible à la position
de montage. A hautes pressions (>10 bars), les instruments doivent être montés en position
horizontale (COMBI-FLOW verticale).
- Diamètre large (type D)
Les données suivantes s’applique à ce type de capillaire :
- Il est utilisé de préférence pour des applications avec des gaz réactifs (corrosifs) ou à faibles
pressions.
- Il présente une perte de charge de 0,5 mbar.
- L’élément déprimogène est constitué d’un cylindre dont le diamètre (orifice calibré) détermine le
débit.
- L’instrument doit toujours être monté en position horizontale.
- Capillaire moyen (type E)
Ce capteur est utilisé sur la série EL-FLOW afin d’augmenter la gamme de débit de la série ‘’faible perte de
charge’’. Pour ce capteur les mêmes remarques que sur le type D doivent s’appliquer.
- La perte de charge est d’environ 2.5mbar
P1
pilot valve pressure
compensating
valve
P2
flow control valve
9.21.001 page 11
