REMOTE KEYPAD (RK8022-T/RK8022) PAGE 1 EDITION: 06/04
REMOTE KEYPAD (RK8022-T/RK8022)
Manuel Utilisateur
Chapitre 1 : INTRODUCTION
1-1. MATÉRIEL FOURNI
• 1 REMOTE KEYPAD (RK8022-T ou RK8022).
• 1 Alimentation murale.
• 1 Câble DB-9 (M/F) (L = 3 mètres).
• 1 Câble "update" (DB9 F/F) 0,9 m / 3 ft.
• 2 Étiquettes blanches (pour renommer les touches de sélection).
• 1 Manuel Utilisateur.
1-2. INFORMATIONS GÉNÉRALES
Le REMOTE KEYPAD est un petit boîtier de contrôle du CENTRIX ™ et permet de contrôler ces principales fonctions
jusqu’à une distance de 100 mètres.

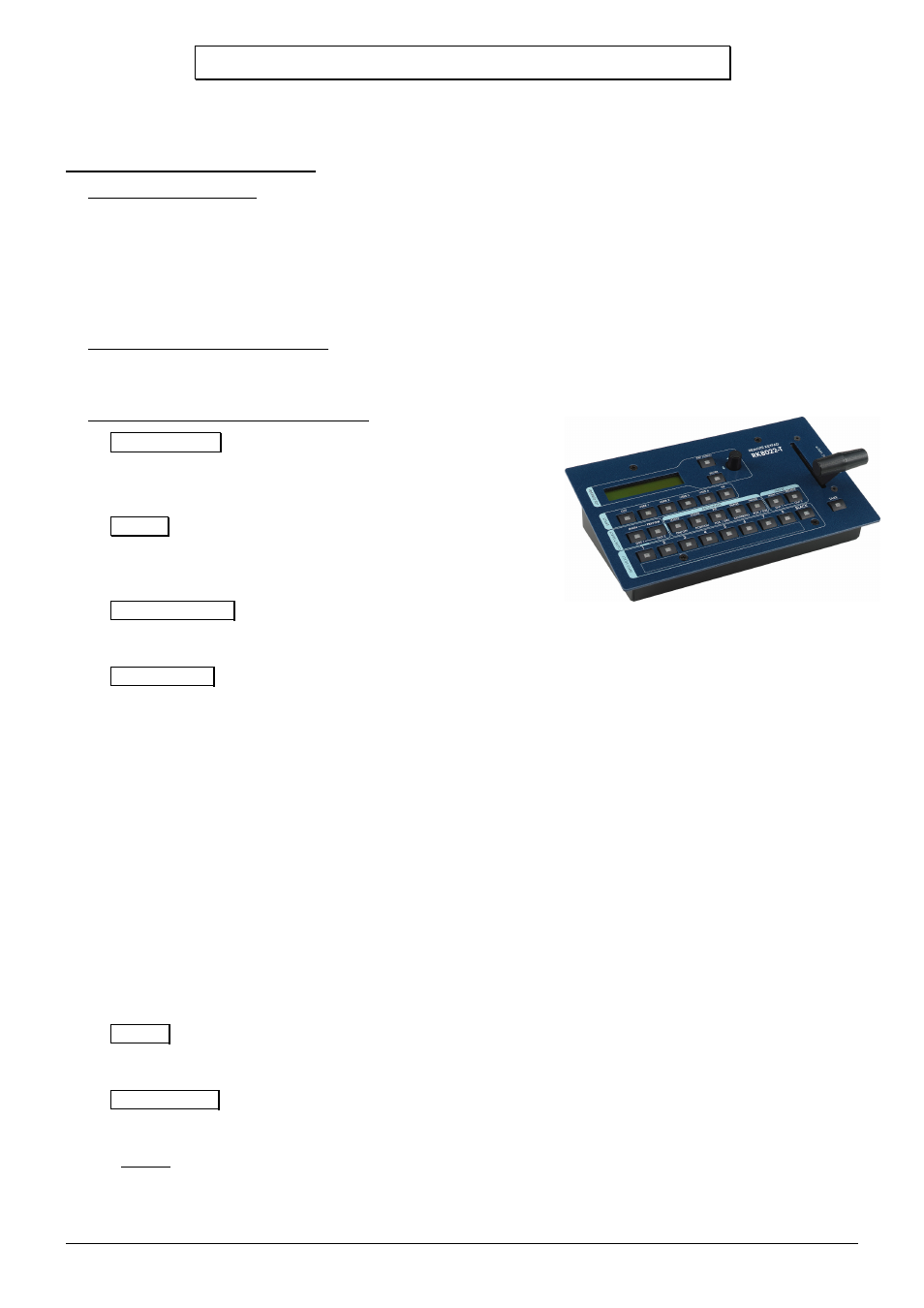

1-3. DESCRIPTION DE LA FACE AVANT
LCD CONTROL
EXIT/MENU: Permet de commuter entre les modes état et réglage.
ENTER:
Permet de valider une fonction.
 : Permet de se déplacer à travers les menus.
EFFECT
CUT: Sélection de l'effet CUT.
USER 1 to 4: Sélection de l'effet USER.
PIP:
Sélection de l'effet PIP.
OUTPUT SELECT
MAIN/OUT 1: Sélection de la sortie MAIN / OUTPUT 1 pour les réglages ou la sélection d'entrée.
PREVIEW/OUT 2: Sélection de la sortie PREVIEW / OUTPUT 2 pour les réglages ou la sélection d'entrée.
ADJUSTMENT
LOGO ON/OFF: Permet de faire apparaître/disparaître les logos de l'entrée sélectionnée.
LOGO POSITION: Réglage de la position (Horizontale et Verticale) des Logos.
• Premier appui: position horizontale du logo 1. Réglez avec .
• Deuxième appui: position verticale du logo 1. Réglez avec .
• Troisième appui: position horizontale du logo 2. Réglez avec .
• Quatrième appui: position verticale du logo 2. Réglez avec .
PIP POS. / SIZE: Réglage de la position et de la taille du PIP.
• Premier appui: position horizontale. Réglez avec .
• Deuxième appui: position verticale. Réglez avec .
• Troisième appui: taille horizontale. Réglez avec .
• Quatrième appui: taille verticale. Réglez avec .
IMAGE CENTERING: Permet d'ajuster l'image dans la mire de cadrage (centering pattern).
IMAGE POS. / SIZE:
Réglage de la position et de la taille de l'IMAGE.
• Premier appui: position horizontale. Réglez avec .
• Deuxième appui: position verticale. Réglez avec .
• Troisième appui: taille horizontale. Réglez avec .
• Quatrième appui: taille verticale. Réglez avec .
FREEZE
MAIN/OUT 1: Permet de geler l'image de la sortie MAIN / OUTPUT 1.
PREVIEW/OUT 2: Permet de geler l'image de la sortie PREVIEW / OUTPUT 2.
INPUT SELECT
1 à 8: Sélection des entrées.
BLACK: Sélection de l'écran noir.
NOTE: La LED allumée indique l'entrée sélectionne (affichée sur la sortie MAIN / OUTPUT 1). La LED clignotante
indique l'entrée présélectionnée (affichée sur la sortie PREVIEW / OUTPUT 2).
TAKE & T-BAR: Permettent de commuter l'entrée présélectionnée (touche clignotante) sur la sortie MAIN avec l'effet
sélectionné (EFFECT KEYS).
