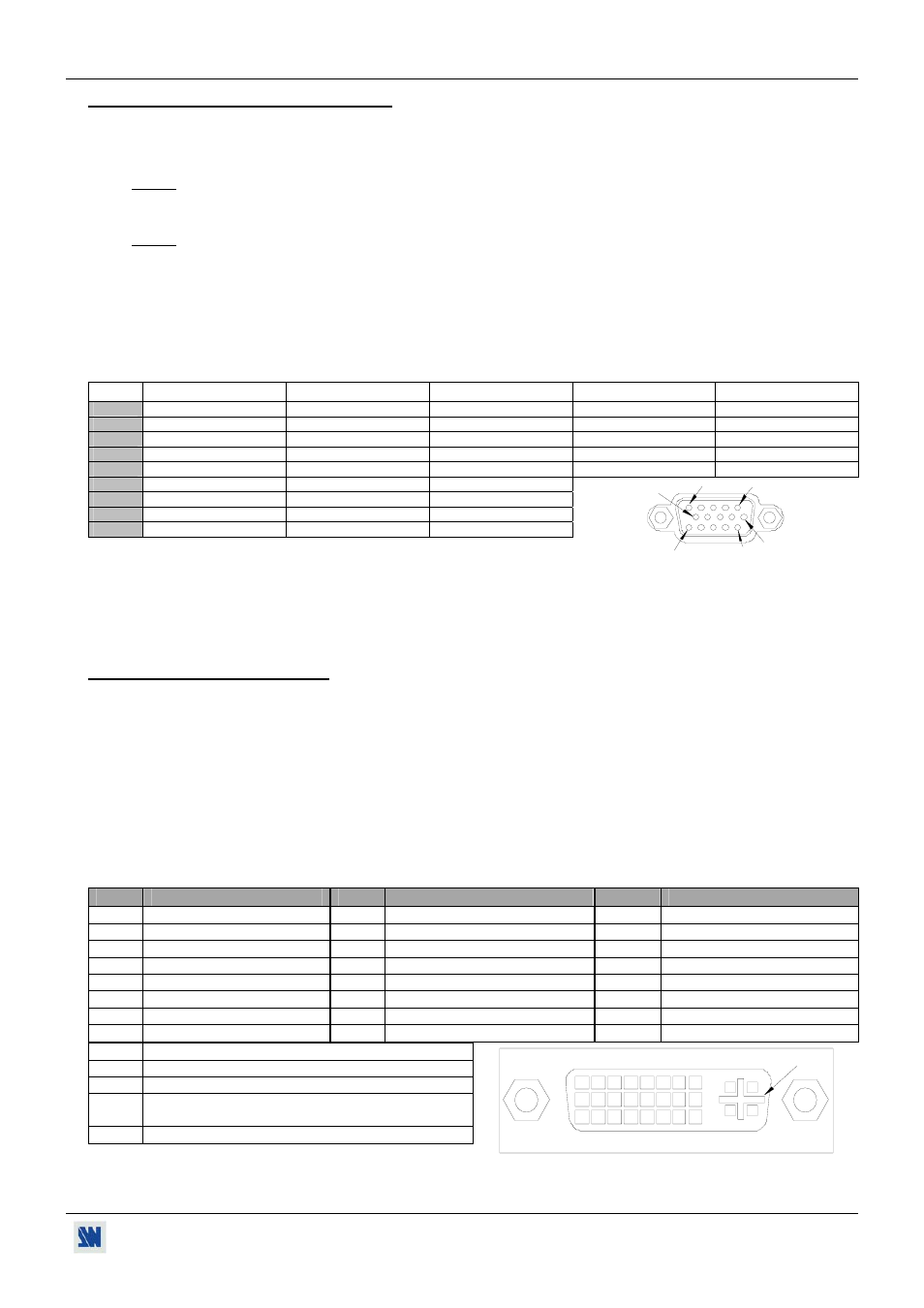

2-4. DESCRIPTION DES ENTRÉES N°2 à 8:
RACCORDEMENT:
Vous pouvez raccorder à ces entrées une des sources suivantes:
• Une source vidéo composite
NOTE: L'entrée n°7 (n°4 sur le QVP421) peut accepter une source vidéo composite sur son connecteur BNC.
L'entrée n°8 peut accepter une source vidéo composite sur son connecteur RCA.
• Une source S.VIDEO.
NOTE: L'entrée n°7 (n°4 sur le QVP421) peut accepter une source S.VIDEO sur ses connecteurs BNC. L'entrée
n°8 peut accepter une source S.VIDEO sur son connecteur mini DIN 4.
• Une source vidéo composantes.
• Une source HDTV.
• Une source vidéo RGBS.
• Une source informatique analogique (RGBHV, RGsB, RGBS).
BROCHAGE DES CONNECTEURS HD15:
SIGNAL
INFORMATIQUE
VIDÉO RGB/S
YUV et YUV-HD
S.VIDEO (Y/C)
VIDÉO COMPOSITE
Broche 1 ROUGE.
ROUGE.
Cr / Pr.
C (chrominance).
Broche 2 VERT.
VERT.
Y.
Y (luminance).
VIDÉO (NTSC, PAL...)
Broche 3 BLEU.
BLEU.
Cb / Pb.
Broche 6 masse du ROUGE.
masse du ROUGE.
masse de Cr / Pr.
masse du C.
Broche 7 masse du VERT.
masse du VERT.
masse de Y.
masse du Y.
masse.
Broche 8 masse du BLEU.
masse du BLEU.
masse de Cb / Pb.
Broche 10 masse du H et V.
masse du H et V.
Broche 13 Synchro. H ou C (S).
Synchro. C (S).
Broche 14 Synchro. V.
Connecteur HD15 femelle de l'appareil.
SOURCE AUDIO:
-Vous pouvez raccorder une source stéréo audio asymétrique sur un connecteur jack 3.5 (entrée n°2 et 8).
-Vous pouvez raccorder une source audio stéréo asymétrique sur un connecteur MCO (entrée n°3 à 6).
-Vous pouvez raccorder une source stéréo asymétrique et symétrique sur un connecteur MCO (entrée n°7).
2-5. DESCRIPTION DES SORTIES
SORTIE "PREVIEW":
Vous pouvez raccorder à cette sortie un afficheur de contrôle (analogique). Le format de sortie disponible sur ce
connecteur est XGA à 60 Hz.
SORTIE "MAIN ANALOG":
Vous pouvez raccorder à cette sortie un afficheur analogique.
SORTIE "MAIN DVI":
Vous pouvez raccorder à cette sortie un afficheur analogique* ou numérique.
* OVX831, OVF831 et OVP831.
BROCHAGE DU CONNECTEUR DVI-I (OVX831, OVF831, OVP831):
Broche Fonction
Broche Fonction
Broche Fonction
1
TMDS Donnée 2-
9
TMDS Donnée 1-
17
TMDS Donnée 0-
2
TMDS Donnée 2+
10
TMDS Donnée 1+
18
TMDS Donnée 0+
3
TMDS Donnée 2 Tresse
11
TMDS Donnée 1 Tresse
19
TMDS Donnée 0 Tresse
4
Non utilisée.
12
Non utilisée.
20
Non utilisée.
5
Non utilisée.
13
Non utilisée.
21
Non utilisée.
6
DDC Horloge
14
+ 5V (alimentation)
22
TMDS Horloge Tresse
7
DDC Donnée
15
Masse du (+5V)
23
TMDS Horloge+
8
Synchro. analogique verticale
16
Détection Hot plug.
24
TMDS Horloge-
C1
Vidéo analogique Rouge (ou Cr / Pr ou C)
C2
Vidéo analogique Vert (ou Y ou vidéo composite)
C3
Vidéo analogique Bleu (ou Cb / Pb)
C4
Synchro. analogique horizontale (ou Synchro.
composite)
C5
Masse commune analogique
DDC = Display Data Channel.
TMDS = Transition Minimized Differential Signal.
5
6
1
15
10
11
8
1
9
16
24
17
C1 C2
C3 C4
C5
