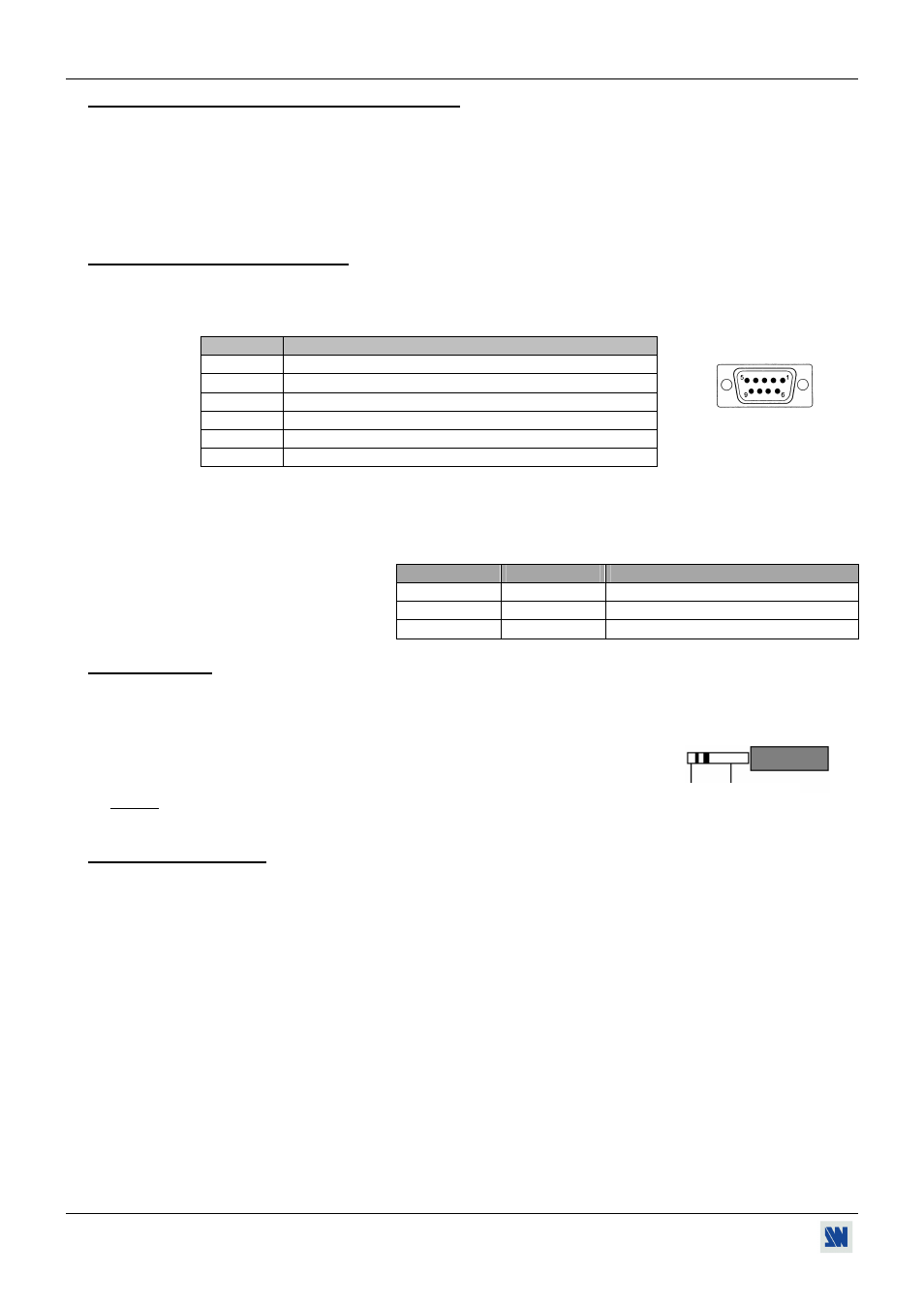

Chapitre 10 : SPÉCIFICATIONS TECHNIQUES (suite) OCTO-QUATTRO™
PAGE 62
10-4. SORTIE AUDIO (connecteur MCO 5 points mâle)
• Sortie stéréo symétrique et asymétrique.
• Vo = +0 dBu (nominal), + 4 dBu (max).
• Zo = 600 Ω symétrique.
• Zo = 300 Ω asymétrique.
• G = 0 dB nominal, - ∞ avec Master volume.
10-5. PORTS DE COMMUNICATION
• RS-232 (sur connecteur DB9 femelle)
Débit:
9600 Bauds, 8 bits de données, 1 bit stop, pas de bit de parité, pas de
contrôle de flux.
Brochage:
• LAN (sur connecteur RJ45 optionnel)
Protocole:
UDP (User Datagram Protocol).
Débit: 10 / 100 Mbps.
Fonctions des LED (du connecteur RJ45): LED du haut LED du bas Signification
Éteinte Éteinte Pas de liaison.
Éteinte Allumée Liaison 100 BASE-T.
Allumée Éteinte Liaison 10 BASE-T.
10-6. ROOM OUT
Connecteur: Jack 3.5 mm femelle.
Niveaux: ON = + 12 Vdc trigger.
OFF = 0 Vdc.
Courant de sortie: 0.1 A max à + 12 Vdc.
NOTE: La sortie ROOM OUT est activée avec l'interrupteur principal (ON/OFF).
10-7. ENVIRONNEMENT
Alimentation: Interne CE / UL / CSA / IEC 950 (50 W), universelle, automatique.
Entrée : 100 VAC à 250 VAC ; 50-60 Hz ; I = 1 A Max.
Température de stockage: -25 °C à +85 °C (-13 °F à + 185 °F).
Température de fonctionnement: 0 °C à 50 °C (32 °F à 122 °F).
Température ambiante maximale: < 40 °C (< 104 °F).
Hygrométrie: 10% à 80% (sans condensation).
Dimensions: P 300 x L 482 x H 44 mm / P 11,8" x L 19" x H 1,74".
Compatible avec les baies au standard 19" (hauteur = 1 unité).
Poids: 3,7 kg / 8,16 lbs.
Broches n° Fonctions
2 Tx1 (transmission de données vers l'appareil de contrôle).
3 Rx1 (réception de donnés de l'appareil de contrôle).
4 Rx2 (réception de données de l'afficheur).
5 MASSE
8
Réservé au fabricant.
9 Tx2 (transmission de données vers l'afficheur).
Connecteur DB9 femelle de
l'OCTO-QUATTRO ™ .
+ 12 Vdc Masse
Brochage du jack 3.5
