Fixation de l'ensemble à la plaque de fixation
Pour fixer l'ensemble à la plaque de fixation, procédez de la façon
suivante :

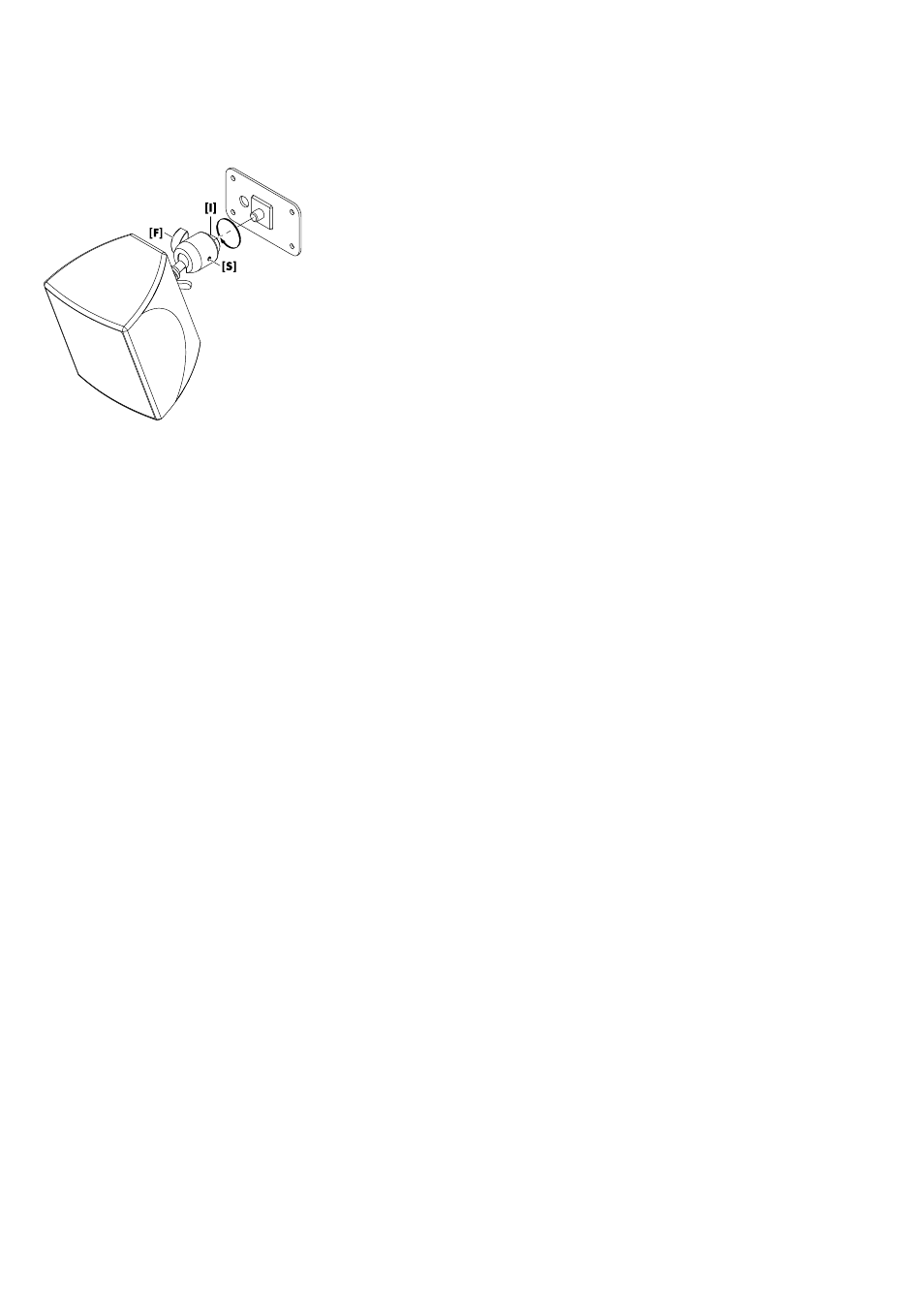

1. Desserrez la vis de fixation
[F] et la vis de réglage [S] pour
désengager l'insert fileté M10 [I] de la rotule d'adaptation.
2. Installez l'ensemble et vissez l'insert fileté à la plaque de fixa-
tion.
3. Serrez l'insert M10 à l'aide de la clé (#17).
4. Réglez l'angle d'inclinaison de l'enceinte et ajustez la vis de
réglage [S].
5. Serrez enfin la vis de fixation [F].
