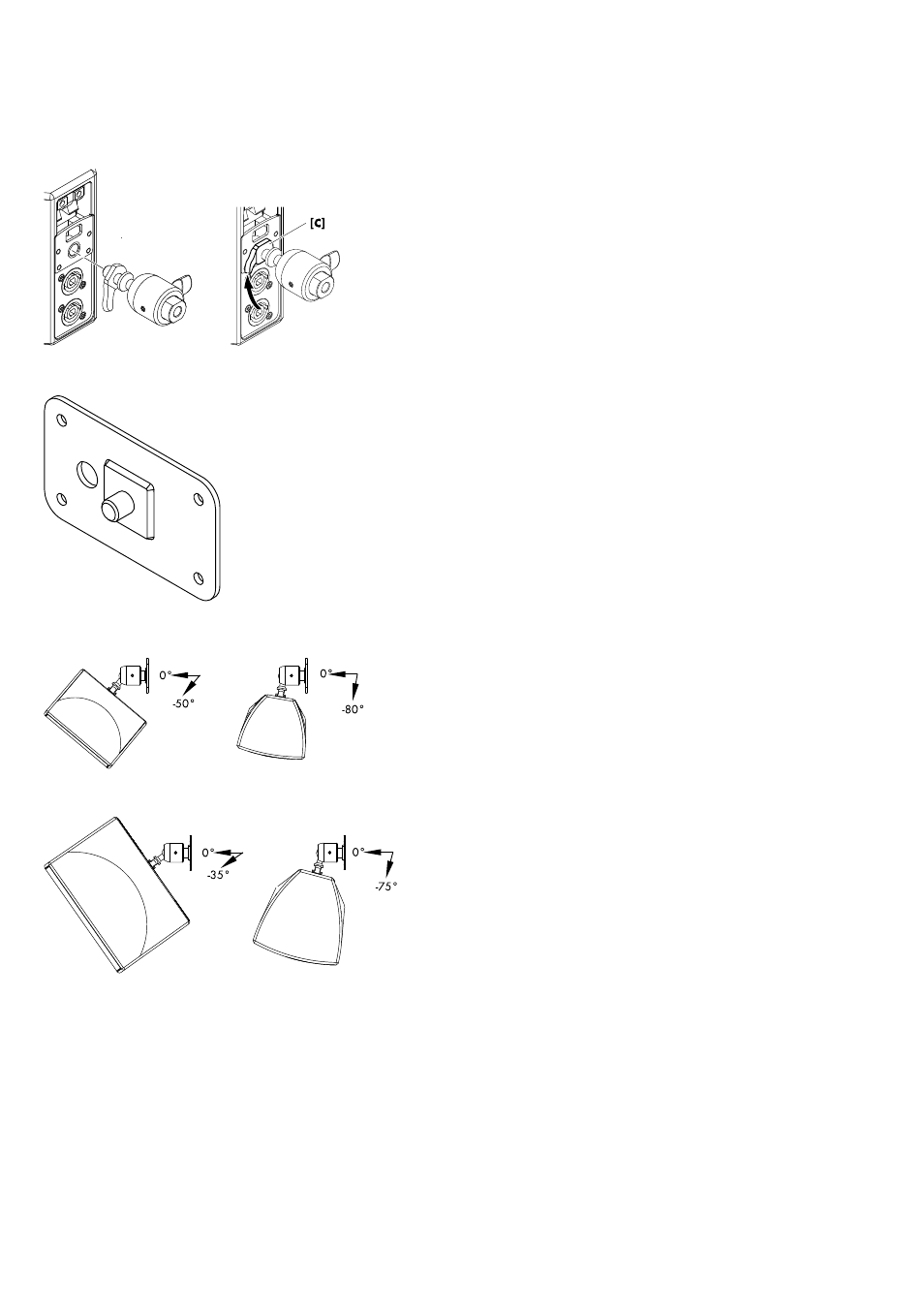

Fixation de la rotule d'adaptation à l'enceinte
1. Fixer la rotule d'adaptation à l'insert fileté M10 présent à l'ar-
rière de l'enceinte.
2. Fixez définitivement l'adaptateur à l'enceinte en serrant le
loquet de verrouillage [C].
Cette opération peut également être réalisée à l'aide d'une clé
de 17.
1.4. Plaque de montage "Z5038 Fixing plate M10"
La plaque de montage "Z5038 Fixing plate M10" permet l'installa-
tion des enceintes E4 ou E5 à des murs, des plafonds ou d'autres
types de surfaces.
Note : reportez-vous aux instructions de montage accompa-
gnant le support de fixation.
L'enceinte peut être installée horizontalement ou verticalement en
cas de montage mural. L'installation horizontale est recommandée
pour un montage au plafond.
Les options de montage et les angles qui suivent conviennent pour
un montage mural, au plafond, ou sur d'autres surfaces adaptés.
Enceinte Z5356
L'enceinte E4 admet des angles de 0° à –50° (installation verti-
cale) ou de 0° à –80° (installation horizontale).
Enceinte E5
L'enceinte E5 admet des angles de 0° à –35° (installation verti-
cale) ou de 0° à –75° (installation horizontale).
