1.1. Indications de sécurité
Consignes générales
Toutes les étapes de l'installation doivent être assurées uniquement
par du personnel qualifié, et dans le respect absolu de la régle-
mentation en vigueur en matière de prévention des accidents.
Il est de la responsabilité de l'installateur de vérifier que les points
de suspension/fixation sont conformes et adaptés à l'utilisation
prévue.
Procédez toujours à une inspection visuelle et fonctionnelle de l'en-
semble des éléments de l'installation avant de les utiliser. Au
moindre doute en matière de fonctionnement et de sécurité, ne les
utilisez pas.
Sécurité des charges
La charge de travail maximum autorisée de la rotule d'adaptation
"Z5356 E4/E5 Ball joint adapter" est de 3 kg (6.6 lb) (selon la
norme BGV C1), enceinte E4 ou E5 comprise.
1.2. Conditions d'utilisation
La rotule d'adaptation d&b "Z5356 E4/E5 Ball joint adapter" doit
être utilisée exclusivement avec les enceintes d&b E4 et E5 confor-
mément aux consignes décrites dans ce manuel.
L'adaptateur permet de raccorder les enceintes E4 et E5 à divers
accessoires de fixation d&b dont :
–
Le sabot "E6532 Super Clamp" avec
l'adaptateur "E6533 M10 adapter for Super Clamp"
– Le raccord "Z5029 TV spigot"
– L'adaptateur "Z5034 Stand adapter"
– L'adaptateur "Z5035 M10 > 3/8"
– La plaque de montage "Z5038 Fixing plate M10"
1.3. Assemblage
Outils nécessaires :
– Clé ouverte/à molette (taille #17)
– Clé Allen hexagonale 3 mm
Rotule d'adaptation
La rotule d'adaptation est munie d'une vis de réglage. Elle sert à
verrouiller définitivement la rotule d'adaptation.
Ajustez si nécessaire la vis à l'aide de la clé Allen hexagonale
3 mm.

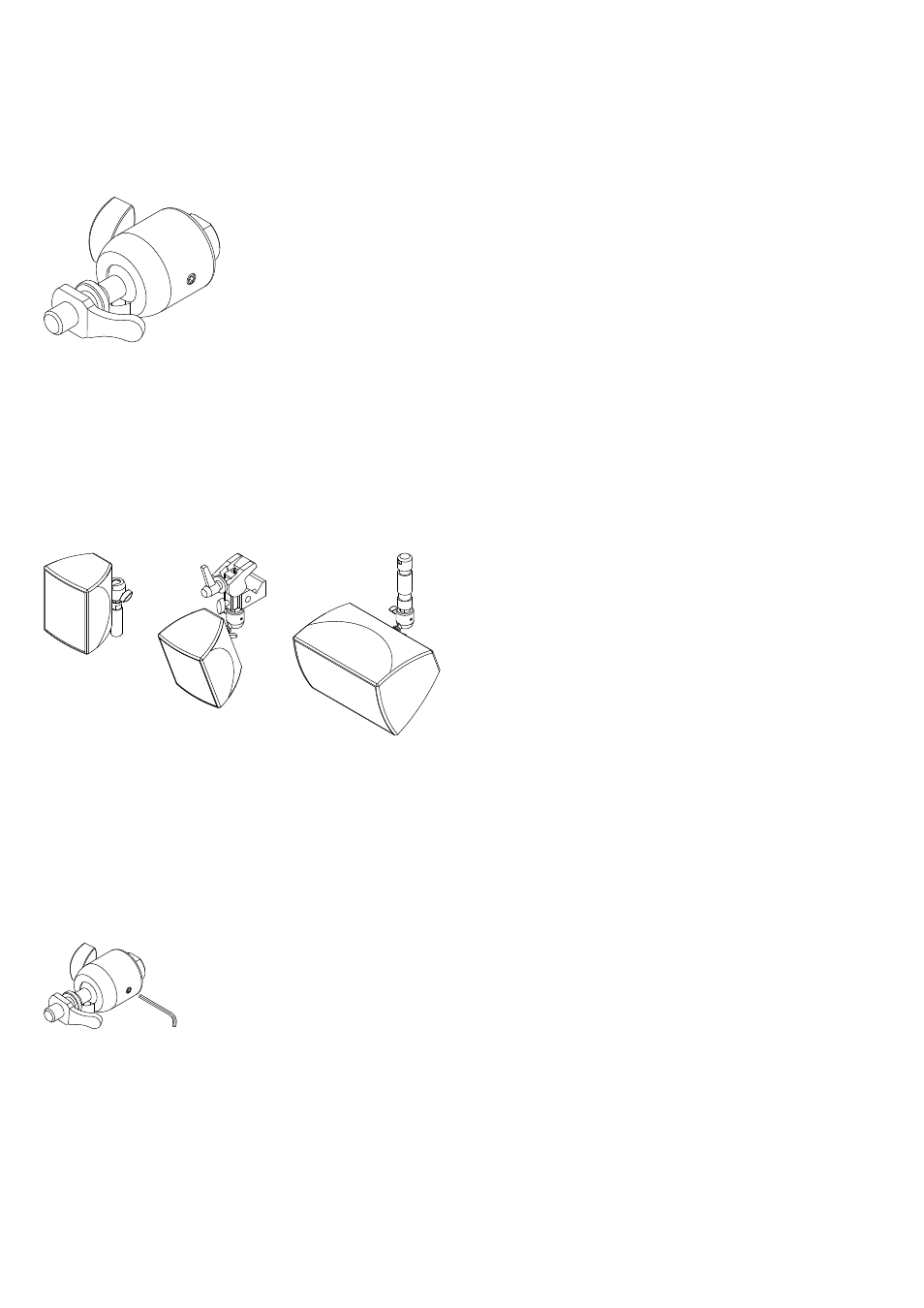

Fig. 1 : Z5356 E4/E5 Ball joint adapter
1. Z5356 Consignes de montage
d&b Z5356 E4/E5 Ball joint adapter , Instructions de montage (1.2 FR) 4
