Modification des caractéristiques de dispersion
Modification des caractéristiques de
dispersion

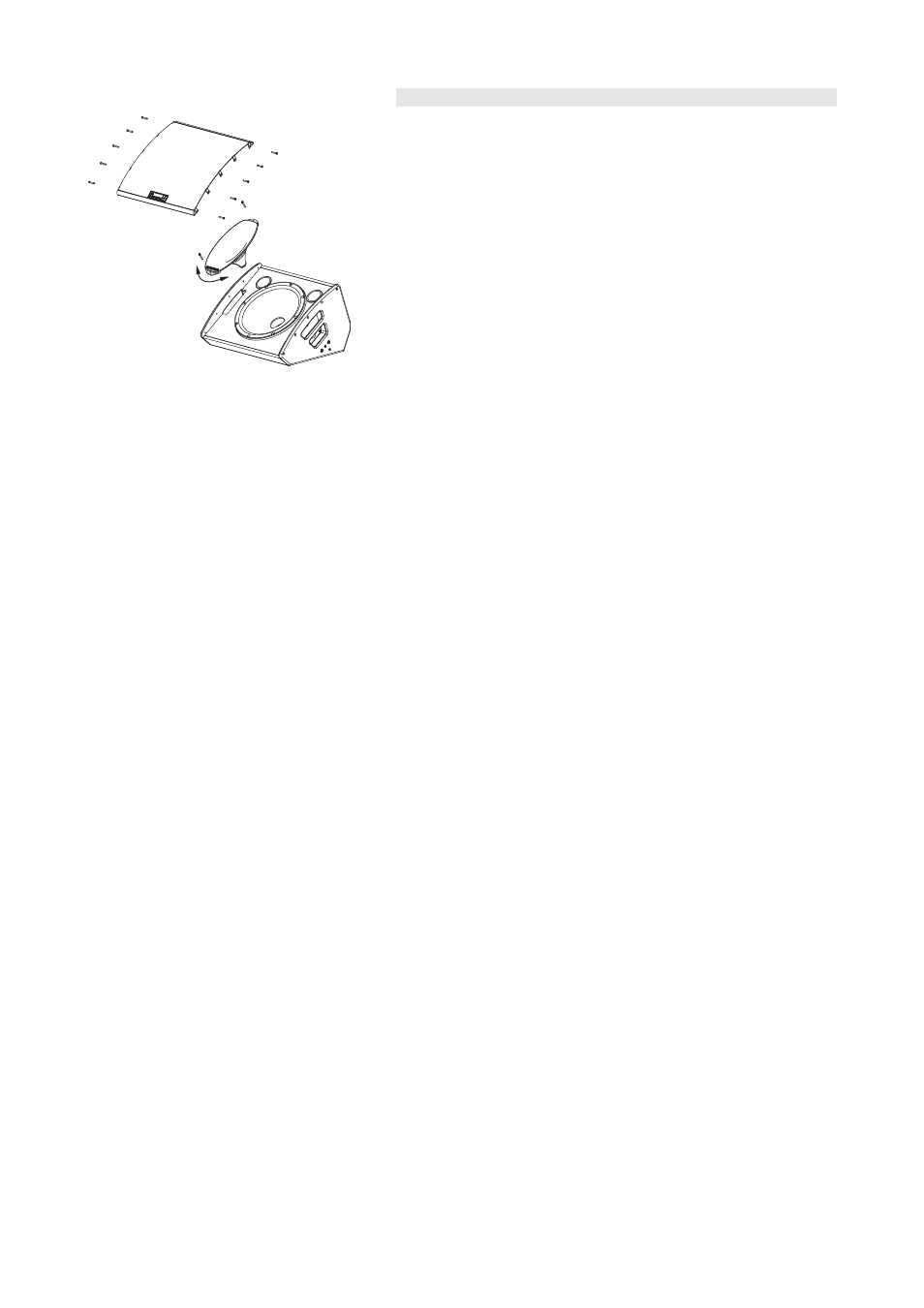

Les caractéristiques de dispersion de l'ensemble haut-parleur et pavillon
peuvent être réorientées à 45° pour des applications dédiées. Pour ce
faire, procéder comme suit :
Outils nécessaires : Clé dynamométrique avec embout Torx #25
1. Desserrer les 10 vis qui retiennent la grille de façade et retirer
la grille.
2. Desserrer, sur le haut-parleur 15", les vis qui retiennent la
bride du pavillon, ainsi que les deux vis opposées qui
déterminent l'orientation.
3. Faire pivoter le pavillon pour obtenir l'orientation désirée.
4. Remettre les vis en place et les resserrer à l'aide de la clé
réglée à 2 Nm.
5. Replacer la grille de façade et resserrer les vis avec la clé
réglée à 4 Nm.
