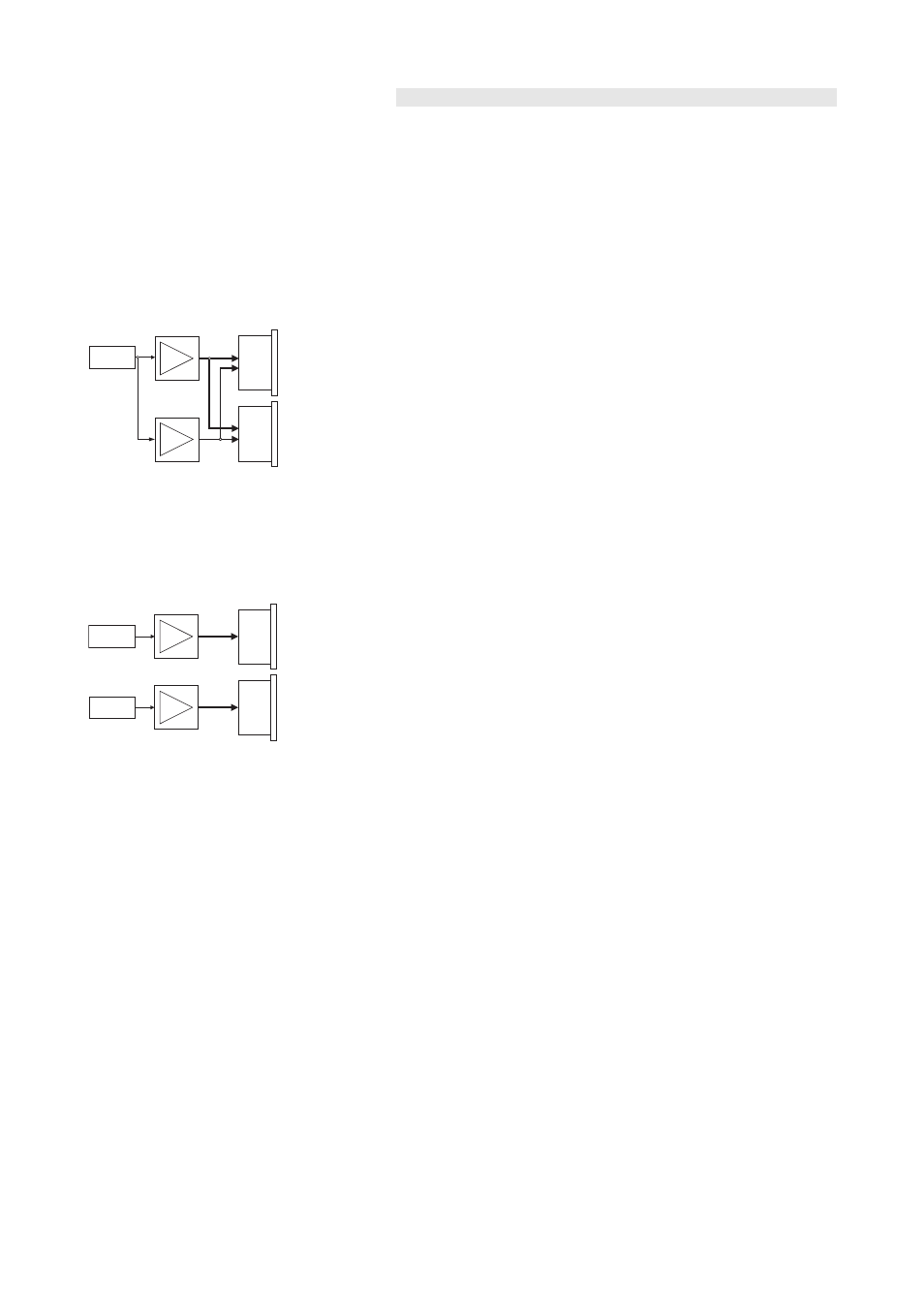

Amplification avec D6 ou D12
Sélectionner le preset M4.
Amplification avec D6
Chaque canal d'amplificateur D6 peut alimenter jusqu'à deux enceintes
M4 en mode passif.
Amplification avec D12
Le D12 permet d'amplifier le M4 en mode deux voies actives ou en
mode passif.
Amplification active ("2-Way Active")
INPUT A/B OUT A
2-Way
OUT B
2-Way AMP B
AMP A
Low
High
Routage entrée/sortie du D12
Mode 2 voies actives
Le mode “2-Way Active” du preset M4 permet au D12 d'amplifier
activement jusqu'à deux M4. Dans les configurations avec des niveaux
sonores continus et peu élevés et des températures ambiantes basses, il
est possible de connecter jusqu'à trois baffles sur un canal de D12.
En mode “2-Way Active”, le D12 achemine des signaux distincts LF et
HF jusqu'au canaux d'amplificateurs. Les Pins 1/2 des deux connecteurs
de sortie EP5 (NL4: 1+/1–) sont porteurs du signal LF, tandis qu'aux
pins 3/4 est attribué le signal HF. L'affectation des pins des connecteurs
de sortie se règle automatiquement une fois le mode “2-Way Active”
sélectionné.
Le signal d'entrée peut emprunter l'INPUT A ou l'INPUT B. Il est
acheminé jusqu'aux canaux d'amplificateurs en interne.
Amplification passive (mode "Dual channel")
OUT A
OUT B AMP B
AMP A INPUT A/B
INPUT A/B
Routage entrée/sortie du D12
Mode Dual channel
Le mode "Dual channel mode" du preset M4 permet d'amplifier jusqu'à
deux M4 sur le canal correspondant. Dans les configurations avec des
niveaux sonores continus et peu élevés et des températures ambiantes
basses, il est possible de connecter jusqu'à trois baffles sur un canal de
D12.
En mode "Dual channel", chaque canal d'amplificateur alimente tous les
pins de sortie des connecteurs de sortie correspondants. Ainsi, les
sections HF et LF de l'enceinte sont acheminées via leurs configurations
de filtre passif intégré. Les pins 1/3 du connecteur de sortie EP5 (NL4:
1+/2+) transmettent les composantes directes du signal tandis qu'aux
pins 2/4 (NL4: 1–/2–) sont attribués les composantes inverses.
Alimentation passive (mode "Mix TOP/SUB")
Avec sa connectique standard, le M4 requiert 4 câbles pour être
amplifié, ce qui rend impossible le mode "Mix TOP/SUB". Toutefois, la
configuration du M4 est également disponible en mode "Mix TOP/SUB"
pour une utilisation passive permanente, avec un câblage dédié.
