M4

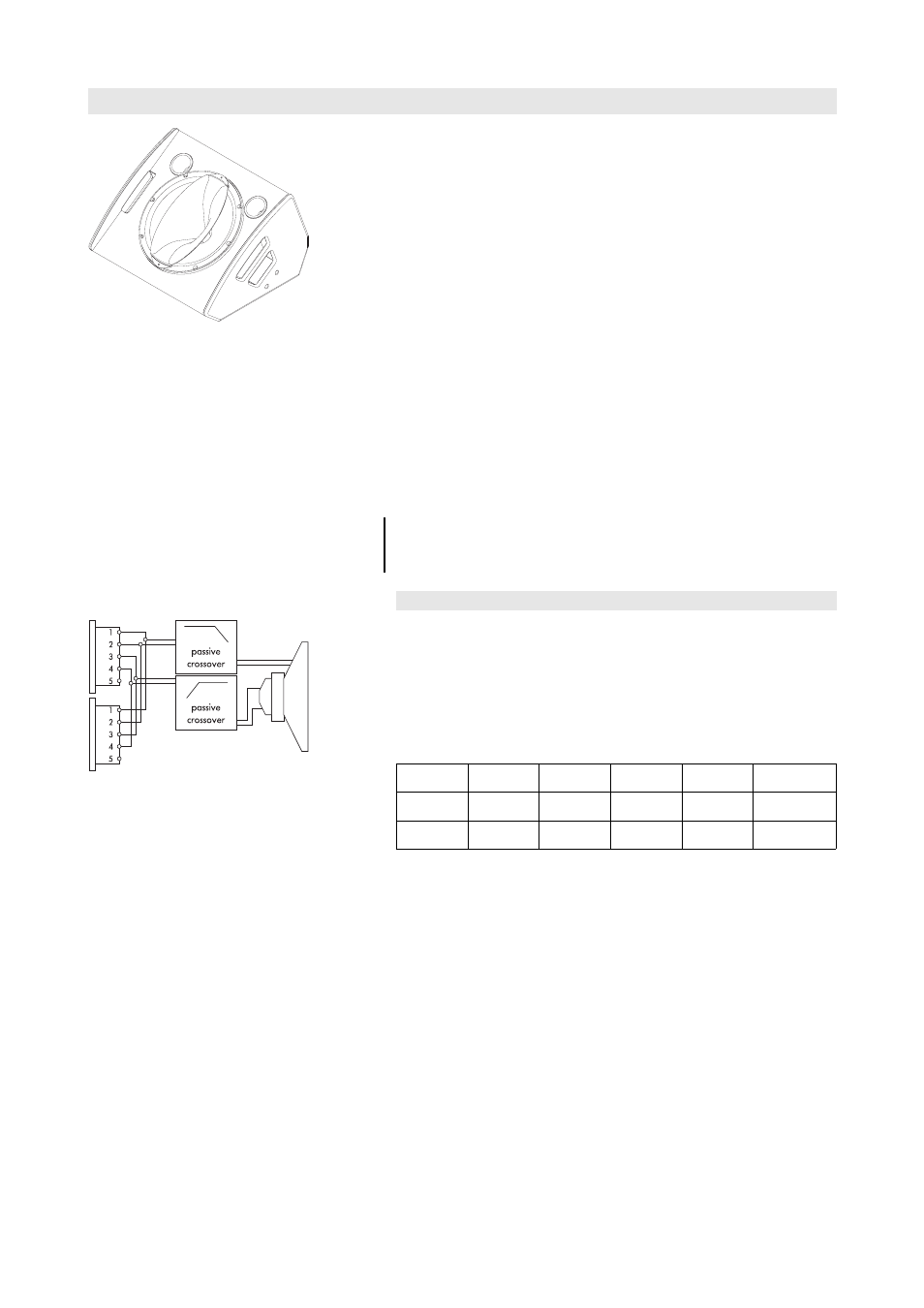

Enceinte M4
Le M4 est un retour de scène haute performance, équipé d'un haut-
parleur coaxial 15” intégrant une gorge de sortie 1.3”, un aimant en
néodyme et un pavillon à directivité constante. Les caractéristiques de
dispersion à directivité constante de son pavillon 50° x 70° (h x v)
fournissent une couverture de zone très précise sur scène. Employé
verticalement, il devient un système de façade très performant, avec
une dispersion (70° x 50°) convenant à diverses applications.
Le M4 est une enceinte 2 voies qui intègre un filtre passif. Il peut être
également utilisé en mode deux voies actives de façon optionnelle. Pour
ce faire, il suffit de changer la configuration de l'amplificateur D12, sans
procéder à aucune modification sur l'enceinte. Sa réponse en fréquence
s'étend de 55 Hz à plus de 17 kHz.
Son coffret est construit à l'aide de contreplaqué marine et revêtu d'une
peinture de finition résistante aux chocs. Sa face avant est recouverte
d'une mousse acoustiquement perméable et protégée par une grille
métallique rigide. L'enceinte est équipée de deux poignées et d'une
embase pour être montée sur pied. Elle est également dotée de quatre
inserts filetés M10 servant à la fixation de divers accessoires
d'accrochage. 2 patins de caoutchouc insérés dans la face posée au sol
protègent la caisse contre les rayures et contre les déplacements.
ATTENTION ! Les baffles M4 ne doivent être alimentés que par des amplificateurs
d&b correctement configurés. Le cas échéant, leurs composants risquent
d'être endommagés.
Connexions
Câblage des connecteurs
Le M4 dispose de deux connecteurs EP5. Les cinq broches des deux
connecteurs sont reliées en parallèle. La prise mâle sert de prise
d'entrée et la femelle permet une connexion directe avec des baffles
supplémentaires.
Le M4 peut être équipé en connecteurs NL4 en option. Les équivalences
entre broches des connecteurs EP5 et NL4 figurent dans le tableau ci-
dessous.
LF + LF – HF + HF – n.a.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.a.
