Connexion NL4 avec plaque de protection
Les deux prises de connexion NL4 de la plaque de connexion de
l'enceinte se trouvent dans une encoche, ce qui permet d'utiliser la
plaque [1] et les connecteurs NL4 comme indiqué ci-contre (voir
graphique).
Note : ce choix implique l'utilisation de connecteurs de type
Neutrik NL4FC.
La plaque est équipée de deux ouvertures prédécoupée permet-
tant le repiquage de l'enceinte.
Effectuer la connexion NL4 en suivant les étapes ci-dessus dans la
partie Þ "Connexion par câble fixe" à la page 6.
2.3. Amplification
AVIS !
Les enceintes d&b ne doivent être alimentées que par des amplifi-
cateurs d&b correctement configurés. Toute autre configuration ris-
querait d'en endommager les composants.
Amplification avec D6 ou D12
Sélectionner le preset 10S/A pour les enceintes 10A.
Sélectionner le preset 10S/A-D pour les enceintes 10A-D.
Le D12 propose alors les modes "Dual Channel" et "Mix TOP/
SUB". Pour les associer avec des Sub-Bass actifs alimentés par un
seul câble à 4 conducteurs, passer en mode "Mix TOP/SUB".
Chaque canal d'amplificateur D6 ou D12 peut alimenter jusqu'à
trois enceintes 10A ou 10A-D.
2.3.1. Presets disponibles
Afin d'obtenir des ajustements acoustiques, les fonctions CUT, HFA
et CPL peuvent être sélectionnées.
Circuit CUT
Positionné en CUT, le niveau des basses fréquences est fortement
réduit, ce qui permet d'associer l'enceinte avec des Sub Bass d&b
en mode actif.

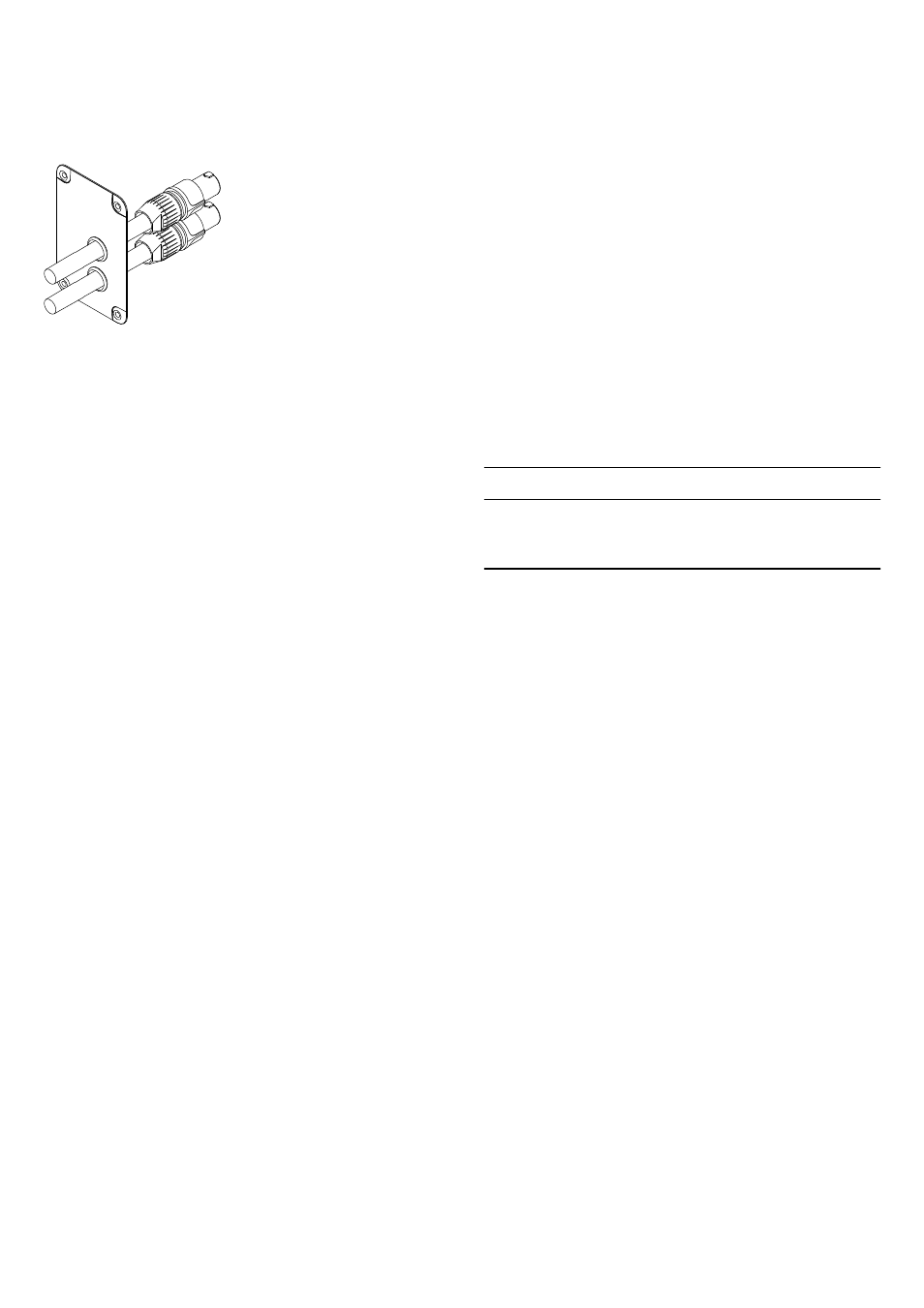

Fig. 5 : Connexion câble NL4 avec plaque de protection [1]
