2.1. Description du produit
Les enceintes 10S, 10A et 10AL et leurs versions "D" constituent
une famille d'enceintes deux voies hautes performances se présen-
tant sous la forme d'une ébénisterie au design bass-reflex renfer-
mant un seul haut-parleur de 10” et différentes sections HF pour
une large palette d'installations sonores. Tous ces modèles de con-
ception ultralégère et passive renferment des haut-parleurs en néo-
dyme à grand pavillon pour un contrôle de dispersion optimal.
Les modèles 10A et 10A-D sont les versions destinées à un mon-
tage multiple. Leurs caractéristiques de dispersion à directivité pivo-
tante sont de 75° x 50° (10A) et 110° x 55° (10A-D). Les deux
modèles sont équipés d’un haut-parleur de sortie à compression de
1.4”. Les enceintes sont pourvues d'un système d'accrochage
intégré pour la constitution d'alignements verticaux aux caractéristi-
ques de dispersion spécifiques selon les applications.
Avec une réponse en fréquence allant de 60 Hz à 18 kHz, les
enceintes peuvent constituer un système à large bande ou com-
pléter des Sub-Bass des séries xS ou xA.
L'ébénisterie est en contreplaqué marine et revêtue d'une peinture
de finition noire résistante aux chocs. La façade de l'enceinte est
protégée par une grille métallique rigide, doublée d'une mousse
trans-sonore interchangeable.
La résistance à l'impact de ces enceintes est conforme à la norme
DIN 18032-3.
Accessoires d'accrochage
Les enceintes 10A/10A-D peuvent être assemblées verticalement.
Chaque enceinte de l'assemblage sera munie de platines "Z5416
Connector plates 10A". Les angles de couplage sont réglables de
25° à 60° par paliers de 5°. Un assemblage vertical peut
compter jusqu'à trois enceintes 10A. Des Sub-Bass 18A ou 27A
peuvent être intégrés à l'assemblage.
Les assemblages verticaux sont fixés par la barre "Z5414 Flying
bar xA" et par une paire de platines "Z5413 Flying bar connector
plates xA".
Note : en matière de configurations approuvées ou d'instruc-
tions de sécurité et de montage, se référer aux manuels d'ac-
crochage concernés.
Versions
La version résistante aux intempéries (WR) permet un fonctionne-
ment en extérieur (IP34, Pointage vertical maximal : +15°). Les
enceintes bénéficient d'une finition noire résistante aux impacts et
aux intempéries (PCP - Polyurea Cabinet Protection).

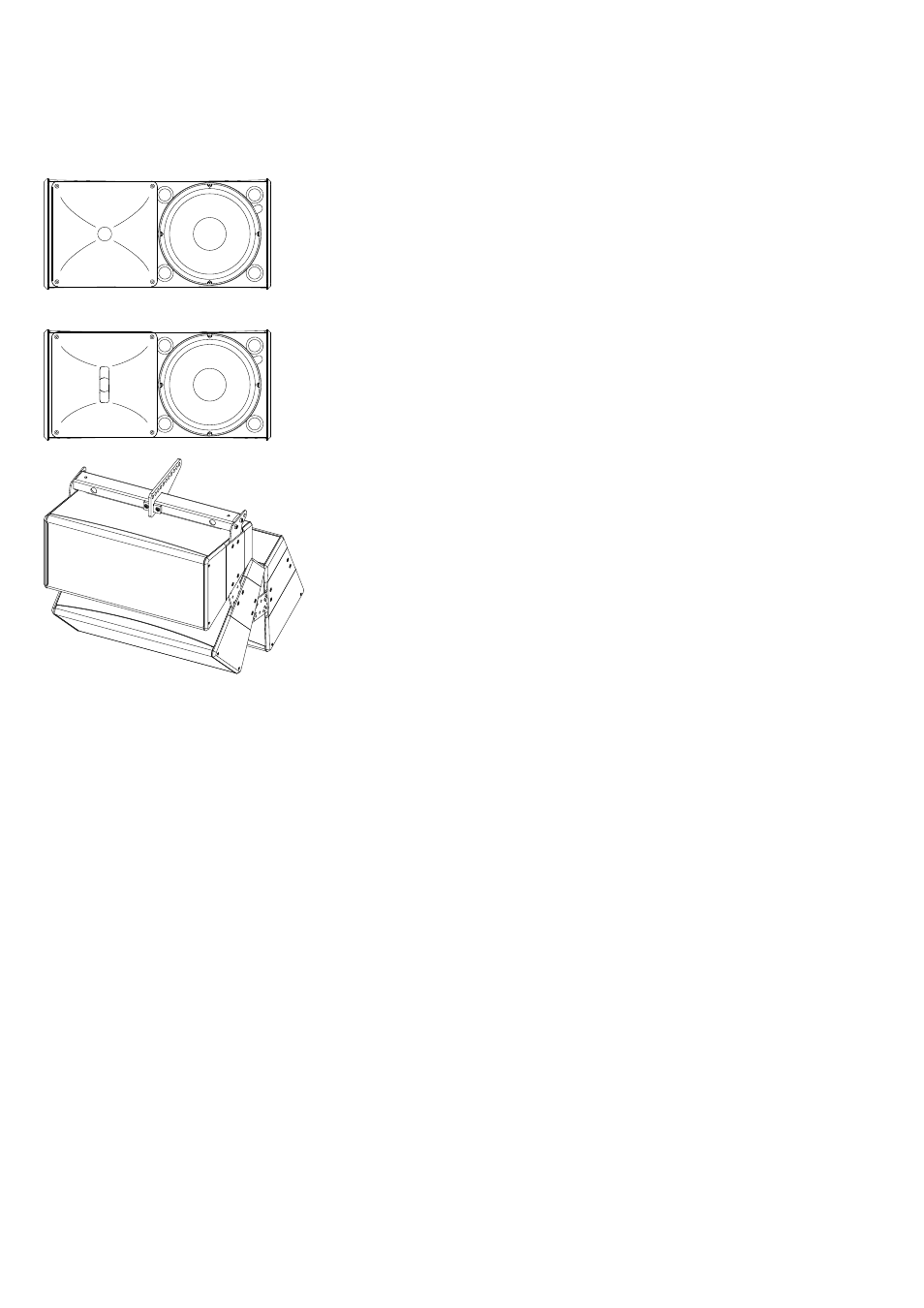

Fig. 1 : Enceinte 10A/10A-D
Exemple d'accrochages :
Assemblage 10A avec adaptateur "Z5415 Flying bar adapter xA",
barre "Z5414 Flying bar xA", platine "Z5413 Flying bar connector plate xA"
et platine "Z5416 Connector plate 10A".
