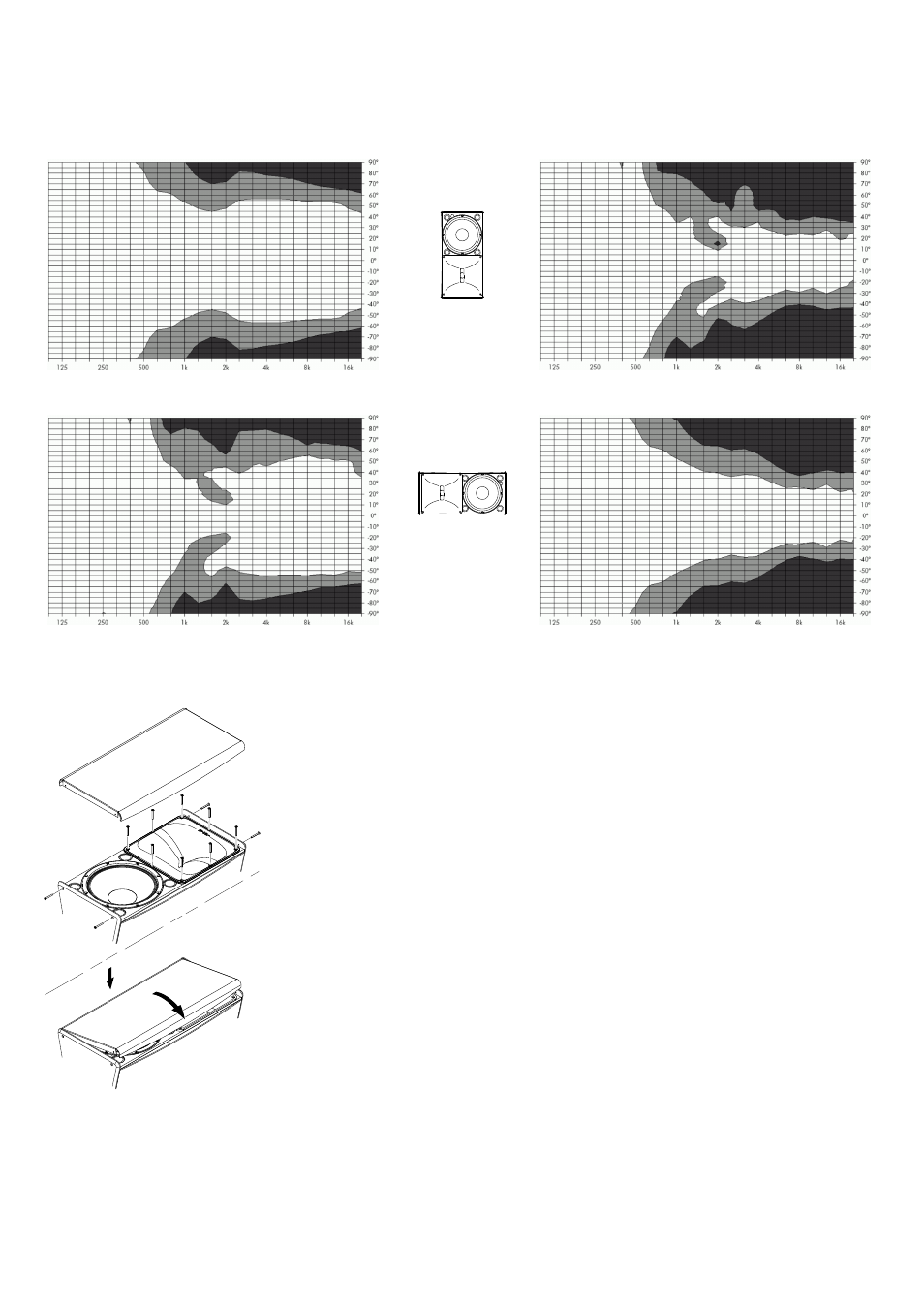

Fig. 12 : Diagramme isobare horizontal
10A-D
configuration verticale
Fig. 13 : Diagramme isobare vertical
Fig. 14 : Diagramme isobare horizontal
10A-D
configuration horizon-
tale avec pavillon
tourné
Fig. 15 : Diagramme isobare vertical
Modifier la dispersion du pavillon HF
Le pavillon coaxial du haut-parleur peut pivoter à 90°.
Outils nécessaires : un tournevis Philips et une clé Torx (T20).
1. Desserrer les 4 vis Torx des panneaux supérieur et inférieur de
l'enceinte et retirer la grille de façade.
2. Desserrer les vis retenant la bride du pavillon et faire pivoter le
pavillon.
3. Remise en place du pavillon :
– Vérifier la bonne mise en place du joint du pavillon.
– Remettre le pavillon.
– Engager toutes les vis et les serrer dans le sens horaire jus-
qu'à ce qu'elles logent avec précision dans les trous moulés.
4. Remise en place de la grille de façade :
– Vérifier que la mousse n'est pas détachée de l'arrière de la
grille.
– Raccrocher la grille (en commençant par l'un des côtés) à la
niche de la face latérale de l'enceinte.
– Rabattre la grille dans la niche opposée et vérifier sa bonne
mise en place sur tous les côtés.
– Engager les 4 vis Torx et serrer jusqu'à ce qu'elles logent
avec précision dans les trous moulés
Fig. 16 : Modifier la dispersion du pavillon HF
