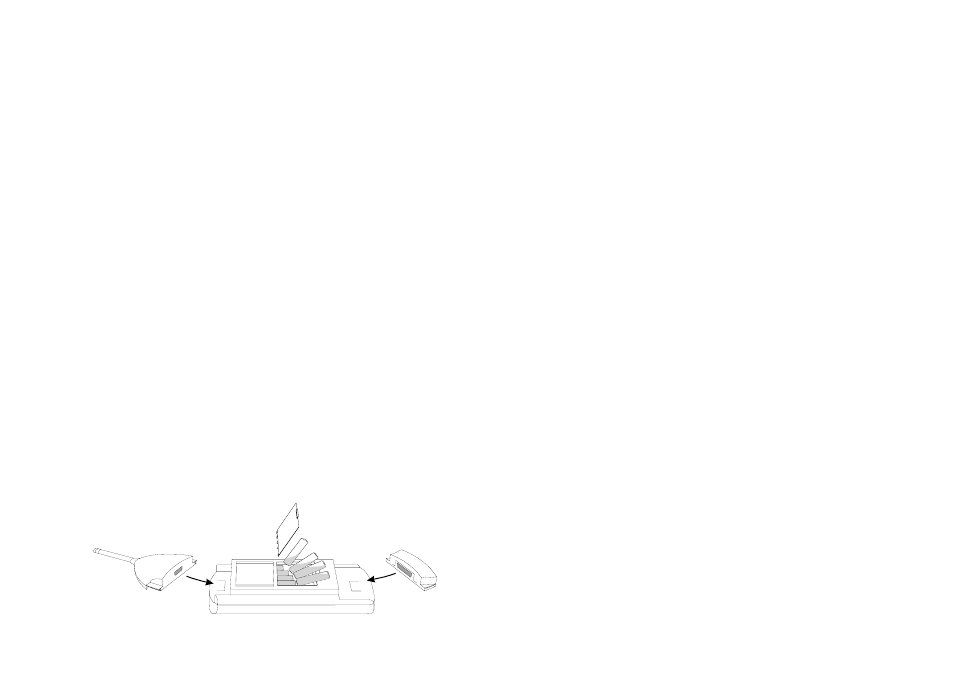

Fig. 2: Insertion des piles, du
préamplificateur et des interfaces
utiliser d'outils.
La réparation des dommages
occasionnés suite à une non-
observation de l'une des
recommandations énoncées dans
ce guide ne sera pas couverte par
nos conditions générales de
garantie.
Si vous êtes en possession d'un CEL-250
ou d'un microphone de type MK 250 et
que vous ne savez pas si la tension de
polarisation est coupée, verifiez le
fonctionnement avant de faire quoi
que ce soit, comme décrit au chapitre 4.
Lorsque la tension de polarisation est
coupée, et que vous possédez un autre
microphone, installez le microphone, le
pré-amplificateur, l'interface et les piles
comme décrit ci-dessous.
1. Glisser le pré- amplificateur dans les
rainures (fig 2) et le pousser à fond.
2. Visser le microphone sur le préamplifi-
cateur. La correspondance entre le
préamplificateur et le microphone est
indiquée ci-après: Visser le
Microphone CEL-192 type 1 sur un
Pré-amplif- icateur CEL-527 ou
CEL-525 (type 1).
Ou: SEULEMENT lorsque la tension
polarisante est déjà fermée (n'est pas
présente), visser le Microphone
CEL-250 (ou MK 250) type 1 sur le
Pré-amplificateur CEL-527 ou CEL-525
(type 1).
Ou: visser le Microphone CEL-292
Type 2 sur le Pré-amplificateur
CEL-530 type 2.
Ou: visser le Microphone MK 301 type
1 sur l'adapteur A 67 fourni. Ensuite,
visser l'adapteur sur un Préamplifi-
cateur CEL-527 ou CEL-525.
Bien que les pré-amplificateurs types 1
et 2 aient un fil de microphone
similaire, d'autres restrictions
physiques empêcheront l'opération en
cas d'erreur.
3. Glisser l'interface dans les rainures de
l'instrument et appuyer à fond.
4. L'interface doit être insérée et
connectée à l'instrument avant la mise
sous tension, autrement elle ne sera
pas reconnue par le logiciel.
Attention !
Placer les piles dans la position
indiquée à l'intérieur du comparti-
ment à piles. Une ou deux piles mal
polarisées peuvent encore
permettre le fonctionnement de
l'instrument mais cela pourrait
provoquer une surchauffe assez
importante pour détruire la pile,
avec les risques que cela comporte
pour l'utilisateur et l'appareil.
5. Insérer 8 piles standard de type AA dans
les positions indiquées à l'intérieur de
l'emplacement prévu (voir figure 2). Il
est recommandé d'utiliser des piles
alcalines de type LR6.
6. Référez-vous au Chapitre 5 pour essayer
des mesures simples, ou au Chapitre 6
pour la calibration acoustique.
Page 46 - Démarrage des CEL-553/573/593
