CEL pour obtenir plus de détails. Les
instruments de la Série 3, en le version 7
firmware ou ultérieure, offrent une
séquence de démarrage optimisée par
laquelle l’application, le mode d’acquisition
et la largeur de bande sont sélectionnés
sur des écrans de menus séparés, ainsi
qu’une option de niveau d’exposition
sonore (NES) sur large bande, en mode
SNM et un bloc de touches de nouvelle
physionomie.
Consulter le Manuel de référence pour
obtenir une description de tous les
instruments de la série CEL-500.
Les menus et les résultats des mesures
sont visualisés sur un écran à haute
définition, sous forme alphanumérique ou
graphique. Le dialogue homme/machine,
se fait par des touches interactives avec
l'écran afficheur.

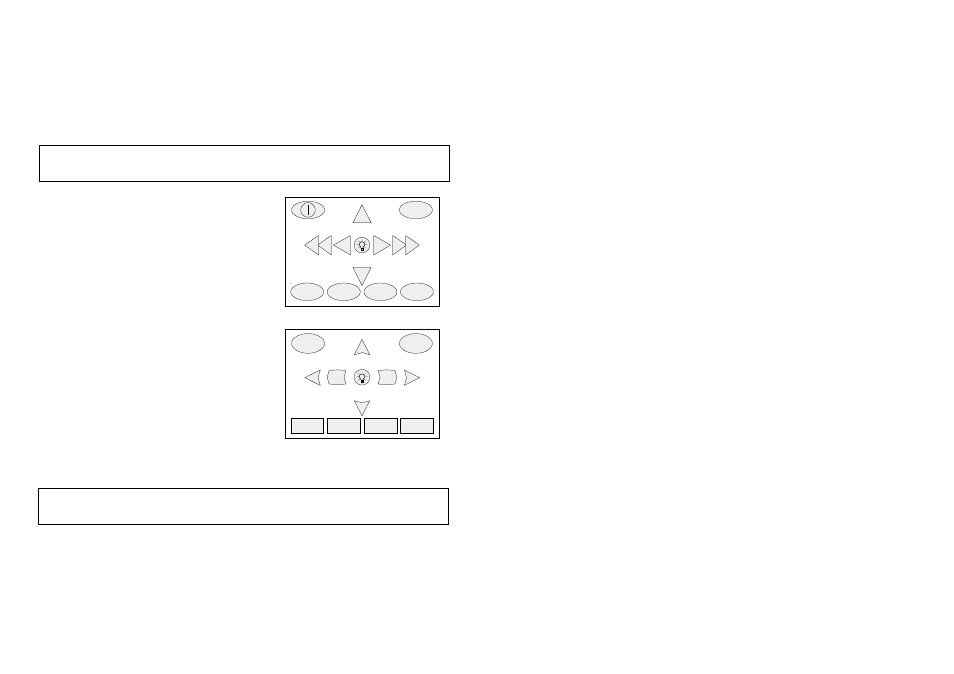

Les anciennes et nouvelles versions
des blocs de touches sont illustrées ici
pour vous aider à identifier les séries.
Malgré leur nouvelle physionomie, les
touches ont exactement les mêmes
fonctions.
La figure 1 représente un écran
typique avec les options de mesures
choisies, représentées en inversion vidéo
sur l'écran. La partie inférieure de l'écran,
indique les fonctions correspondant aux
quatre touches supérieures du clavier. Les
touches triangulaires, permettent de
déplacer le curseur à l'intérieur d'un écran,
ou de passer à l'écran suivant/précédent.
La figure 1 indique les fonctions des
touches du clavier et la signification des
symboles qui apparaissent sur l'écran. Le
mode de fonctionnement en cours de
l'instrument est indiqué en clair dans la
dernière ligne de l'écran sous "mode".
2. Menu et Commandes
Attention !
3. Installer le Microphone, le Préamplificateur,
le Module d’Interface et les Piles
980007f
ON/OFF
loc de touches des séries 1 et 2 antérieures
EXIT
Bloc de touches de série 3
Esc
Pour éviter l'endommagement du
microphone, la tension de
polarisation de 200 V doit être OFF
quand un microphone CEL-250 ou
MK 250 electret est utilisé.
Ne retirer pas la grille protectrice
des microphones (Type 1); cela
exposerait le diaphragme à
d'éventuels dommages.
Ne pas insérer le microp
one ou le préamplificateur lorsque
l'instrument est sous tension.
Visser les microphones et
adaptateurs avec les doigts - ne pas
Page 44 - Démarrage des CEL-553/573/593
