Rev. 1.06 - 24 -
BCD-1000

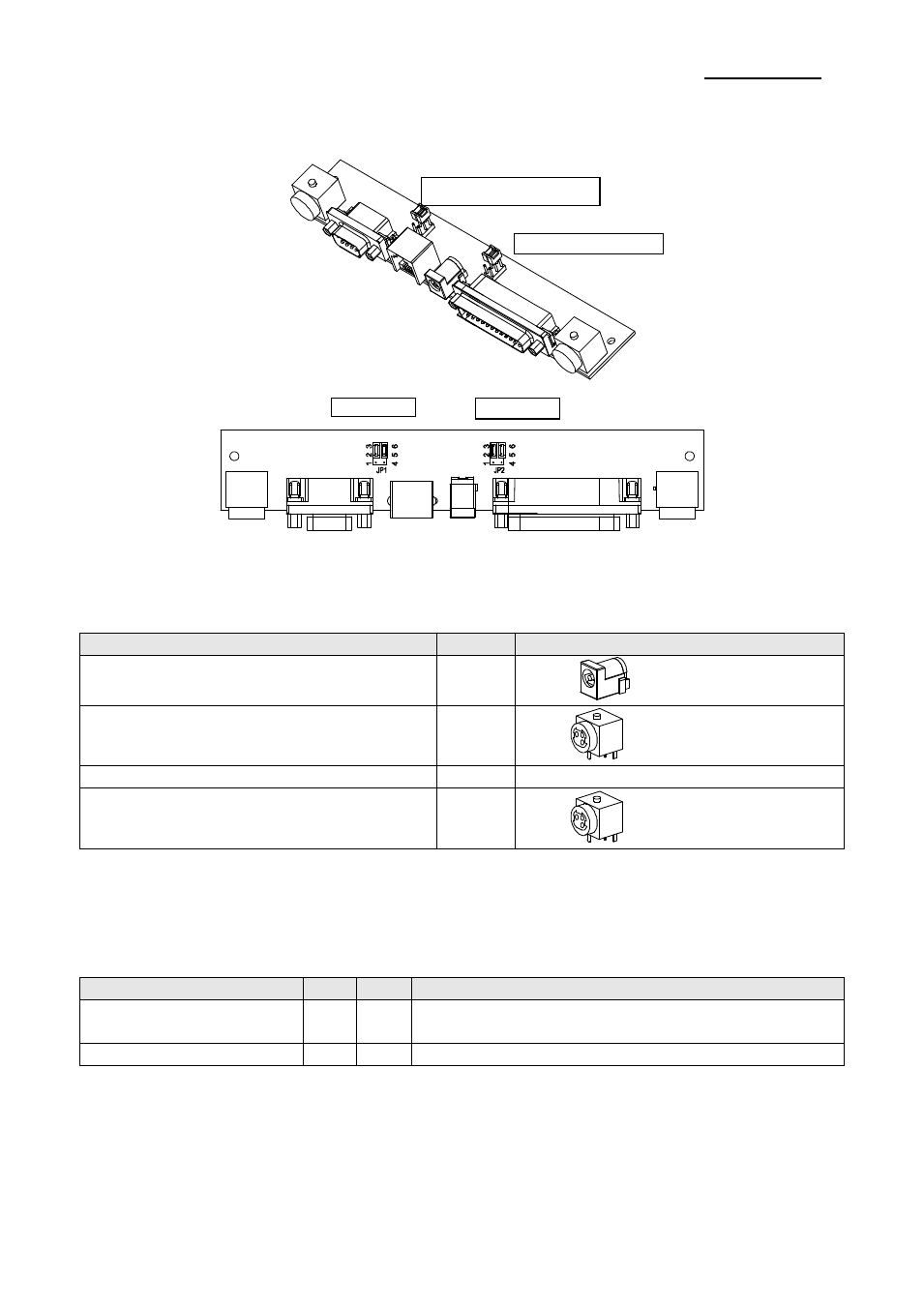

8-1 Planche Série
8-1-1 Cavalier1
Type de connexion CV1 Type de prise
Alimentation d’entrée (5~24V CC)
1-2
Emplacement J1
Alimentation d’entrée (24V CC) 2-3
Emplacement CN1
N/C 4-5
Prise de sortie pour impression (24V CC)
(Type passthru)
5-6
Emplacement CN2
8-1-2 Cavalier2
Certaines fonctions dépendent de la connexion de l’appareil à la BCD-1000, comme la
fonction indiquant si l'imprimante est connectée ou pas avec une connexion du passage
de données, ou connectée en mode autonome.
Type de connexion CV2 CV2 Fonction
Passage des données
(Paramétrage par défaut)
1-2 4-5
Peut connecter une imprimante qui ne supporte
par l’ESC = commande
SERIE uniquement 2-3 5-6 Aucune imprimante connectée
Cavalier1 - Alimentation
Cavalier2-Câble
Cavalier1 Cavalier2
CN1
J2 J1
CN2
