Rev. 1.06 - 18 -
BCD-1000

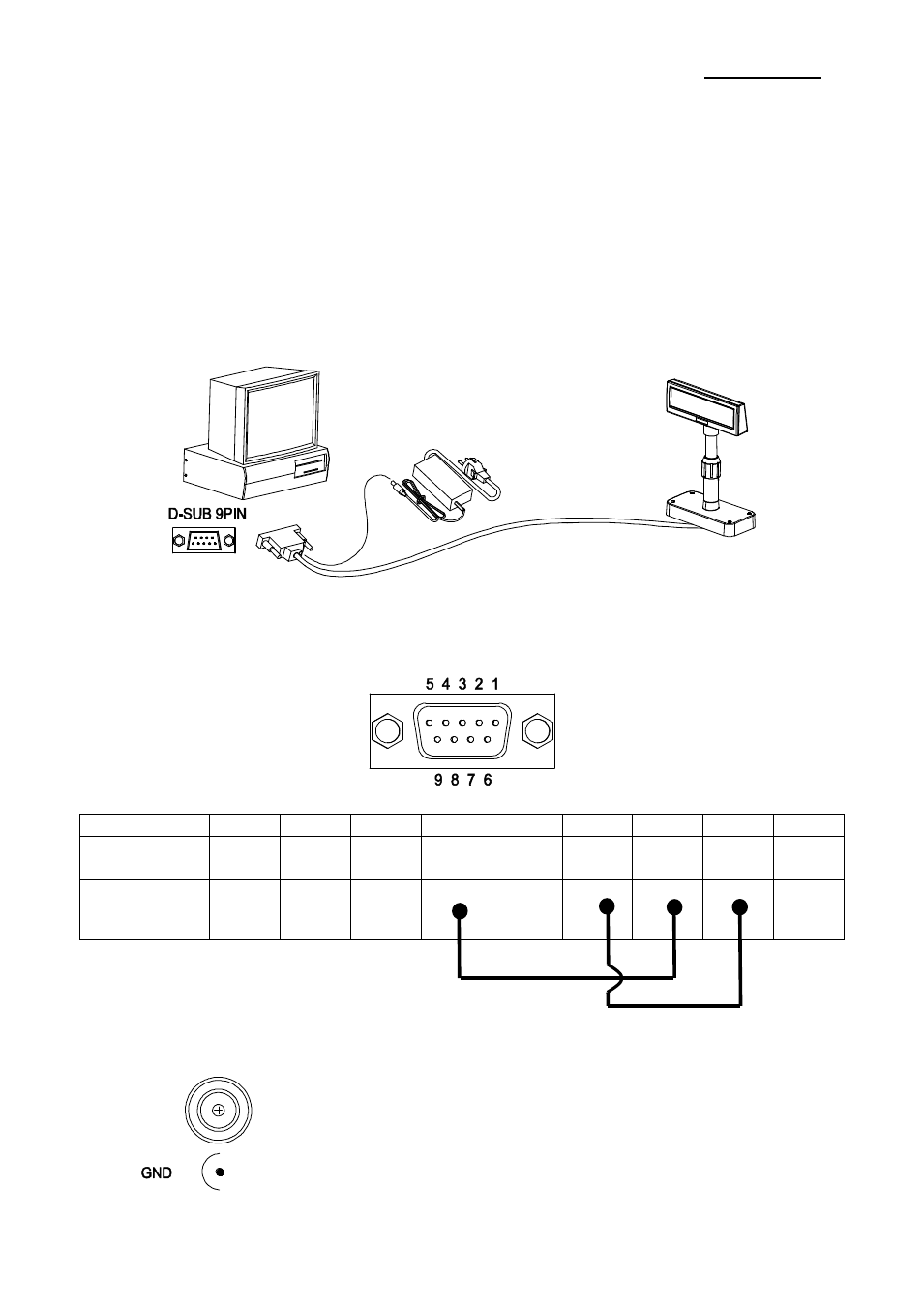

6-1-3
Consignes d’installation
ETAPE 1. Eteindre l'ordinateur.
ETAPE 2. Brancher le câble de l’unité d’affichage au port RS-232 de l’ordinateur.
ETAPE 3. Brancher la source d’alimentation CC à l’aide du bon adaptateur d’alimentation
CC.
ETAPE 4. Allumer l’ordinateur et le bloc d'alimentation, l'unité d'affichage s'allumera et
sera prête à recevoir des données.
6-1-4 Attributions du signal (DSUB avec câble)
1 2 3 4 5 6 7 8 9
Nom de la
broche
NC RXD TXD DTR GND DSR RTS CTS NC
Connexion
brève
6-1-5 Prise CC
300 MAX ~ 1350 mA +12V CC ~ +24V CC.
