Rev. 1.06 - 19 -
BCD-1000

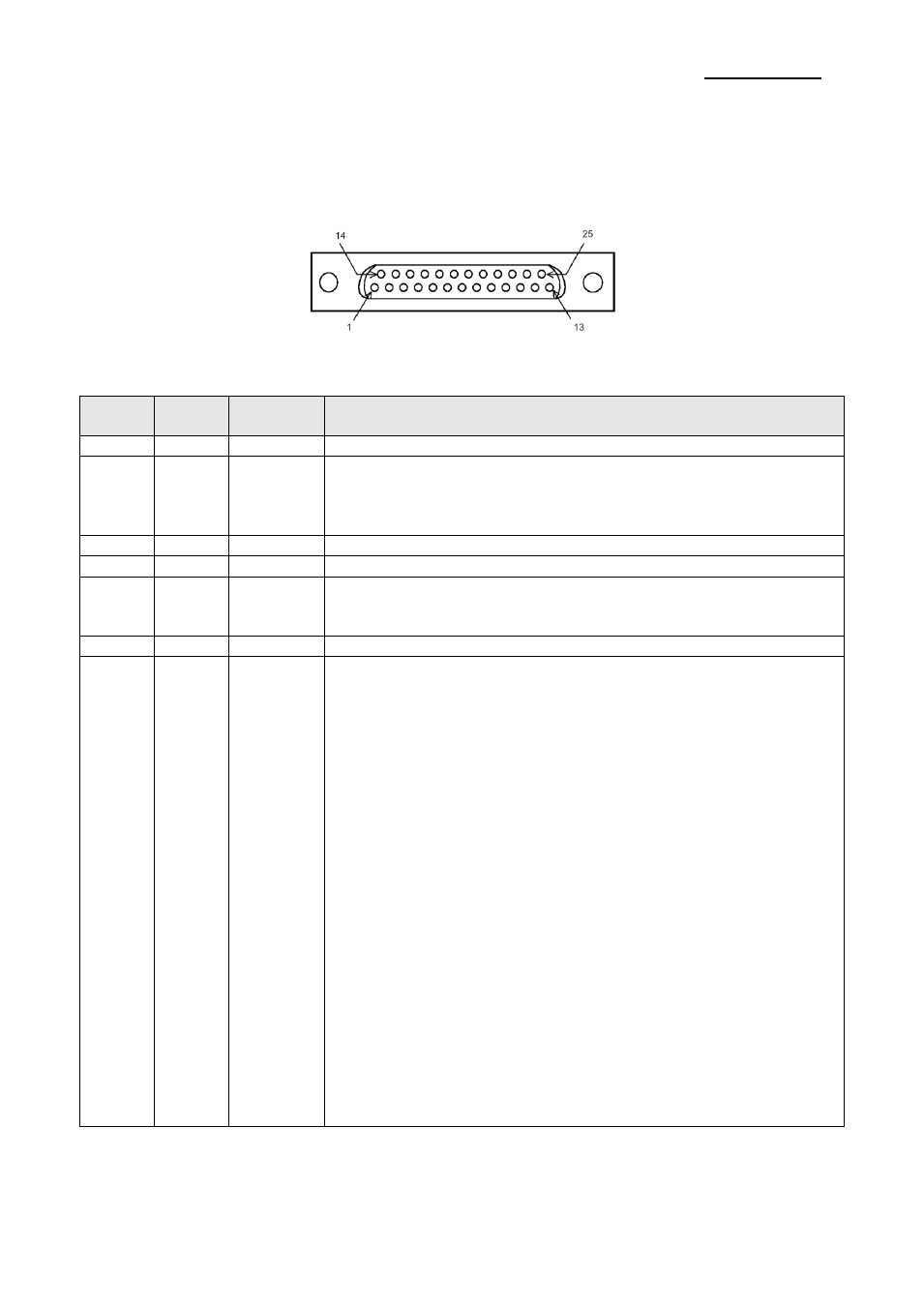

6-2 Connexion des broches Série
6-2-1
Connecteur d'interface de l’hôte
Le socle en option fournit le connecteur d'in
terface de l’hôte.
(type femelle à 25 broches D-SUB)
6-2-2
Attribution du signal du connecteur d'interface de l’hôte
N°
broche
Nom du
signal
Direction
du signal
Fonction
1 FG - Terre du bâti
2 TXD Sortie
1) Lorsque la BDC-1000 est connectée avec une connexion
passthru : transmission des données de l’imprimante vers l’hôte
2) lorsque la BDC-1000 est connectée de manière autonome :
transmission des données du DM vers l’hôte
3 RXD Entrée Reçoit les données de l’hôte (hôte → DM)
4(*1) RTS Sortie Identique à DTR
6(*2) DSR Entrée
Indique si l’hôte est prêt à recevoir les données.
[ESPACE] L’hôte est prêt à recevoir des données
[MARQUE] L’hôte n’est pas prêt à recevoir des données
7 GND - Terre de signalisation 6-2-1
20(*1) DTR Sortie
Elle indique si l’unité d’affichage est prête à recevoir des données.
[ESPACE] L’unité d’affichage est prête à recevoir des données.
[MARQUE] L’unité d’affichage n’est pas prête à recevoir des
données.
[MARQUE] :
DTR se transforme en MARQUE dans les conditions suivantes :
① La période entre le moment où l’appareil est mis sous
tension jusqu’à ce que l’unité d’affichage soit prête à
recevoir les données
② Lorsque l’autotest est exécuté.
③ Lorsque l’espace restant dans la mémoire tampon
réceptrice est de 40 octets ou moins (état de mémoire
tampon pleine).
④ Lorsque [MARQUE DSR] est allumée, si l’imprimante est
sélectionnée par une commande périphérique.
[ESPACE DTR] :
DTR va dans MARQUE dans les conditions suivantes :
① Quand l’unité d’affichage est prête à recevoir les données
après la mise sous tension.
② Lorsque l’autotest est terminé.
③ Lorsque l’espace restant dans la mémoire tampon
réceptrice est de 50 octets ou plus après avoir été de 40
octets ou moins auparavant.
※ NOTES
(*1) S’assurer de l’utilisation du terminal RTS ou DTR. Si tel n’est pas le cas,
Le circuit intégré du pilote RS-232 intégré risque de se casser.
